Дом на одну семью 108,9м2

Строительства и кадастра, дом с навесом под авто, 2-х этажный , все виды

СОДЕРЖАНИЕ
1 ИСХОДНЫЕ ДАННЫЕ
2. АРХИТЕКТУРНЫЕ И ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1 ФУНДАМЕНТЫ
3.2 НАРУЖНИЕ СТЕНЫ
3.3 ВНУТРЕННИЕ СТЕНЫ
3.4 ПЕРЕГОРОДКИ
3.5 ПЕРЕМЫЧКИ
3.6 ПОЛЫ И ПОТОЛКИ
3.7 КРОВЛЯ
3.8 ЛЕСТНИЦЫ
4. НАРУЖНЯЯ ОТДЕЛКА
5. ВНУТРЕННЯЯ ОТДЕЛКА
5.1 СТЕНЫ
5.2 ПОТОЛКИ
5.3 ПОЛЫ
6. ОКНА, ДВЕРИ
7. ОТОПЛЕНИЕ И ВЕНТИЛЯЦИЯ
7.1 ОТОПЛЕНИЕ
7.2 ВЕНТИЛЯЦИЯ
8. ВОДОСНАБЖЕНИЕ И КАНАЛИЗАЦИЯ
9. ЭЛЕКТРИЧЕСТВО
9.1ЭЛЕКТРОИНСТАЛЯЦИЯ
9.2 СЛАБОТОЧНАЯ ИНСТАЛЯЦИЯ
10. МЕРОПРИЯТИЯ ПО ЗАЩИТЕ ОТ ВЛАЖНОСТИ, КОРРОЗИИ

2. АРХИТЕКТУРНЫЕ И ПЛАНИРОВОЧНЫЕ РЕШЕНИЯ
Здание – двухэтажное, с двухскатной кровлей и уклоном в 15/30°.
На первом этаже располагаются: гостиная, кухня, санузел и тамбур. На втором этаже расположены 2 спальни.

3. КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1 ФУНДАМЕНТЫ
Фундамент решено делать монолитной плитой из бетона марки М350. Размеры фундамента и конструкция – см. чертежи фундамента. Плиту заливать на основание из утрамбованного щебня 200мм.
Фундамент утепляется стороны пенополистиролом (мин.прочность на сжатие 0,25МПа). Для уменьшения воздействия пучинистых воздействий по периметру здания укладывается 1000мм пенополистирола толщиной 50мм, уклон от здания 5°
Все фундаменты изолируются от наземных конструкций гидроизоляционным слоем. Перед заливкой фундамента необходимо провести все подземные коммуникации.
При возведении фундамента необходимо учитывать рельеф участка. Уклон грунта должен быть «от дома».
Ит.д.

ТЕХНИЧЕСКИЕ ХАРАКТЕРИСТИКИ
БРУТО-ПЛОЩАДЬ 108,9м2
НЕТТО-ПЛОЩАДЬ 85,0м2
ОБЪЕМ 339м3
КОЛ-ВО ЭТАЖЕЙ 2
КОЛ-ВО КОМНАТ 3

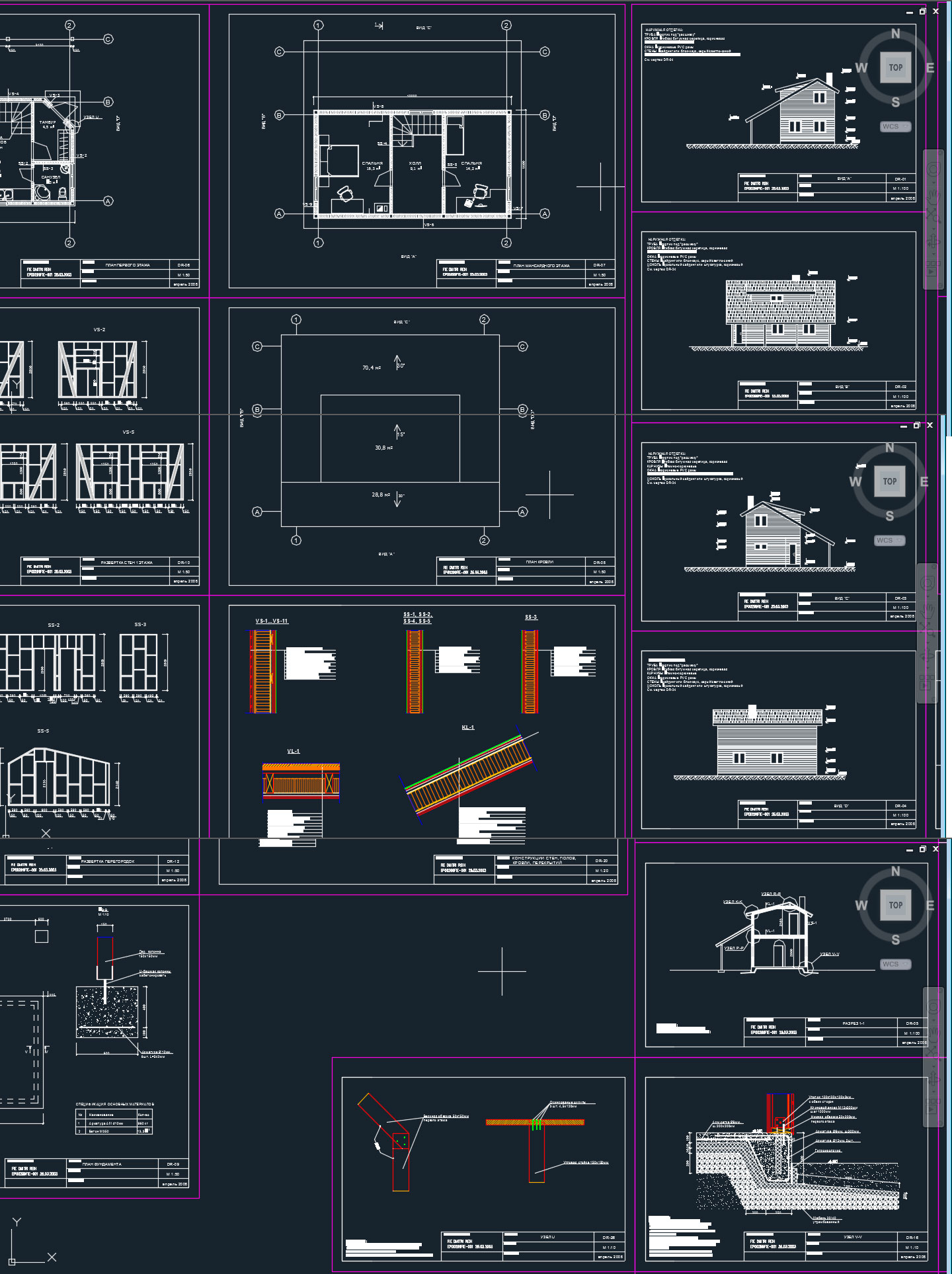

Состав: Планы, Фасады, Развертки Язык документа

Софт: AutoCAD 2016

Файлы:
Рабочий Проект. Projekt 2 (полный проект)/
Рабочий Проект. Projekt 2 (полный проект)/Projekt2.jpg
Рабочий Проект. Projekt 2 (полный проект)/Projekt2.dwg
Рабочий Проект. Projekt 2 (полный проект)/zapiska2.doc
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Craftyu4
Дата: 2017-12-28
Просмотры: 490
