Двух этажный коттедж

Двух этажный коттедж из железобетонного каркаса с заполнением камнем ракушечником

КОНСТРУКТИВНЫЕ РЕШЕНИЯ
КРАТКАЯ ХАРАКТЕРИСТИКА ПЛОЩАДКИ:
- Климатический район; IVВ:
- Расчетная наружная температура -11С :
- Скоростной напор ветра; III район(45 кг/м2):
- Нормативная снеговая нагрузка I район (86 кг/м2):
- Сейсмичность; 7 баллов.
КРАТКАЯ ХАРАКТЕРИСТИКА СООРУЖЕНИЯ:
Класс ответственности здания: -II
Степень огнестойкости конструкций: -III
КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ:
СХЕМА СООРУЖЕНИЯ - проектируемое здание имеет размер в плане 13,100х13,900м.
Здание представляет собой каркасную конструкцию.
ФУНДАМЕНТ – монолитные железобетонные балки на упругом основании(бетон
кл.С12/15), выполненный по бетонной подготовке(бетон кл.С8/10) 100 мм .
СТЕНЫ выше отм. -0.100- Камень ракушечник М35.
ПЕРЕКРЫТИЯ - монолитное железобетонное толщиной 200мм.
Лестница - Выполняется по индивидуальному заказу специализированной фирмой.
КРЫША - по деревянным косаурам 19 град уклона.
Все несущие металлические конструкции покрываются огнезащитным составом УКРТЕРМ-И2
для стальных конструкций ТУ У 24.6-31171267-0010-2003
Рабочая (продольная) арматура класса А400С
Арматура класса А400С стержневая горячекатаная периодического профиля по ДСТУ
3760:2006
диаметры арматуры в мм(марка стали) - 6- 22 (35Г2Рпс),
6- 40(35ГС, 25Г2С).
Распределительная (поперечная) арматура класса А240С
Арматура класса А240С стержневая горячекатанная гладкая по ДСТУ 3760:2006
Диаметры арматуры в мм(марка стали) - 6-18 (Вст3Гпс2),
- 6- 40(ВСт3сп3,Ст3пс3,Ст3кп3, с2,ВСт3кп2).

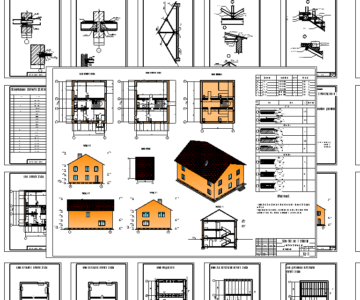

Состав: АС (планы, узлы, 20+ чертежей) Язык документа

Софт: AutoCAD 12

Файлы:
жил.дом06.06.dwg
