Двухэтажное жилое здание с мансардой в г. В. Новгород

Московский государственный строительный университет им В.В. Куйбышева
Кафедра проектирования зданий и сооружений
Дисциплина «Основы архитектуры и строительных конструкций»
Курсовая работа на тему: «Малоэтажное жилое здание»

1. Исходные данные к работе:
Планировка первого и второго этажей, общий вид здания (см. на обратной стороне
листа) Населенный пункт: г. Великий Новгород
Наружные стены: кирпичные, двухслойные с эффективным утеплителем
Цокольное перекрытие: железобетонное, монолитное
Междуэтажное перекрытие: по деревянным балкам
Крыша: с мансардой
Фундамент: железобетонный, монолитный, свайный
Тип подвала / подполья: холодное подполье

Содержание
Титульный лист ……………………………………………………………………………….1
Задание на выполнение КП…………………………………………………………………...2
1. Содержание…………………………………………………………………………………….4
2. Ведомость рабочих чертежей основного комплекта……………………………….………..5
3. Исходные данные………………………………………………………………………………6
4. Объемно-планировочное решение……………………………………………………………8
5. Функциональная схема взаимосвязи помещений……………………………………………9
6. Архитектурно-конструктивные решения……………………………………………………10
7. Теплотехнический расчет ограждающих конструкций…………………………………….14
8. Упрощенный расчет естественной освещенности………………………………………….21
9. Упрощенный расчет по сбору нагрузок на фундамент……………………………………..21
10. Построение розы ветров……………………………………………………………………...27
11. Расчет поступлений солнечной радиации в помещения…………………………………...28
12. Упрощенный расчет междуэтажного перекрытия на звукоизоляцию………………….….28
13. Расчет прогибов балок перекрытий……………………………………………………….....29
14. Ветровая нагрузка…………………………………………………………………………….29
15. Снеговая нагрузка………………………………………………………………………….….31
16. Схема планировочной организации земельного участка…………………………………..32
17. Список используемой литературы…………………………………………………………..33

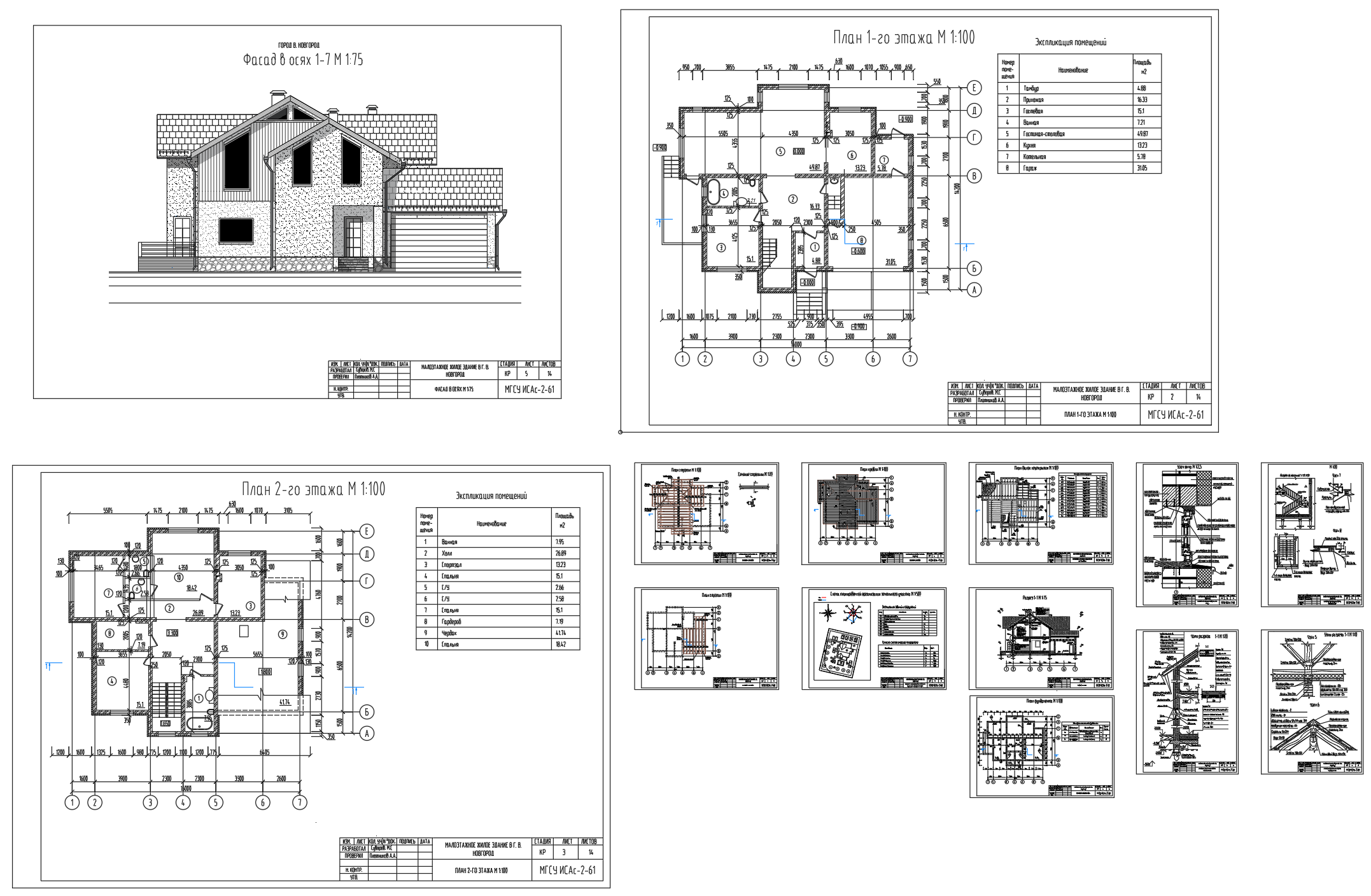

3. Перечень графического материала:
А. Фасад со стороны главного входа М1: 50 или М1:75
(с построением теней)
Б. План первого этажа М1:100
В. План второго этажа М1:100
Г. План раскладки балок перекрытий М1:100
Д. План фундамента М1:100
Е. План кровли 1:100
Ж. План стропил 1:100
И. Поперечный разрез по зданию М1: 50 или М1:75
К. Разрез по наружной стене М1:20
Л. План и разрез по лестничной клетке М1:50
М. Конструктивные узлы здания М1:10
