Конкурс асов 3D-моделирования

Двухэтажный коттедж

Алтайский государственный технический университет им. И.И. Ползунова
Кафедра Теории и истории архитектуры
Курсовой проект по дисциплине “Основы архитектуры и строительных конструкций”
На тему: “Малоэтажное жилое здание”
Барнаул 2017

Проектируемое здание – малоэтажный жилой дом.
Место строительства - г.Барнаул.
Район строительства-1В

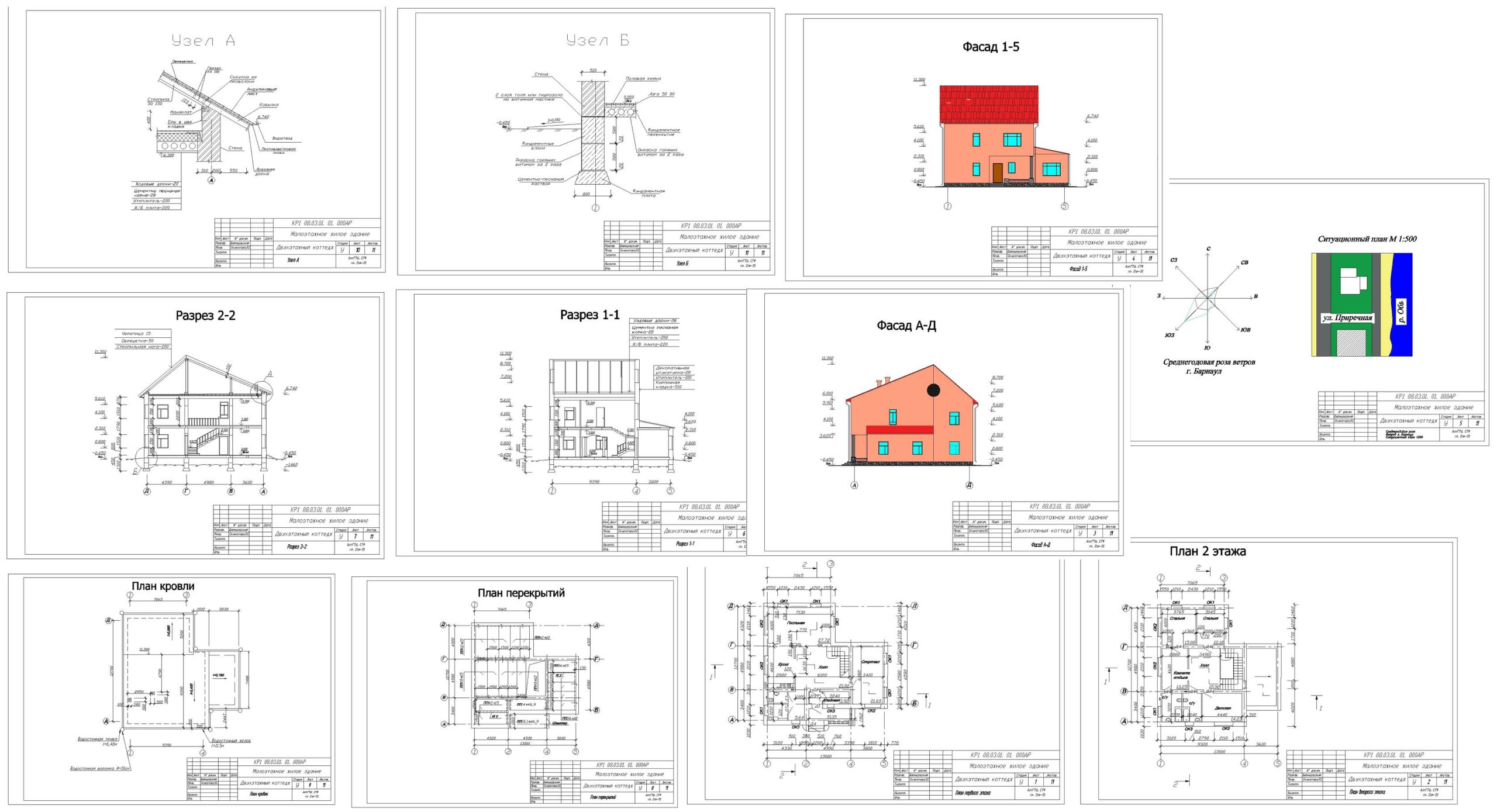

Перечень графической части:
Лист 1: Планы первого и второго этажа.
Лист 2: Фасад 1-5, Фасад А-Д.
Лист 3: Роза ветров г.Барнаул, Ситуационный план.
Лист 4: Разрез 1-1, Разрез 2-2.
Лист 5: План кровли, План перекрытий.
Лист 6: Узел А, Узел Б.

Введение
1. Исходные данные для проектирования
2. Схема планировочной организации участка Планировка участка. .Благоустройство и озеленение
3. Обоснование объемно – планировочного решения
4. Обоснование конструктивного решения
4.1 Фундаменты
4.2 Наружные и внутренние стены
4.3Перекрытия
4.4 Окна и двери
4.5 Крыша
5. Наружная и внутренняя отделка
6. Инженерное оборудование

Состав: Планы первого и второго этажа.Фасад 1-5, Фасад А-Д. Роза ветров г.Барнаул, Ситуационный план. Разрез 1-1, Разрез 2-2. План кровли, План перекрытий. Узел А, Узел Б. Язык документа

Софт: AutoCAD 2017

Сайт: www

Файлы:
Коттедж.dwg
Записка.docx
