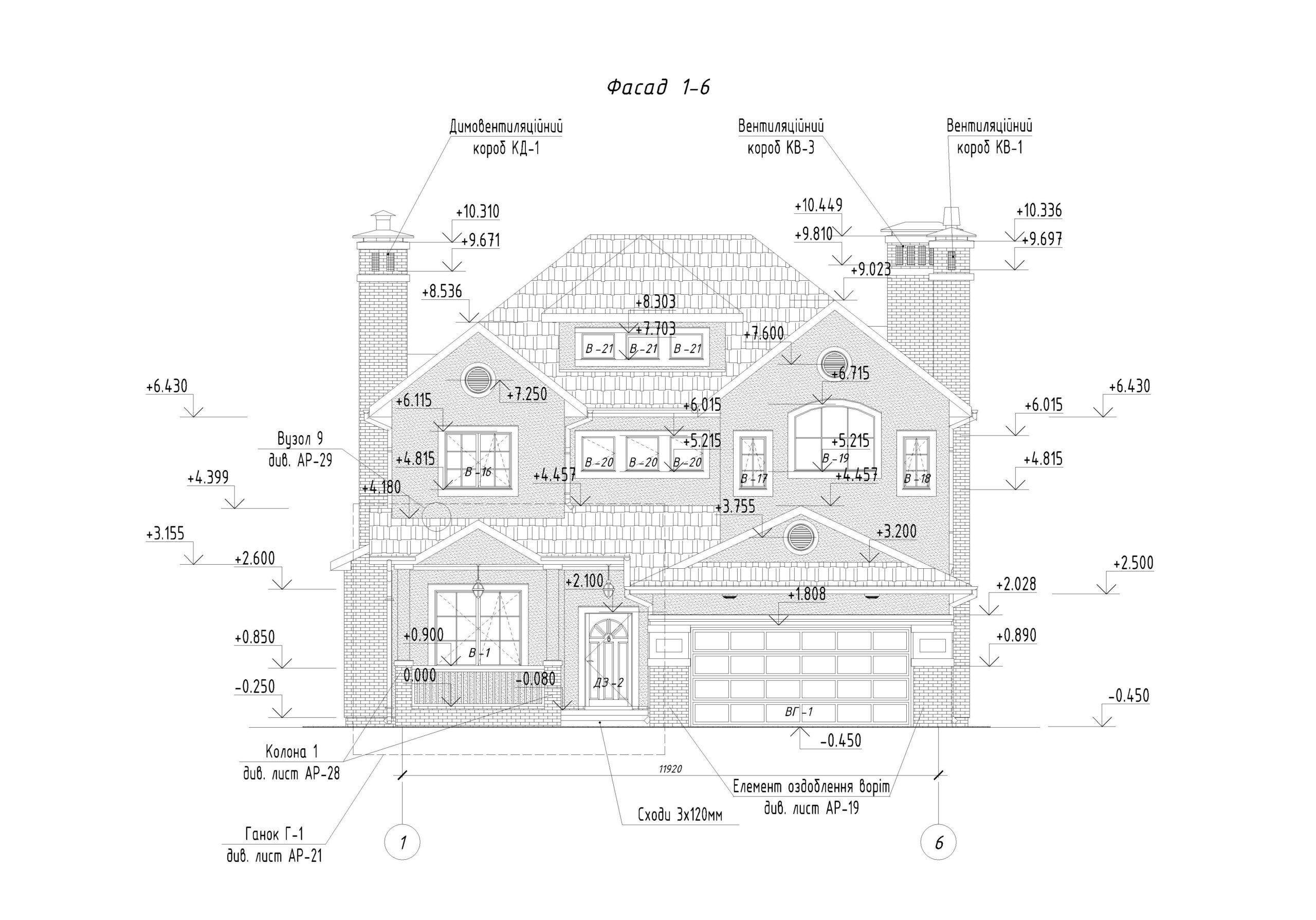

Двухэтажный жилой дом. Общая площадь 324,42 м2. Жилая площадь 257,42 м2

Пояснювальна записка

1. Робочий проект садового будинку розроблений на підставі завдання на проектування та ескізної пропозиції.
2. Робочі креслення садового будинку виконані у відповідності до діючих норм, правил і стандартів.
3. При проектуванні огороджуючих конструкцій принйняті слідуючі умови:
- снігове навантаження - 1600 Па;
- вітрове навантаження - 450 Па;
- глибина промерзання грунтів - 1 м (згідно інженерно-геологічних вишукувань).
4. Ступінь вогнестійкості споруди - IV
5. Рівень відповідальності - ІІ
6. Проектом розроблений заміський садовий будинок для тимчасового проживання.
7. За умовну відмітку 0,000 прийнято рівень чистої підлоги першого поверху, що відповідає абсолютній позначці 98,30.
8. Житлова споруда має розміри у осях 22119х11920 мм. Житлова споруда запроектована двоповерховою.
9. Основними несучими конструкціями споруди є стінові панелі, балки перекриття, крокв'яні ферми покриття. Зовнішні стіни - багатошарова конструкція, яка складається з несучих стінових панелей. Зовнішні стінові панелі - конструкція із дерев'яних брусів товщиною 140мм. Конструкція панелі заповнена утеплювачем Роклайт 2 плити відповідно 90мм і 50мм, який забехпечує теплотехнічні показники. Внутрішній бік панелі зашитий листом ГКЛ Кнауф-А-УК-3000х1200х12,5мм. Зовнішій бік панелі зашитий OSB плитою товщиною 11,1 мм. Для відведення вологи за межі утеплювча, влаштовується зовнішнє утеплення стіни піноплістиролом ПСБ-С-35 через повітряний прошарок (брус 25х38мм). Зовнішє оздоблення стін - згідно паспорту оздоблення.
10. Внутрішні несучі стінові панелі запроектовані товщиною 140 мм, самонесучі стінові панелі мають товщину 90мм. Панелі з обох сторін обшиті листом ГКЛ Кнауф-А-УК-3000х1200х12,5мм. Внутрішнє заповнення несучої і самонесучої панелі - звукоізоляційний матеріал Роклайт відповідно одна плита 90мм і дві плити 90+50 мм.
11. Перекриття - дерев'яні I-jostбалки висотою 302мм, звукоізолція - Роклайт дві плити товщиною 100+50мм (150мм).
12. Покрівля - бітумна черепиця "Tegola" лінія супер, Готік, 221 Береста з організованим зовнішнім водовідведенням згідно розрахунку. Колір системи водовідведення відповідно "Аквасістем PEMA RR32". Підшивка звісів покрівлі - пластикова перфорована вагонка (софіт) з кроком перфорації 200 мм, колір RAL 8017. Утеплення горища - Роклайт дві плити по 100мм та дві плити по 50мм (300мм).
13. Декоративні елементи фасадів - пінополістирол.
14. По периметру будинку виконати вимощення шириною 1000 мм із ФЕМ.

Состав: Рабочий проект (РП). Разделы АС, ЭО, ВК, ОВ, ТМ Язык документа

Софт: AutoCAD 2013

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Двухэтажный жилой дом. Общая площадь 324,42 м2. Жилая площадь 257,42 м2

Seint-Trope.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.

Еще чертежи и проекты по этой теме:


Рейтинг: 50

Софт: AutoCAD 2010

Состав: Ведомость рабочих чертежей, Общие данные, Схема генерального плана, Визуализация. Вид 1, Визуализация. Вид 2, Визуализация.Вид.3, План 1-го этажа на отм. 0.000.Экспликация помещений, План расстановки мебели и оборудования 1-го этажа, План 2-го этажа на отм. +2,960. Экспликация помещений, План расстановки мебели и оборудования 2-го этажа, План кровли, Разрез 1-1, Разрез 2-2, Фасад в осях А-Б, Фасад А-Б. Цветовое решение, Фасад в осях 1-4, Фасад 1-4. Цветовое решение, Фасад в осях Б-А, Фасад в осях Б-А. Цветовое решение, Фасад в осях 4-1, Фасад в осях 4-1. Цветовое решение, Ведомость заполнения оконных проемов, Ведомость заполнения дверных проемов, План полов 1-го и 2-го этажей. Экспликация полов, Кладочный план 1-го этажа на отм. 0.000, Кладочный план 2-го этажа на отм. +2,960, План перемычек 1-го этажа, План перемычек 2-го этажа. Ведомость перемычек, Вентиляционная шахта 1, Вентиляционные шахты 2,3, Узлы 1,2,8, Узлы 3,4, Узлы 5,6,7, Ведомость наружной отделки.
