Уфимский государственный нефтяной технический университет
В данной работе рассматривается проектирование двухэтажного жилого дома.

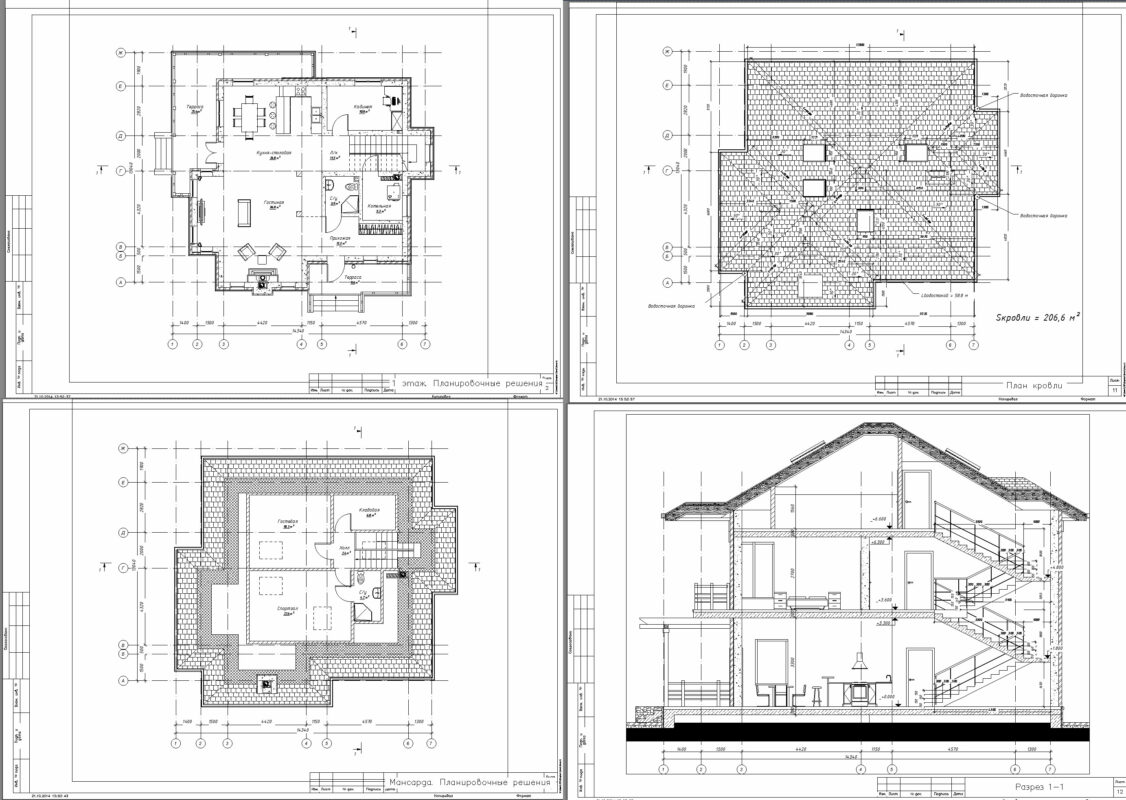

Содержание: План первого и второго этажа
План плит перекрытия
План раскладки фундаментов
План кровли

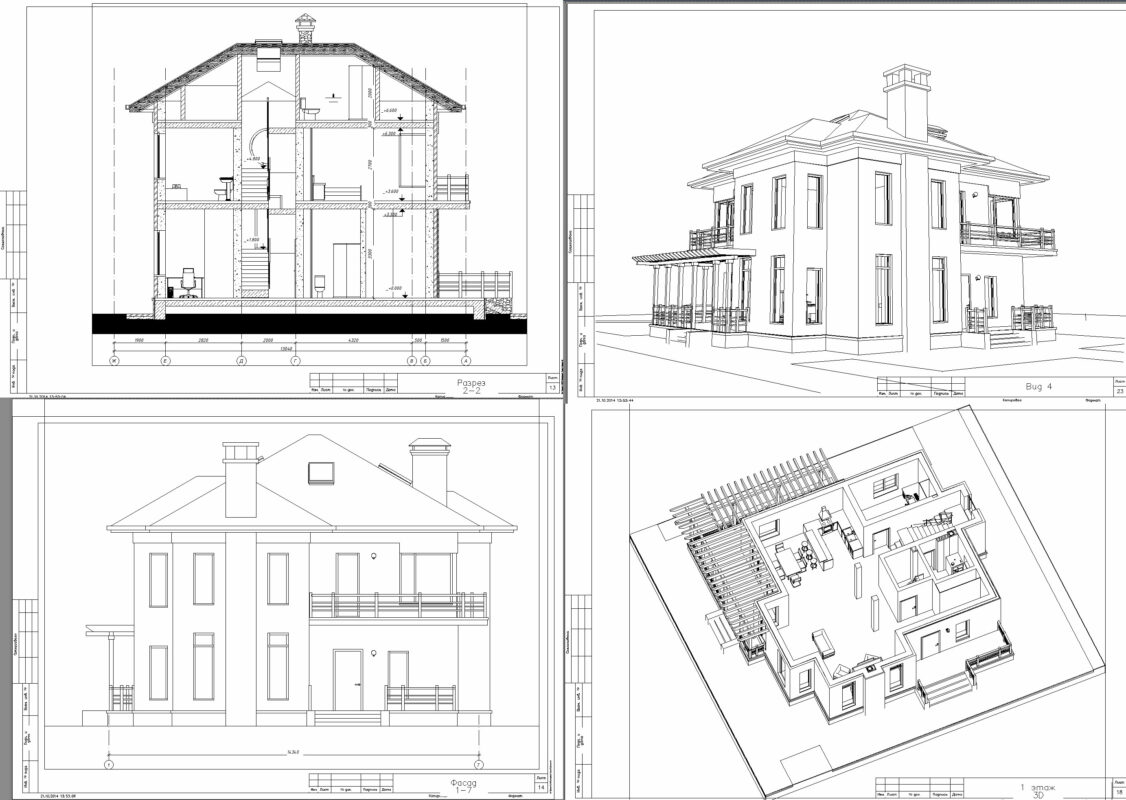

Разрез
Фасад
Генплан
Характеристика района строительства:
Климатический район - IVБ
Температура воздуха наиболее холодной пятидневки = -3°С;
Продолжительность отопительного периода = 129 дней;
Средняя температура воздуха отопительного периода = +7,2°С;
Вес снегового покрова на горизонтальной поверхности = 75 кг/м²
Давление ветра на высоте 10м = 53 кг/м²
Сейсмичность площадки строительства = 8 баллов
Технико-экономические показатели:
Общая площадь = 303,8 м²
Жилая площадь = 191,5 м²
Площадь застройки = 176,7 м²
Высота здания в коньке = 11,3 м
Периметр кровли = 58,8 м
Площадь кровли = 206,6 м²
Площадь перголы = 42,9 м²
Нет плана второго этажа.
С чего Вы это взяли? Вы даже не скачали
На превью нет плана второго этажа. А скачивать без предварительной оценки, всё равно, что кота в мешке.

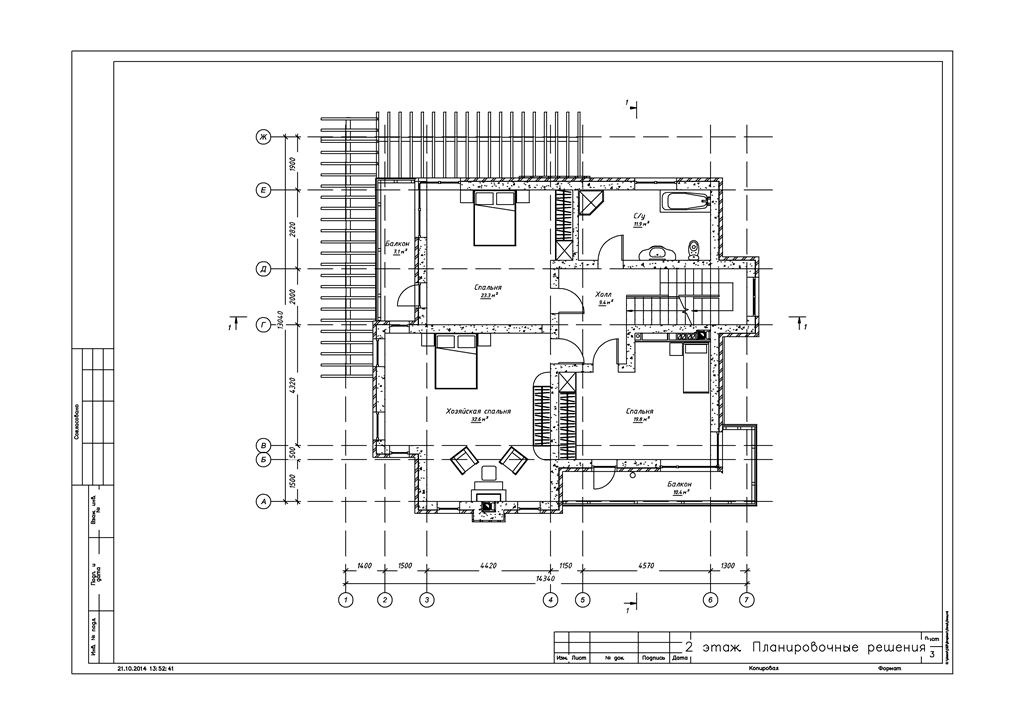

добавил 4 картинку
