Эскиз намерений застройки земельного участка для строительства 1-го садового дома и строительства хозяйственных построек.
Ведомость рабочих чертежей основного комплекта марки ГП, АР:
1. Общие данные.
2. Схема генерального плана. Ситуационная схема.
3. План первого этажа.
4. Фасад в осях 1-2. Фасад в осях В-А.

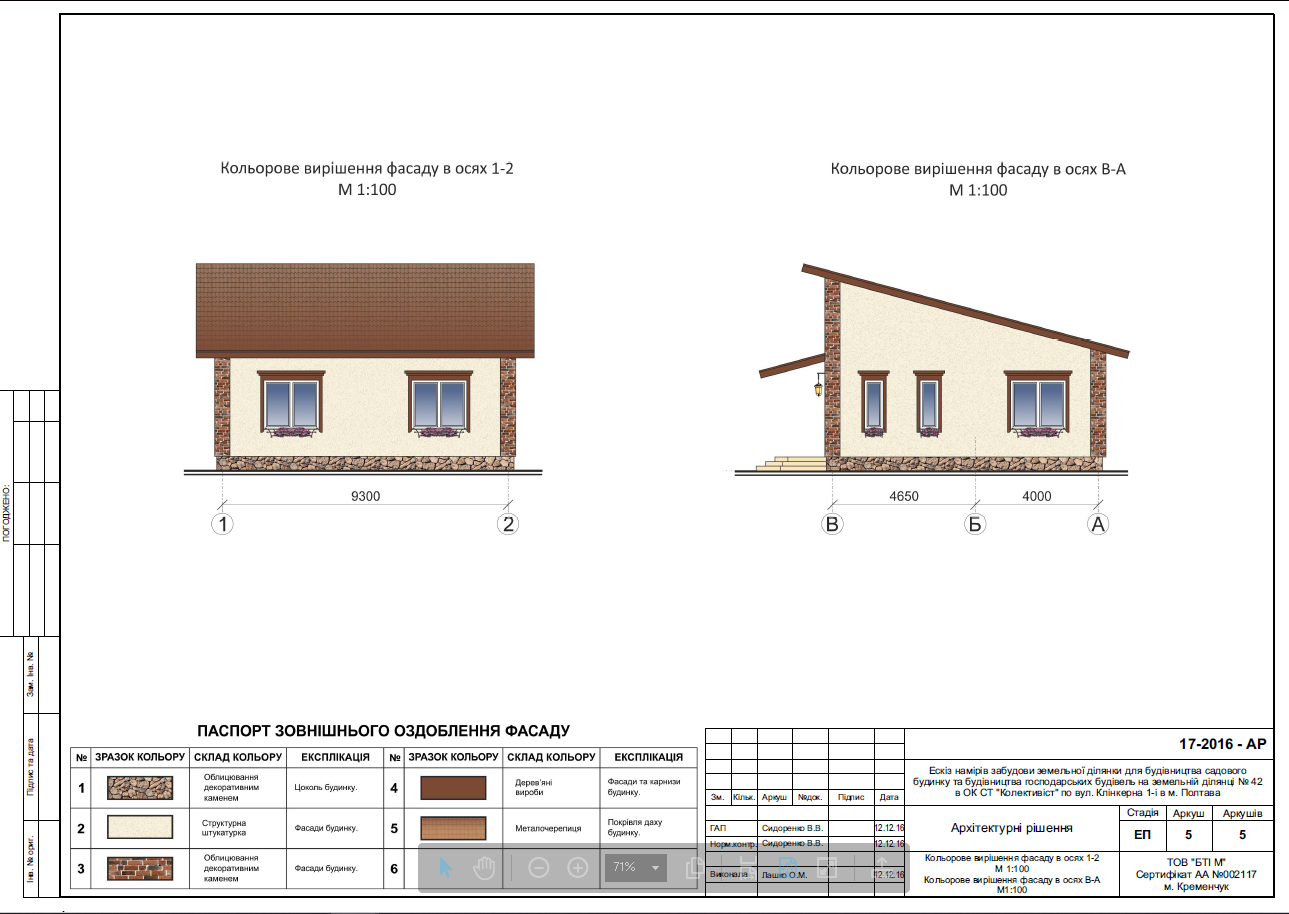

5. Цветовое решение фасада в осях 1-2. Цветовое решение фасада в осях В-А
Объяснительная записка (ПЗ)
АРХИТЕКТУРНО-ПЛАНИРОВОЧНЫЕ И КОНСТРУКТИВНЫЕ РЕШЕНИЯ
3.1.1 Архитектурно-планировочное и конструктивное решение проектируемого садового дома.
Садовый дом представляет собой одноэтажное индивидуальное здание, размер по периметру которого составляет 9,80 х 9,15 м. Размер здания в осях составляет 9,30 х 8,65 м. Главный вход в садовый дом запроектирован с северной его стороны.
На первом этаже в проектируемом садовом доме размещается тамбур, коридор, общая комната, кухня-столовая, совмещенный санузел, спальня.
Высота этажа – 3,00 м.
Фундамент – монолитный ленточный фундамент.
Ограждающие несущие стены – газобетонные блоки 300 мм, утепленные жестким утеплителем "ROCKWOOL" толщиной 100 мм.
Внутренние несущие стенки – газобетонные блоки шириной 300 мм.
Внутренние перегородки – газобетонные блоки толщиной 100 мм.
Перекрытие – деревянные балки.
Покрытие – деревянные конструкции с утеплением.
Крыша дома - односкатная с покрытием из металлочерепицы.
Наружная отделка дома:
Стены дома выполнить из газобетонных блоков и утеплить жестким утеплителем "ROCKWOOL".
На поверхность жесткого утеплителя накладывается декоративная штукатурка с последующей покраской фасадных красок и частично накладывается декоративный камень.
