Эскизный проект дома из газоблока площадью 93,5м2

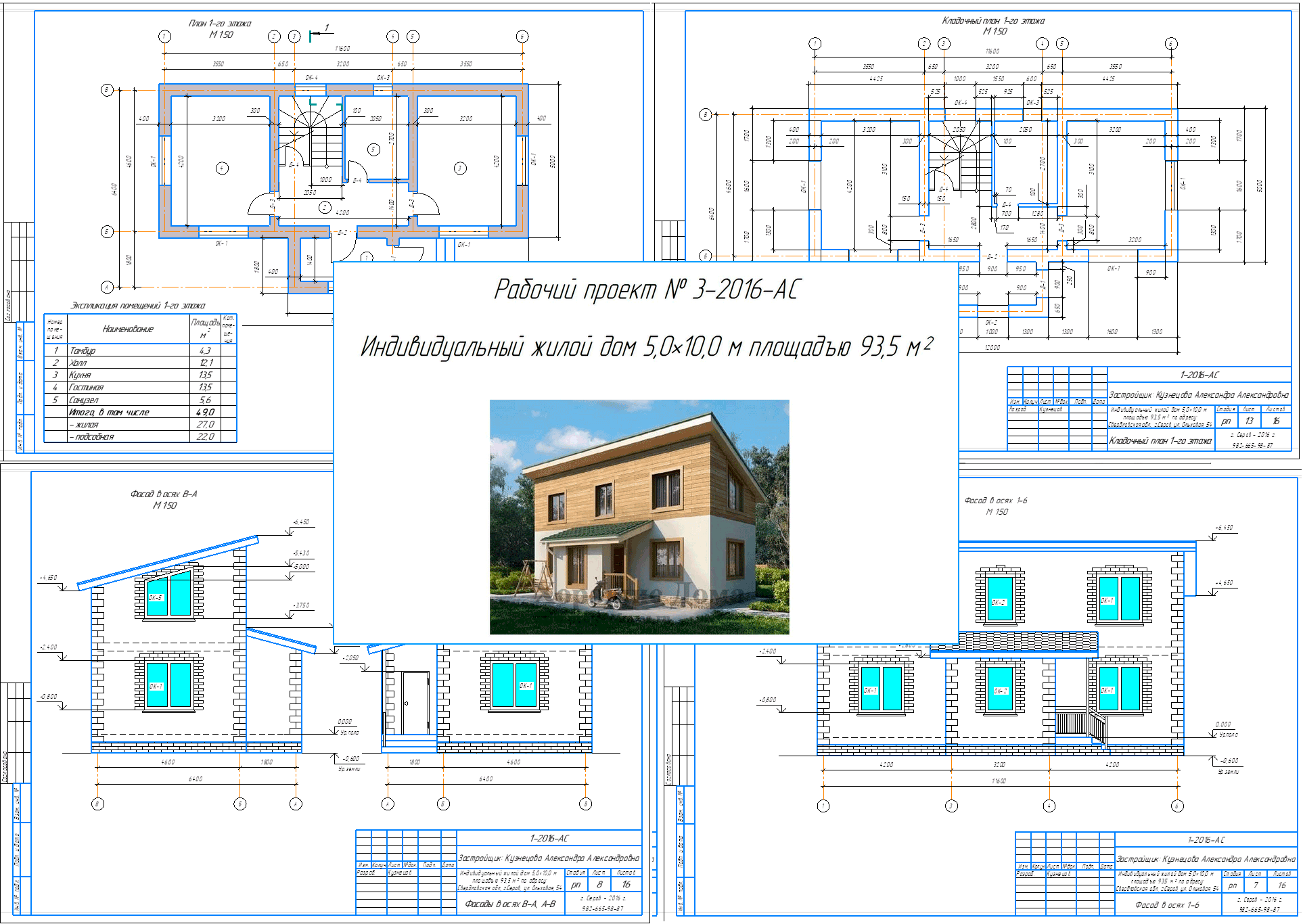

Эскизный проект маленького двухэтажного дома из газоблока общей площадью 93,5 кв.м с генпланом участка.
Проект разработан на основани архитектурно-планировочного задания. Место расположения замли: Свердловская область, г. Серов
Общий земельный участок размежеван под индивидуальную застройку.
Климатические условия места строительства:
- климатический район строительства - 1В
- средняя температура наиболее холодной пятидневки - минус 36 С
- снеговая нагрузка - 240 кг/м
- ветровая нагрузка - 30 кг/м
- глубина промерзания грунта - 2,0 м
ГЕНЕРАЛЬНЫЙ ПЛАН И ТРАНСПОРТ
Индивидуальный земельный участок имеет площадь 1385 м . Красная линия проходит по границе участка и отделяет от общей улицы и инженерных сетей.
Дом на участке расположен внутри с отступом от границ. Участок огорожен со всех сторон забором. Внутренняя территорияотведена под приусадебное хозяйство.
ОБЪЁМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Приняты на основании согласованных с Заказчиком данных. Здание в плане прямоугольной формы, размерами 5,0 12,0 м по наружным краям стен с тамбуром размером 1,8 м 3,6 м.
Высота здания в коньке 7,05 м.
Здание состоит из двух этажей, второй этаж является мансардным. Высота 1-го этажа 2,7 м, высота мансардного этажа от 1,91 м до 3,03 м.
Кровля односкатная стропильной конструкции. Чердачное пространство отсутствует.
Первый и второй этажи сообщаются через открытую внутреннюю лестницу индивидуального изготовления.
За отметку 0,000 принят пол первого этажа.
БЛАГОУСТРОЙСТВО ТЕРРИТОРИИ
После завершения строительно-монтажных работ с территории вывести не использованный вынутий грунт и строительный мусор. Поверхность земли спланировать, уклон выполнить от здания в сторону общего направления стока поверхостных вод. На участок привести и спланировать растительный слой грунта. Произмести мощение дорожным покрытием внутренних проходных дворовых площадей.
КОНСТРУКТИВНОЕ РЕШЕНИЕ
Конструктивные решения и материалы предварительно согласования с Заказчиком. В проекте применены строительные изделия и материалы, разрешённые к применению в строительстве на территории РФ. Основание под фундамент - естественный грунт, разработанный механическим или ручным способом и выравнивающий слой - щебень.
Фундамент - монолитные буронабивные железобетонные сваи и монолитный железобетонный ростверк.
Наружные стены - ячеисто-бетонные блоки из автоклавного газобетона плотностью 500 кг/м и класса прочности В3,5. Толщина стен 400 мм.
Внутренние стены - ячеисто-бетонные блоки плотностью 500 кг/м и класса прочности В3,5. Толщина стен 300 мм.
Перегородки - ячеисто-бетонные блоки плотностью 500 кг/м и класса прочности В3,5. Толщина стен 100 мм.
Перекрытия - деревянные балки с опиранием на сборно- монолитный железобетонный пояс жесткости. Перемычки железобетонные сборно-монолитные с заливкой в U-образные ячеисто-бетонные блоки, предназначенные для применения качестве несъёмной опалубки при устройстве перемычек и поясов жёсткости.
Окна - ПВХ согласно ведомости заполнения проёмов.
Двери - для жилых зданий, наружные металлические с утеплённием, внутренние деревянный согласно ведомости заполнения проёмов.
Отделка внутренняя - согласно санитарных и противопожарных норм для жилых помещенийизсерифицированных строительных материалов по желанию заказчика.
Отделка наружная - штукатурка.
Кровля - односкатная по стропильным деревянным конструкциям с покрытием из металлочерепицы по деревянной обрешётке, цвет и производитель по желанию заказчика.
Отмостка - бетонная шириной 1 м с армирующей сеткой.
Гидроизоляция - 2 слоя рубероида по обрезу фундамента.
ИНЖЕНЕРНЫЕ СЕТИ
Здание оборудуется сетями жизнеобеспечения.
Газоснабжение - от наружных газовых сетей.
Отопление - от индивидуального отопительно-водогрейного двухконтурного газового котла. В качестве дополнительного источника тепла используется дровяной камин.
Водоснабжение - холодная вода от индивидуальной водозаборной скважины, горячая вода от идивидуального отопительно-водогрейного двухконтурного газового котла.
Канализация - в индивидуальный бетонированный приёмник сточных отходов с вывозом спецмашиной в ближайшую канализационную сеть.
Вентиляция - естественная приточно-вытяжная.
Электроснабжение - от наружной сети 380/220 В, освещение люминисцентные и светодиодные лампы.
Мусороудаление - индивидуальный мусорный контейнер на участке или общий мусоросборник на несколько домов с централизованным вывозом на полигон твёрдых бытовых отходов.
БЕЗОПАСНОСТЬ РАБОТ И ПРОТИВОПОЖАРНЫЕ МЕРОПРИЯТИЯ
Все деревянные конструкции обработать огнезащитным составом согласно инструкции их применения.
Ввод электроснабжения в дом и разводку по дому выполнить согласно ПУЭ.
Строително-монтажные работы производиь с соблюдением правил техники безопасности в строительстве и правил пожарной безопасности.
ОСНОВНЫЕ СТРОИТЕЛЬНЫЕ ПОКАЗАТЕЛИ
Общая площадь дома - 93,5 м
Жилая площадь дома - 81,0 м
Площадь застройки - 69,7 м
Строительный объём - 384,2 м
