Индивидуальный двухэтажный жилой дом с гаражом на одну семью

Индивидуальный двухэтажный жилой дом с гаражом на одну семью
АР – архитектурные решения
Общие данные
1. За относительную отметку ±0.000 принята черновая подшивка пола первого этажа соответствующая абсолютной отметке 5.700 по ген.плану.
2. Все внутренние не замаркированные дверные проемы принять высотой 2125 мм.
3. В местах установки теплогенератора выполнить дополнительные мероприятия: штукатурка толщиной 15 мм по сетке "Рабица" 20 по ГОСТ 5336-80 по кровельной стали и асбестовому листу не менее 3 мм. Указанная изоляция должна выступать за габариты прибора на 15 см с каждой стороны и не менее 50 см выше теплогенератора.
4. В помещениях топочной и автостоянки устанавливается самозакрывающаяся дверь с уплотнением в притворах с пределом огнестойкости EI 30 (выполняется за счет заказчика).
5. В "мокрых" помещениях (топочной, с/у и пр.) предусмотреть гидроизоляцию пола.
6. При устройстве чернового пола в помещениях топочной, гостиной для удобства монтажа ОВ, ВК оставить не зашитыми отверстия по размеру листа OSB, после монтажа ОВ, ВК - отверстие зашить.
7. Все перегородки и внутренние несущие стены в с/у, топочной выполнить со звукоизоляцией.
8. Стены дома, примыкающие к автостоянке, обшиваются листами типа ГКЛ или ГВЛ в два слоя общей толщиной не менее 24мм с каждой стороны между обшивками негорючими (НГ), слабогорючими (Г1) тепло-звукоизоляционным материалом.

Основные технико-экономические показатели
Строительный объем дома - 656.17 м3.
В т.ч. : ниже отм.. 0.000 – 0;
выше отм. 0.000 - 656.17 м3.
Площадь дома - 165.00 м2.
Общая площадь помещений - 130.60 м2.
Площадь гаража - 17.60 м2.

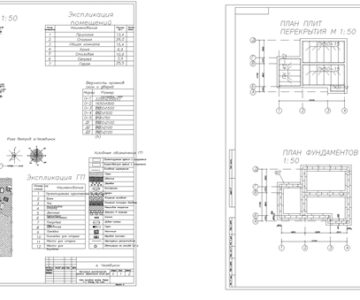

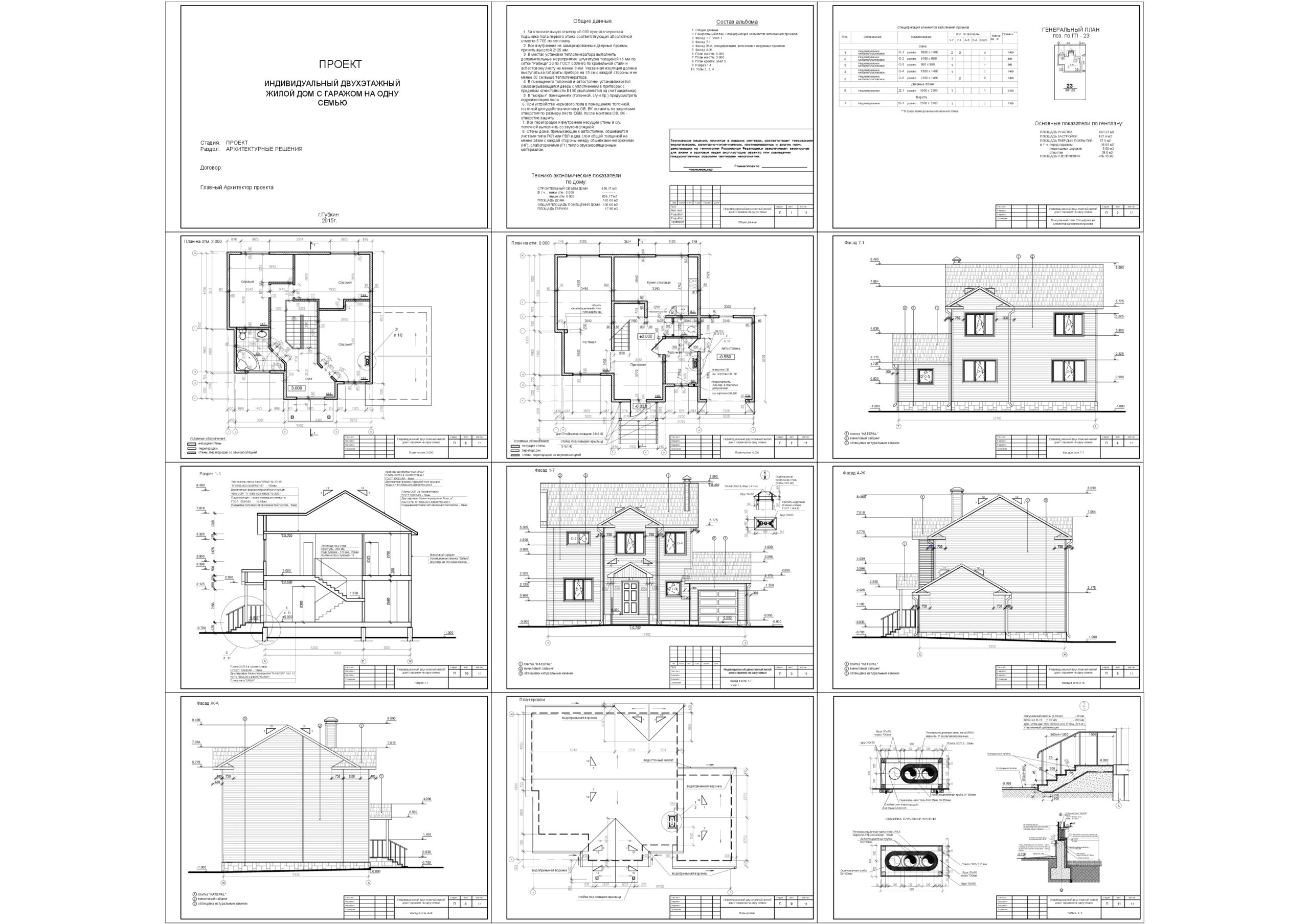

Ведомость чертежей основного комплекта:
1. Титульный лист, генплан участка, ТЭП по дому
2. Фасад 1-7, Узел 1
3. Фасад 7-1
4. Фасад Ж-А, спецификация заполнения наружных проемов
5. Фасад А-Ж
6. План на отм. 0.000
7. План на отм. 3.000
8. План кровли, узел 5
9. Разрез 1-1
10. Узлы 2, 3, 4

Состав: АР – архитектурные решения Язык документа

Софт: AutoCAD 2010

Файлы:
Частный дом.dwg
