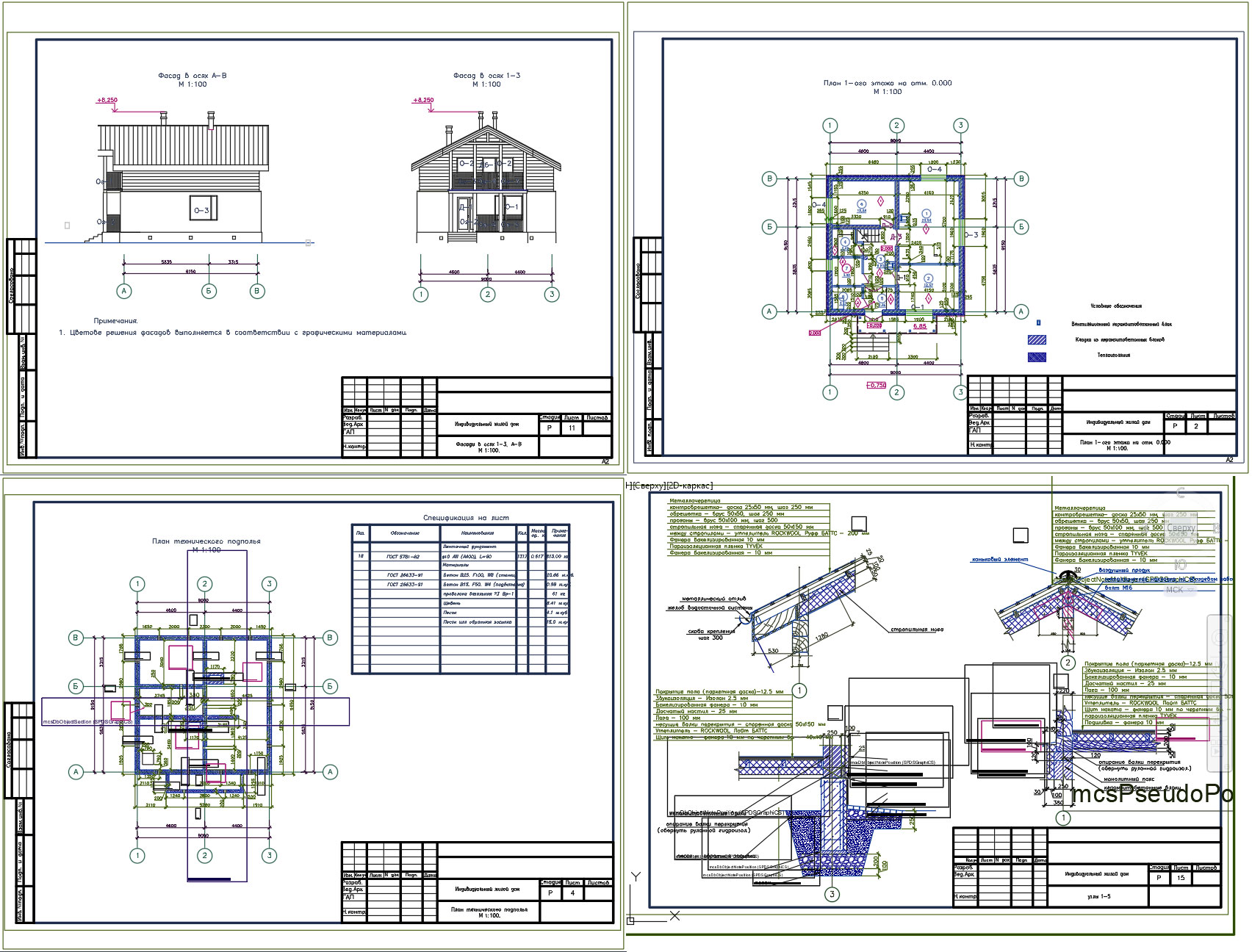

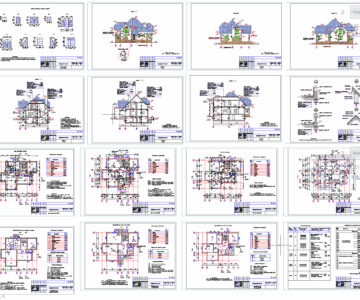

Раздел АР - стадия рабочей документации. Рассчитана на строительство в тверской области - Удомельский район (принимать соответствующие клитматические характеристики).
1 этаж - керамзитобетон или газобетон, можно использовать кирпичную кладку. 2 этаж - брус на нагельном соединении (мансарда).
Опора стропильной системе - на плавающих шарнирных соединениях.
Почти квадратный в плане - 9150х9000 в осях.
Общие указания
1. Здание индивидуального жилого дома, двухэтажное, прямоугольное в плане, высотой 10 м. от уровня земли. Размеры в осях - 9000х9150
2. 1-ый этаж выполняется из керамзитобетонных щелевидных блоков. По верху блоков устраивается монолитный ж/б пояс для установки верхней, деревянной части.
3. 2-ой этаж выполняется из деревянных конструкций, брус 200х200 или 220х220 - фасцированный. Отделка деревянной поверхности - покрытие лаком для наружных работ. Во время возведения деревянного каркаса ведется остружка бруса.
4. Крыша - деревянная стропильная система, из спаренных досок 50х150 мм, скрепленных между собой через деревянные вставки гвоздевм забоем.
5. Кровля - металлическая черепица по деревянной обрешетке.
6. Мансарда утеплена минераловатным утеплителем ROCKWOOL Руфф БАТТС 200 мм.
7. При установке арматурного каркаса выдерживать толщину защитного слоя арматуры - 30-35 мм.
8. Деревянные балки перекрытий устанавливаются на монолитные бетонные подушки, с опиранием на 120 мм. В месте опирания балок на монолитную подушку балки обертываются гидроизоляцией. Швы, трещины промазываются обмазочной гидроизоляцией с целью защиты древесины от загнивания.
9. Между балками и лагами прокладывается уплотнительная монтажная лента. Под финишное покрытие пола укладывается звукоизолирующая подложка - ИЗОЛОН ППЭ 2.5 мм
10. Поверх стен монолитного фундамента укладывается рулонная гидроизоляция для защиты керамзитобетонных блоков и утеплителя от каппилярной влаги.
11. Все материалы могут быть заменены на аналогичные по техническим характеристикам и отвечающие требованиям по сертификации на территории Российской Федерации.
12. Вязка арматурного каркаса монолитных стенок подвала и крылец производится вязальной проволокой 3Вр-1. Шаг ячейки - 200х200 мм.
13. Для предотвращения намокания утеплителя необходимо устройство пароизоляции в конструкции мансардного покрытия. Пароизоляцию необходимо укладывать рабочей поверхностью в сторону отапливаемого помещения.
14. Отопление основных помещений первого этажа осуществляется от двух дровяных печей. Отопление остальных помещений - выборочно, электрическими радиаторами. Проектом предусматривается техническое помещение в подвале для дальнейшего введения в строй твердотопливного котла и отопления от радиаторов с жидкостным теплоносителем.
15. дымоходы и Вентблоки - мелкосборные, керамзитобетонные. Внутреннее сечение - 220х100. S сеч = 0.022
16. Брусья скреплены между собой нагельным соединением. Шаг нагелей - 1500 мм, перевязка ведется в шахматном порядке.
17. Наегли выполняются из более твердых пород. Длина наегля - 60 мм, глубина отверстия под нагель в каждом брусе - 35 мм.
