Индивидуальный жилой коттедж 157 м2

УГНТУ, СК, Архитектура гражданских и промышленных зданий, Курсовой проект ИЖС, 2024

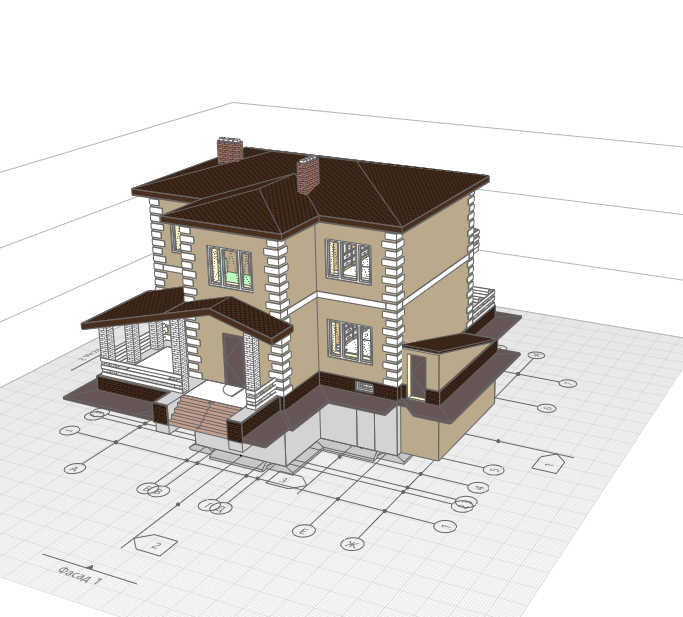

Индивидуальный жилой коттедж на семью из 5 человек площадью 157 кв.м.. Вариант 4/1 Фундамент -ленточный из сборных Ж/Б блоков. Наружные стены - кирпичные теплоэффективные. Перекрытие - сборное из Ж/Б плит. Кровля -чердачная. Покрытие - металлочерепица. Размеры в плане 13300х12240 мм, высота этажа 3300 мм. Заданием служили эти данные и планы этажей. Записки нет. Результат КП модель и чертеж: Фасад А-Ж (М 1:100), Фасад 7-1 (М 1:100), План раскладки плит перекрытия первого этажа на отм. +3.300 (М 1:100), План стопильной ситемы на отм. +8.385 (М 1:100), План первого этажа (М 1:100), План второго этажа (М 1:100), План раскладки блоков ФБС на отм. -1.200 (М 1:100), План раскладки блоков ФБС на отм. -0.600 (М 1:100), План раскладки подушек ФЛ на отм. -3.000 , Разрез 1-1 (М 1:100), Разрез 2-2 (М 1:100), Разрез наружной стены по оси 5 (М 1:20)
