Кирпичный 2-этажный коттедж в г. Красноярск

Федеральное государственное автономное образовательное учреждение
высшего профессионального образования
"СИБИРСКИЙ ФЕДЕРАЛЬНЫЙ УНИВЕРСИТЕТ"

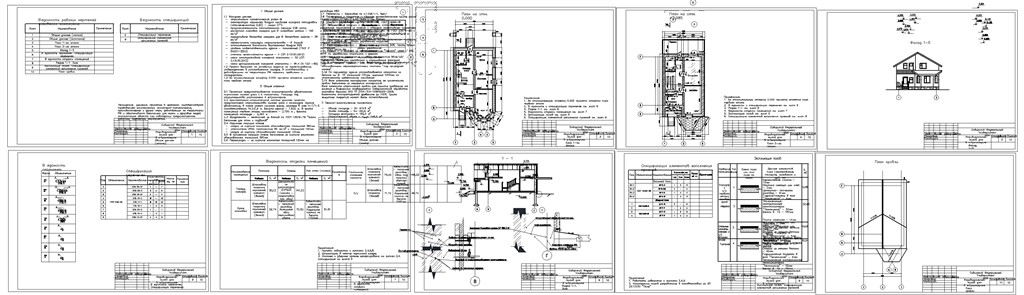

Курсовой проект на тему: Индивидуальный жилой дом в г. Красноярск

, 2016 год

Проектом предусматривается строительство двухэтажного кирпичного жилого дома с 4 комнатами. Площадь под строительство расположена в г.Красноярске

1.1 Исходные данные
- строительно климатический район IB
- температура наружного воздуха наиболее холодной пятидневки (обеспеченностью 0.92) - минус 37°С
- продолжительность отопительного периода 238 суток
- расчетная снеговая нагрузка для III снегового района - 180 кг/м2/
- нормативная ветровая нагрузка для III ветрового района - 38 кг/м2/
- сейсмичность площадки строительства - 6 баллов
- относительная влажность внутреннего воздуха 55%
- уровень ответственности здания - пониженный (ГОСТ Р 54257-2010)
- степень огнестойкости здания - II (СП 2.13130.2012)
- класс конструктивной пожарной опасности - СО (СП 2.13130.2012)
- класс функциональной пожарной опасности - Ф1.4 (N 123 -Ф3)
1.2 Проект выполнен на основании задания на проектирование, утвержденного в установленном порядке, в соответствии с действующими на территории РФ нормами, правилами и стандартами.
1.3 За относительную отметку 0.000 принята отметка чистого пола первого этажа

2 Общие указания

2.1 Проектом предусматривается строительство двухэтажного кирпичного жилого дома с 4 комнатами. Площадь под строительство расположена в г.Красноярске
2.2 Архитектурно-строительной частью данного проекта предусмотрено строительство жилого дома с мансардой. Здание двухэтажное, в плане имеет сложную форму, размеры в осях А-Г/1-5 соответственно 14.3х7,9 м, высота здания - 7,920 м. В ысота помещений первого этажа составляет - 2.700 м , высота помещений мансарды - 3,340 м
2.3 Фундаменты - ленточный из блоков по ГОСТ 13579-78 "Блоки бетонные для стен и подвалов"
2.4 Наружные несущие стены:
- кладка из кирпича глиняного обыкновенного толщиной 380мм
- утеплитель URSA плотностью 90 кг/м3/ и толщиной 140мм
- кладка из кирпича облицовочного толщиной 120мм
2.5 В нутренние несущие стены выполнены из кирпича глиняного обыкновенного толщиной 380мм
2.6 Перегородки - из кирпича глиняного толщиной 120мм на растворе М50
2.7 Перемычки - брусковые по с.1.038.1-1, вып.1
2.8 Перекрытие и покрытие - сборные железобетонные плиты марки ПКМ3812-8т, с.1.141-1 в.60, в.64 с изм КЖБМК
2.9 Двери - деревянные по ГОСТ 6629-88, ГОСТ 24698-81
2.10 Окна - ПВ Х профили с двухкамерными стеклопакетами в раздельных переплетах из стекла с твердым селективным покрытием и заполнением аргоном (4М1-8Ar-4M1-8Ar-И4) по ГОСТ 30674-99 с приведенным сопротивлением теплопередаче - R/o=0.63м2/°С/В т
2.11 Полы - см.экспликацию полов л АР - 9
2.12 Лестница с деревянными ступенями по металлическим косоурам, ширина марша 1000мм
2.13 Конструкция кровли - двускатная с уклоном 30%. Часть крыши мансардная .
2.14 Крыша - с кровлей из металлочерепицы "Takotta" цвет - RAL 8016 по деревянным стропилам и фермам
2.15 Утеплитель перекрытия - URSA плотностью 90кг/м3/ толщиной 150мм
2.16 В нутренняя отделка - см. ведомость отделки помещений л АР - 7
