Котедж 3D модель 254.2 м.кв

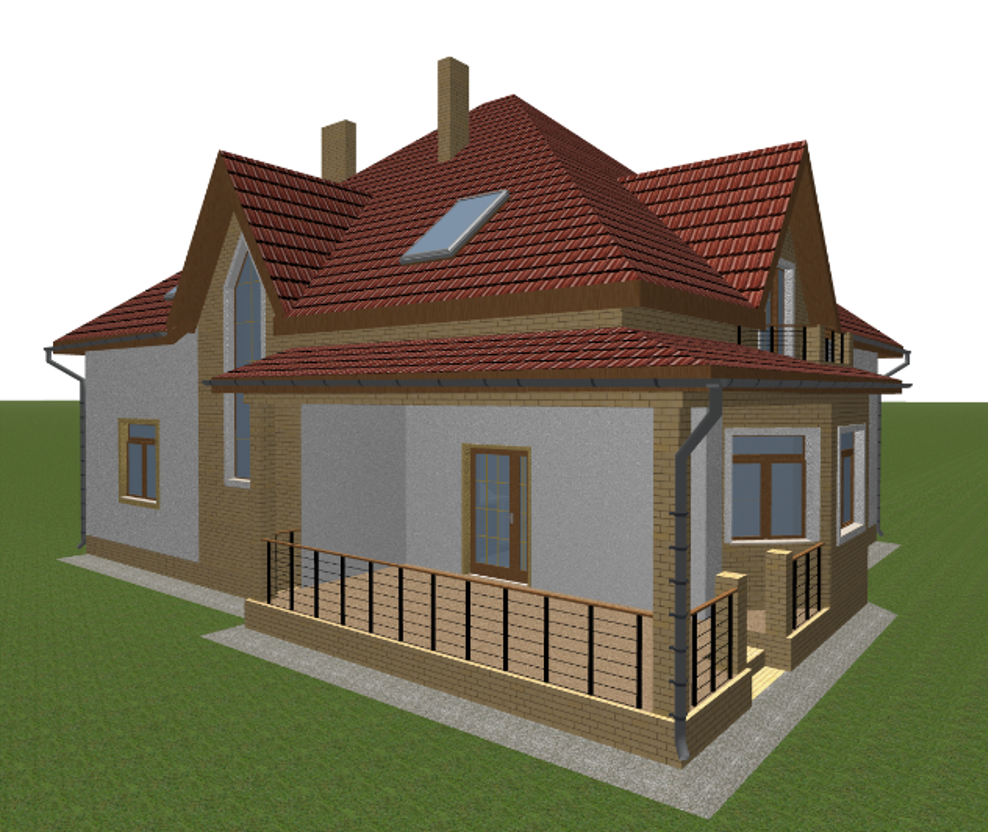

3D модель коттеджа. Загальна площа 254.2 м.кв. Формат DWG.
Основні конструктивні елементи та матеріали:
Фундаменти - під стіни будинку - стрічкові товщиною 300 мм.
Стіни підвалу збірні з ФБС (фундаментно-бетонних блоків) блоків товщ. 300 мм.
Стіни - зовнішні газоблок товщиною 300мм та внутрішні газоблок товщиною 120мм - на клеєвому розчині М50 для газоблоків. Кладку стінових газоблоків вести з обов'язковою перев'язкою.
Зовнішні стіни додатково утеплюються пінопластом товщиною 50 мм та декоративною штукатуркою короїд.
Перемички - з газобетону індивідуального виготовлення щільністю 470 кг/м.
Перекриття - збірне з пустотілих плит 220 мм та дерев’яне 150 мм.
Дах - складний, похилий по дерев'яних кроквах. Покриття даху - металочерепиця. Кут нахилу скатів різний див. креслення.
Перегородки - товщиною 120 мм із газоблоків, штукатуркою та шпатлюванням.
Вікна - металопластикові колір під дерево горіх. Відкривання двопозиційне - поворотне та відкидне.
Зовнішні двері - металеві та металопластикові осклені колір під дерево горіх. Відкривання назовні.
Двері внутрішні - дерев'яні глухі та осклені.

Состав: 3D модель Язык документа

Софт: AutoCAD 2010

Файлы:
Котедж 3D .dwg
