Одноэтажный жилой дом с мансардой из газобетонных блоков
Архитектурно-строительная часть – АС (паспорт).
1. Рабочие чертежи марки АC разработаны на основании следующих исходных данных:
- задания на проектирование;
- действующих нормативных документов.
2. Рабочие чертежи марки АC разработаны в соответствии с требованиями :
- СНиП 11-01-95 "Инструкция о порядке разработки, согласования, утверждения и состава проектной документации на строительство предприятий, зданий и сооружений"
- СНиП 2.01.01-82 "Строительная климатология и геофизика"
- СНиП 21-01-97* "Пожарная безопасность зданий и сооружений
- СНиП 2-3-79"* "Строительная теплотехника"
- НБП 106-95 "Индивидуальные жилые здания. Противопожарные требования"
- СНиП 2.08.01-89* "Жилые здания"
- СНиП 31.02.2001 "Дома жилые одноквартирные"
3. За относительную отметку 0,000 принят уровень чистого пола 1-го этажа.
4. Подошва фундамента расположена ниже глубины промерзания на 1,2 м. Фундаменты - монолитные бетонные из бетона класса С16/20. Под фундаментами устроена подушка из щебня, втрамбованного в грунт основания толщиной 100 мм. Горизонтальную гидроизоляцию устроить на отм. -0,050. Отмостку вокруг дома выполнить шириной 1,0 м из троитуарной плитки 1Ф 20.106-М (А250) по СТБ 1071-97 по уплотненному основанию.
5. Наружные стены выкладываются из газобетонных блоков толщиной 300 мм, с последующим утеплением плитами минераловатными толщиной 60 мм (легкая штукатурная система).
6. Внутренние стены- из газобетонных блоков толщиной 200, 300 мм. Кладка дымовых и вентиляционныхканалов выполняется только из отборного полнотелого керамического кирпича с одновременной затиркой поверхности каналов.
7. Перекрытие над первым этажом и чердачное перекрытие выполнены по деревянным балкам.
8. Внутренние перегородки - кирпичные на 1-этаже, каркасно-обшивные - на втором.
9. Кровля стропильная с покрытием из гибких волнистых листов.
10. Отопление от двухфункционального отопительного котла на газу.
11. Вентиляция естественная через вытяжные каналы.
12. Электроснабжение от наружных сетей.
13. Водоснабжение от шахтного колодца.
14. Канализация местная с устройством двух камерного септика.
Основные строительные показатели:
Жилая площадь – 85,92 м2.
в том числе первый этаж – 35,26 м2;
мансарда - 50,66 м2.
Общая площадь – 146,31 м2;
в том числе первый этаж – 83,99 м2;
мансарда - 62,32
Строительный объем – 386,29 м2.
Технические решения, принятые в проекте соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм действующих на территории Российской Федерации и обеспечивают безопасную для жизни людей эксплуатацию объекта при соблюдении предусмотренных проектом мероприятий.

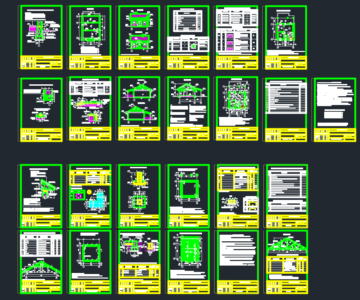

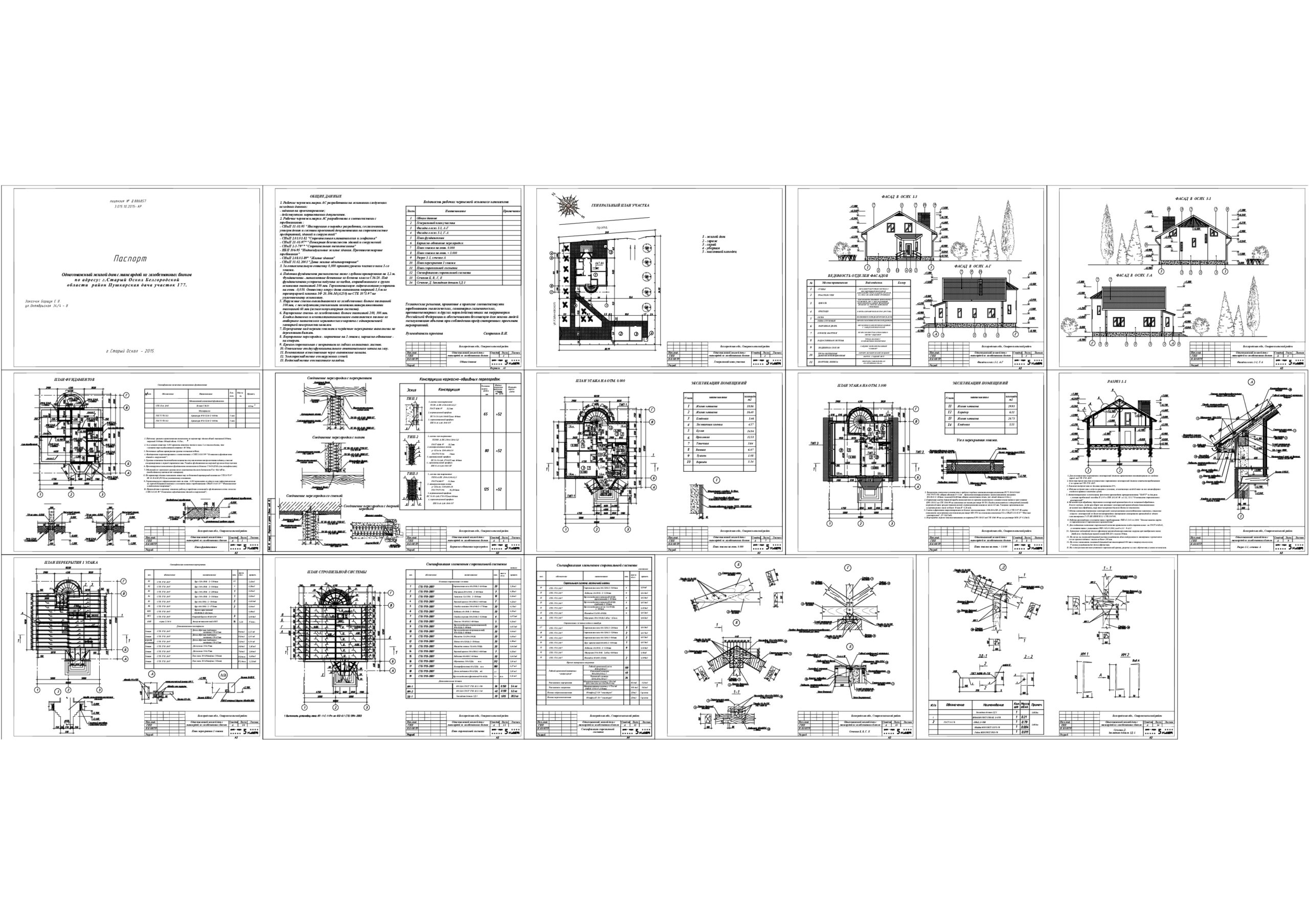

Состав чертежей графической части (14 листов формата А3, А4):
1. Общие данные
2. Генеральный план участка
3. Фасады в осях 1-3, А-Г
4. Фасады в осях 3-1, Г-А
5. План фундаментов
6. Каркасно-обшивные перегородки
7. План этажа на отм. 0.000
8. План этажа на отм. + 3.000
9. Разрез 1-1, сечение А
10. План перекрытия 1 этажа
11. План стропильной системы
12. Спецификация стропильной системы
13. Сечения Б, В, Г, Е
14. Сечение Д. Закладная деталь ЗД-1.
