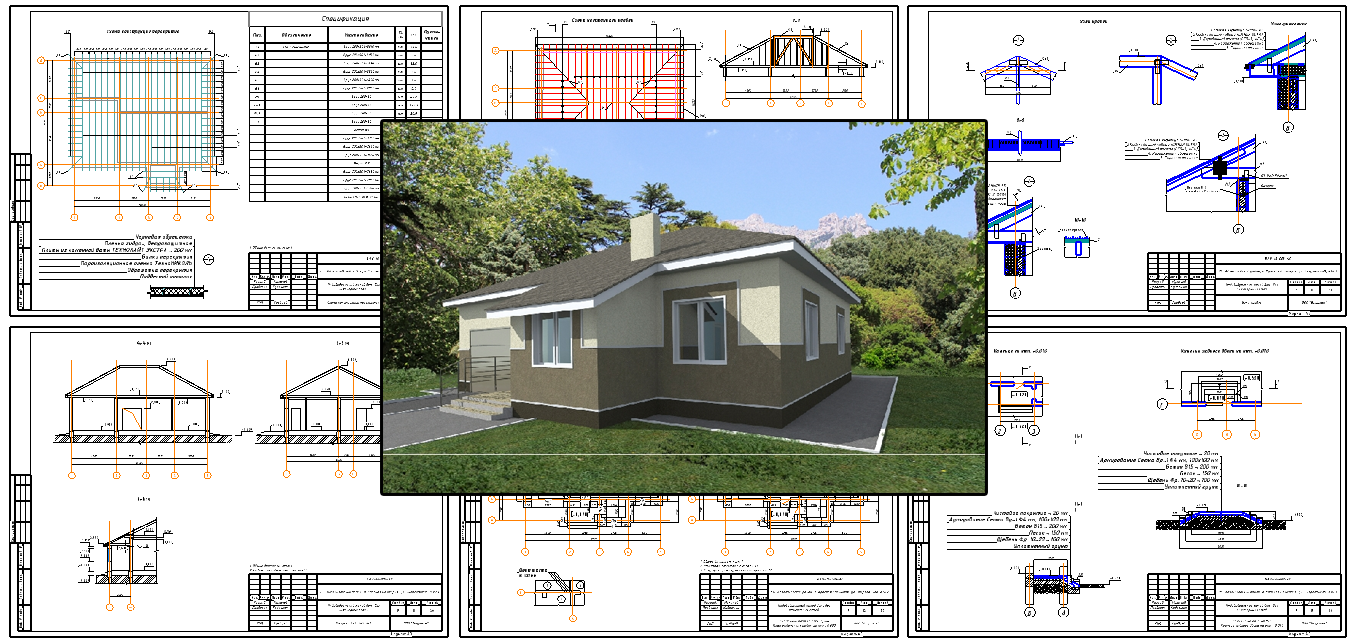

Проект частного дома 123 м2

Проект одноэтажного частного дома 123 м2 с гаражом. Дом выполнен из блоков Дюрисол, на буронабивных сваях. Вальмовая кровля, с деревянным перекрытием

1. Исходные данные
1.1.Исходным материалом для проектирования послужило задание на проектирование, утвержденное заказчиком.
1.2.Основные характеристики здания:
- уровень ответственности - II;
- степень огнестойкости - II;
- функциональная пожарная опасность - Ф1.4.
1.3.Климатические условия:
- климатический район - IВ;
- расчетная температура наружного воздуха по наиболее холодной пятидневке минус 34 С;
- расчетная снеговая нагрузка для IV района - 240кг/м;
- нормативное ветровое давление для II района - 30кг/м;
- преобладающее направление ветров - юго-запад
1.4.Проектом предусматривается, строительство жилого дома.
1.5.За относительную отметку 0,000 принят уровень чистого пола первого этажа дома.

2.Конструктивная характеристика
2.1.Фундамент - монолитный ленточный на естественном основании из буровых железобетонных, устраиваемых в грунте путем заполнения пробуренных скважин бетонной смесью В15, F50, W4 диаметром 300 мм с ростверком шириной 400 мм из бетона В15, F50, W4.
2.2. Армирование свай ростверка выполненно ненапрягаемой продольной арматурой с поперечным армированием
2.3. Гидроизоляция фундамента горизонтальная из рулонного материала и вертикальная - обмазачная.
2.4.Полы по грунту выполненны согласно техническому заданию (скальный грунт с послойным уплотнением, щебень фр. 20-40 с
послойным уплотнением толщиной 100 мм, бетонная плита, армированная стальной сеткой с ячейкой 100х100 мм Вр-1 5 мм.
2.4. Стены выполненны из блоков несъемной опалубки шириной 380 мм с заполнением бетоном В15, F50, W4. Углы, стыки стен и
проемы армированны Вр-1 10 мм. Перемычки выполненны монолитными с армированием.
2.5. Перегородки выполненны из ГКЛ по металлическому каркасу по технологии Кнауф.
2.6. Перекрытие - деревянные лаги 200х50 мм с шагом 760 мм, пространство между лагами заполненно минераловатным утеплителем 200 мм.
2.7. Работы по монтажу конструкций вести в соответствии со
СНиП 3.01.01-85* "Организация строительного производства" и СНиП 3.03.01-87 "Несущие и ограждающие конструкции" с соблюдением
техники безопасности и пожарной безопасности при их проведении.
2.8. Отделочные работы производить в соответствии с указаниями СНиП 3.04.01-87 "Защитные, изоляционные и отделочные покрытия" и СНиП 3.01.01-85 "Организация строительного производства".
2.9. По всему периметру здания выполнить асфальто-бетонную отмостку шириной 900 мм.

Визуализации нет.
