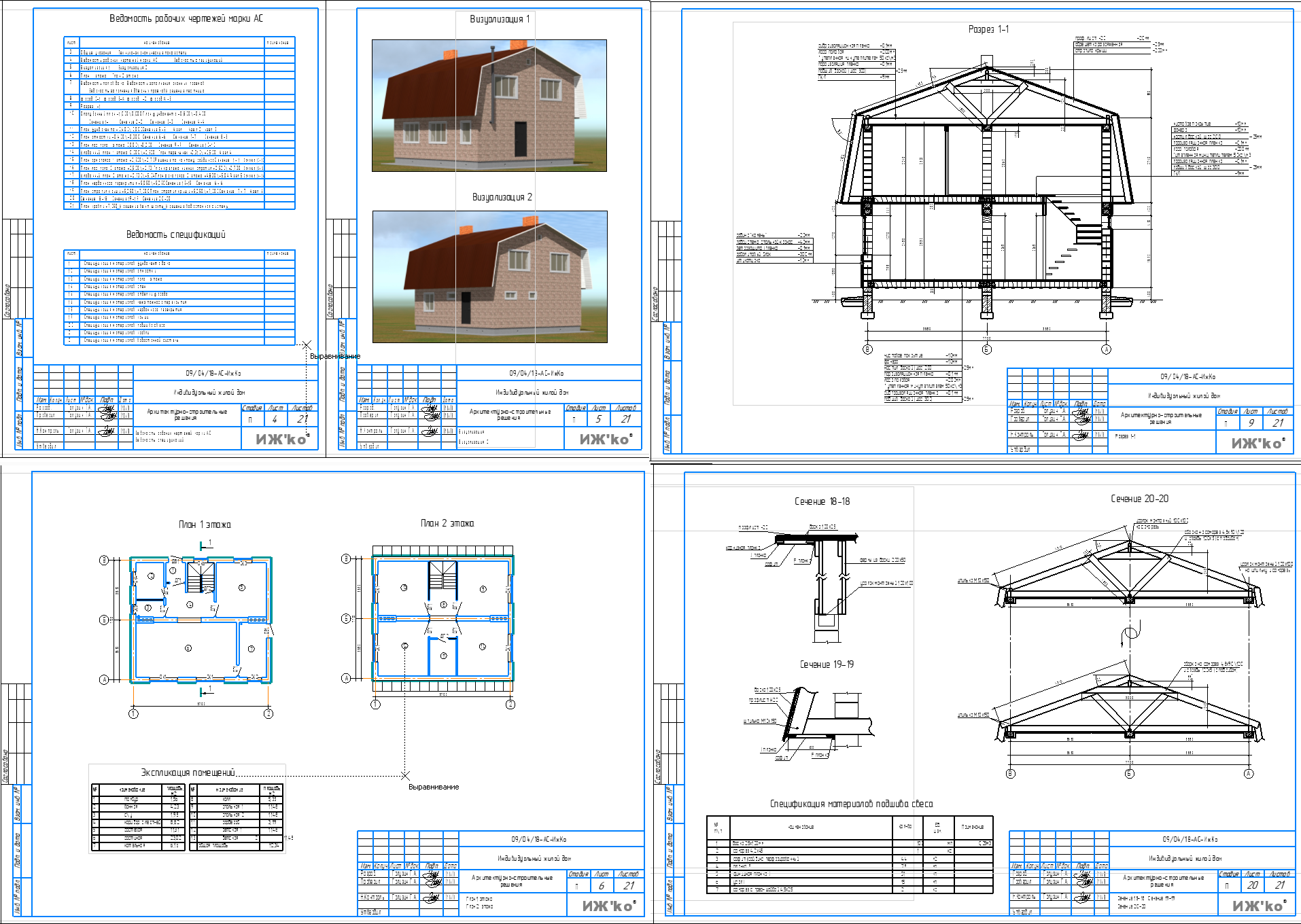

Проект частного дома 8х9м г. Глазов

1. Рабочие чертежи марка АС разработаны на основании согласованного объемно-планировочного
решения по требованиям заказчика. В архиве 20 листов проекта.

2. Климатические характеристики района строительства г.Глазов:
1.Расчетная температура наружного воздуха -33с
2.Нормативная ветровая нагрузка 23кг\м2
3.Нормативная снеговая нагрузка 320кг\м2
4.Глубина промерзания грунта 1,7м

3. Основные характеристики здания:
5.Класс ответственности здания III
6.Степень огнестойкости по СНиП 2.01.02-85 III
7.Относительна влажность воздуха 60%
8.Расчетная температура воздуха в помещении 18с

4. За относительную отместку 0.000 принята отметка верха плоскости цоколя

5. Проектируемое здание двухэажное. Здание размерами в осях 8,7 х 7,7м. Внешними габаритами 8х9м.
Высота этажа - 2,7м. Рекомендуемая высота чистого потолка 1 этажа - 2,45м; 2 этажа - 2,25м

6. Наружная отделка.
Стены этажа - сайдинг "камень"

7. Конструктивные решения
Фундамент - ленточный монолитный (бетон В15)
Цоколь - нет (тело фундамента над Ур.З.)
Пол 1-ого этажа - деревянные лаги 200мм, утепленные мин.ватой
Наружные стены - блок арболитовый, шириной 300мм
Внутренние стены, несущия - блок арболитовый, шириной 300мм
Перегородки 1-ого этажа - блок арболитовый, шириной 150мм
2-ого этажа - ГКЛ 12мм в 2 слоя, по метал.каркасу ПП 50мм
Перекрытие и покрытие - деревянные лаги 200мм, утепленные
Крыша - двухскатная, с ломаными скатами, по деревянным стропилам
Кровля - проф. лист Н20
Лестница, окна и двери - индивидуальное изготовление.

Состав: Архитектурно-строительные решения (АС) Язык документа

Софт: КОМПАС-3D 13
