Проект дачного домика размером 7х8м

Проект дачного одноэтажного домика 7х8м с бревенчатыми стенами обшитыми сайдингом

Конструктивные решения

2.1. За отметку 0.000 принят уровень чистого пола.
2.2. Прочность и устойчивость здания обеспечена совместной работой несущих наружных стен и перекрытия.
2.3. Фундамент монолитный железобетонный, ленточный под домом и монолитный железобетонный столбчатый под пристроем. Фундаменты спроектированы согласно, СНиП 2.01.07-85* «Нагрузки и воздействия», СНиП 2.02.01-83* «Основания зданий и сооружений». Под фундамент выполнить песчаную подушку толшиной не менее 200мм. Изготовление арматурных каркасов выполнять согласно ГОСТ 10922-90 и ГОСТ 14098-91. Армирование фундамента выполнять отдельными стержнями. Стыковку арматуры осуществлять внахлестку. Длина перепуска не менее 35d (d-диаметр арматуры). Стыки арматуры располагать вразбежку. При заказе арматурной стали должен быть учтен дополнительный расход арматуры на стыки рабочих стержней в количестве 5%. Защитный слой для арматуры принимать - 35 мм. Защитный слой для торцов арматуры принимать - 15 мм. При выполнении земляных работ и устройстве основания методы производства работ не должны допускать ухудшения свойств грунтов и качества подготовленного основания вследствии неорганизационного замачивания, размыва грунтовыми и поверхностными водами, повреждения механизмами и транспортными средствами, выветривания.
2.4. Стены деревянные. Толщина наружных стен 250 мм (100мм теплоизоляции по металлическому каркасу из базальтового волокна, 150мм брус). Перегородки из ГКЛ по системе ТИГИКнауф по металлическому каркасу толщиной 70 мм заполнением теплозвукоизоляционным материалом "Изовер" G10KL - 50 мм.
2.5. Перекрытие: деревянное, утепленное минеральной ватой. Несущая балка - плаха 180мм.
2.6. Кровля - двухскатная по стропилам из плах с покрытием из шифера ГОСТ 30340-95.
2.7. Оконные изделия - деревянные по ГОСТ 11214-2003.
2.8. Двери по ГОСТ 6629-88.
2.9. Отмостка бетонная шириной 0,8 м по периметру дома.

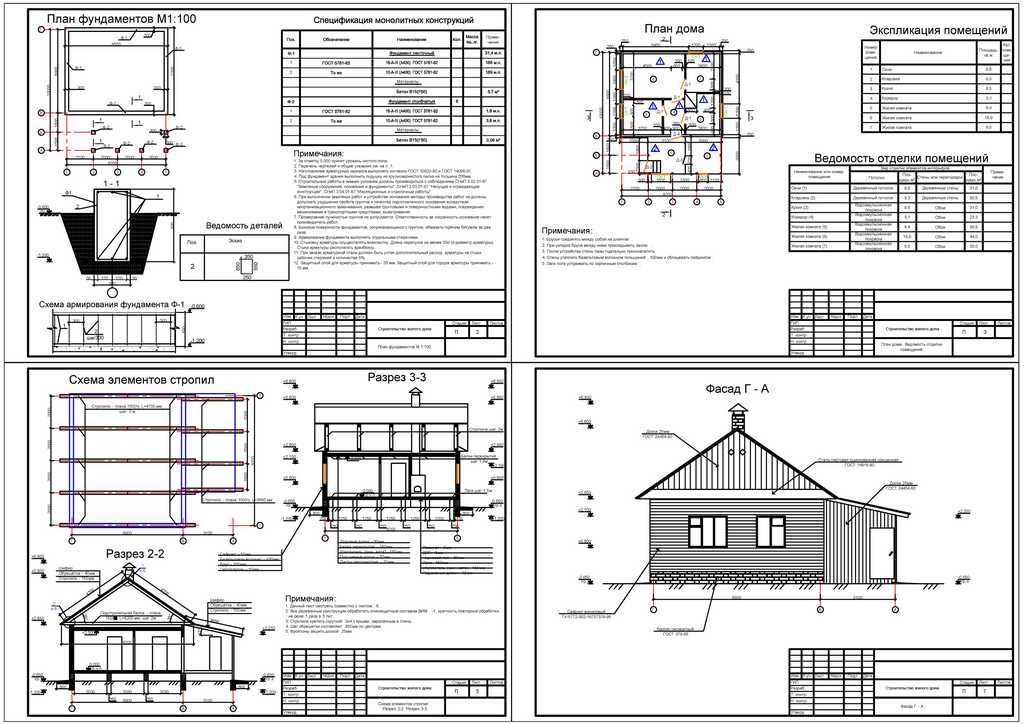

Состав: Раздел АС 8 листов Фундаменты, Планировка, Разрезы, Фасады, Спецификации Язык документа

Софт: AutoCAD 13

Файлы:

Каталог / Строительство / Проекты домов / Коттеджи и частные дома / Проект дачного домика размером 7х8м

Жилой дом\Thumbs.db
Жилой дом\Жилой дом.dwg
Жилой дом\Конёк - узел.jpg
Жилой дом\Опорный узел.jpg
