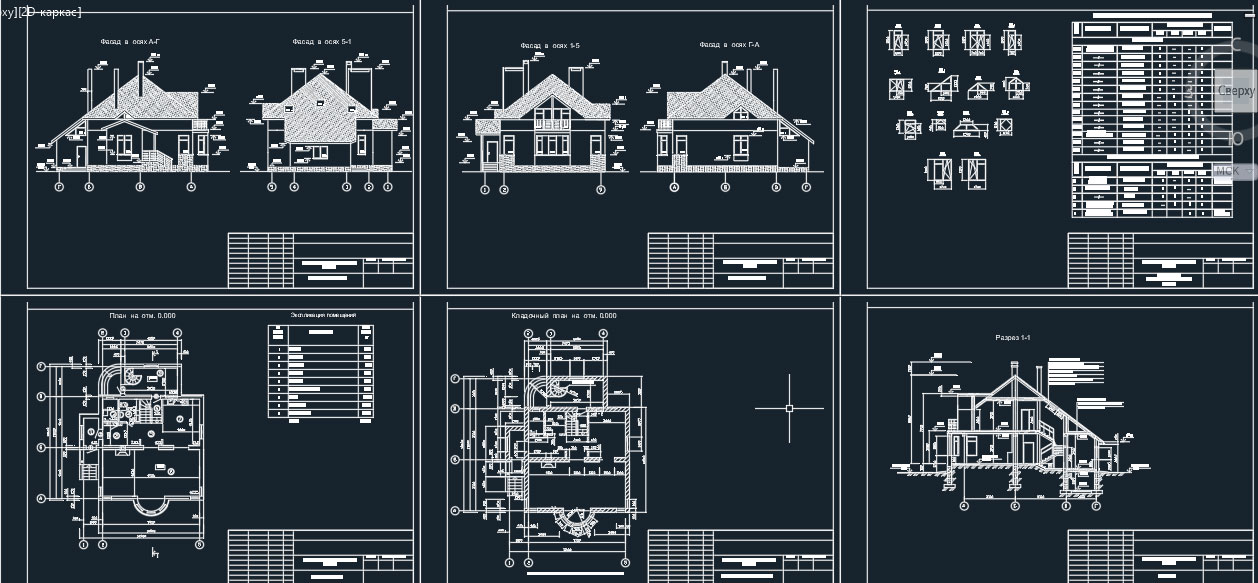

Чертежи 2-х этажного дома с отдельно стоящим гаражом:
105,22м2 жилая площадь
199,36м2 общая площадь
Строительный объем 1207,12м3
Площадь застройки гаража 50м2
1. За условную отметку принят уровень чистого пола первого этажа здания, что соответствует
абсолютной отметке 37.90 (гаража 37.15).
2. Степень огнестойкости здания - III.
3. Стеновое ограждение здания из ячеесто бетонных блоков стеновых мелких марки IV-В3,5D500F35-1,
ГОСТ 21520-89 толщиной 400 мм на цементно-песчаном растворе марки М50 (g=600 кг/м3); внутренние
перегородки - из кирпича КР 75 на цементно-песчаном растворе марки М50.
4. Фундаменты - сборные железобетонные
5. При кладке стен и перегородок в откосы дверных и оконных проемов заложить деревянные антисептированные
пробки размеров 120*250*65 мм через 1200 мм по высоте.
6. Кровля - металлочерепица по деревянному настилу. Утеплитель - жесткие минераловатные плиты
толщ. 200 мм g=50 кг/м3.
7. Водоотвод - наружный организованный. Водосливная система - металлопластиковые трубы.
8. Внутренняя отделка: во всех помещениях стены и потолки - штукатурка, шпатлевка. Далее отделка
выполняется заказчиком индивидуально. Окна и двери - металлопластиковые, выполняются по индивидуальному
заказу заказчика.
9. Наружная отделка стен - см. Паспорт окраски фасада.
10. По периметру здания выполнить асфальтобетонную отмостку.
11. Чертежи разработаны для выполнения строительных работ в летнее время.
