Рабочий проект. Архитектурно-строительная часть. Индивидуальный жилой дом. город Астана, район Сарыарка
ОБЩАЯ ХАРАКТЕРИСТИКА:
Проект разработан на основании"Задания на проектирование" Индивидуальный проект жилого дома разработан для строительства в в 1В климатическом подрайоне (г. Астана, Республика Казахстан). Температура наружного воздуха наиболее холодной пятидневки -35 С .
Нормативная снеговая нагрузка - 100 кгс/м2
Нормативный скоростной напор ветра - 38 кгс/м2
ХАРАКТЕРИСТИКА ЗДАНИЯ:
Уровень ответственности здания - II
Степень огнестойкости - II
КОНСТРУКТИВНОЕ РЕШЕНИЕ
Здание кирпичное с продольными и поперечными несущими стенами. Пространственная жесткость обеспечивается совместной работой железобетонного сборного перекрытия и несущих кирпичных стен. Фундаменты - свайные, сваи С 6-30 по СТ РК 939-92. Ростверк - монолитный железобетонный ленточный. Бетон В-15 на шлакопортландцементе. Стены цокольного этажа - бетонные блоки по CT PK 937-92, с наружной стороны утепленные и оштукатуренные по сетке с облицовкой природным камнем. С внутренней стороны утепленные и оштукатуренные по сетке. Наружные стены 1-2 этажей из силикатного кирпича CУР -75/25 по СТ РК 379-2002 б=380мм, на ц/п растворе М 50,слой утеплителя PAROC WAS 35t толщиной 120 мм с облицовкой штукатуркой и покраской согласно цветового решения фасадов; Минплита крепится к стене при помощи специального клеевого состава и пластмассовых фишеров. Изнутри наружные стены штукатурятся цементно - песчаным раствором М 50 толщиной 15 мм . Внутренние стены 1-2 этажей из силикатного утолщенного кирпича CУР -75/25 по СТ РК 379-2002 б=380мм, на ц/п растворе М 50. Участки стен с вентканалами выполнить из керамического полнотелого кирпича М-100, армируются сеткой ∅4Bр-I c ячейкой 50х50мм череэ 3 ряда кладки по высоте. Перегородки из силикатного утолщенного кирпича ГОСТ 379-95 СУР-75 на растворе М-50, Перегородки в санузлах выполнить из керамического полнотелого кирпича М-100 по СТ РК 530-2002 на р-ре М-50, б=120мм. Покрытие и перекрытие - сборные железобетонные панели толщиной 220 мм с круглыми пустотами по сер. 1.141-1 в.64, в.60; ОБЪЕМНО -

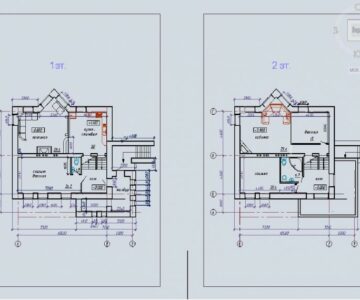

ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
Коттедж имеет 2 жилых этажа и цокольный со встроенным гаражом.
Высота этажей - 3,0 и 3,3 м.
ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ
Общая площадь: 314.9 м 2.
Площадь здания: 343.1 м 2.
Строительный объем: 1864 м 3.
Площадь застройки 236.2 м 2.
Перемычки - сборные Ж.Б. по серии 1.038.1-1 в.1
Прогоны - сборные Ж.Б. по серии 1.225-2 в.12 Чердак - холодный.
Кровля - металлочерепица.
Водосток - наружный, неорганизованный.
Лестница - из сборных Ж.Б. ступеней по ГОСТ 8717.0-84 по металлическим косоурам.
Внутренняя отделка - улучшенная штукатурка, шпаклевка ветонитом (черновая)
Полы - выравнивающая стяжка Окна - металлопластиковые с тройным остеклением.
Двери внутренние - нет. Двери наружные - деревянные усиленные по ГОСТ24698-81.
Подоконные доски - ламинированные, габариты согласно ГОСТ 8242-88.

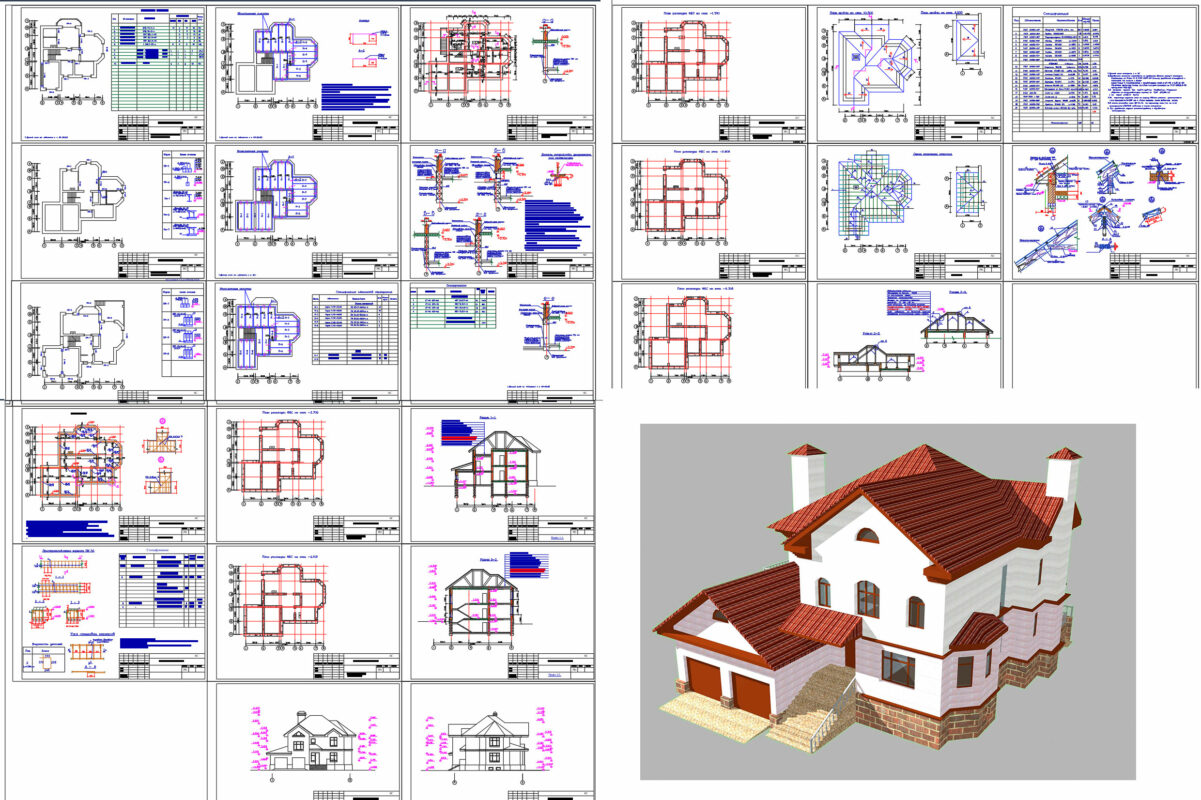

3д нет, картинка просто визуализация.
