Конкурс асов 3D-моделирования

"Проект двухэтажного коттеджа"

Карагандинский Государственный Технический Университет
Кафедра СиЖКХ
Курсовая работа по дисциплине "Архитектура"
На тему "Проект двухэтажного коттеджа"
Караганда 2014

В данной курсовой работе ра

Коттедж имеет простую конфигурацию в форме четырёхугольника.
Длина: 15500 мм
Ширина: 10800 мм
Этажность: 2 этажа
Высота этажа: 2700 мм
Уровень земли: - 0.500 м
Высота над уровнем земли: + 9000 м

Функциональная предназначенность помещений:
1) Общая зона – гостиная, кухня, кабинет, санузел.
2) Вспомогательная зона – прихожая, гараж.

ссматривается проект двухэтажного коттеджа.

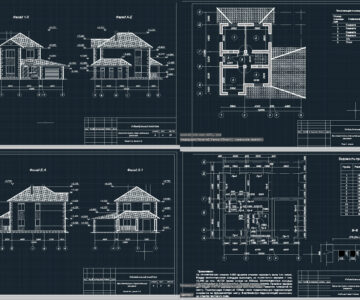

Графическая часть содержит планы, разрезы, узлы, фасады и генплан коттеджа.

Курсовая работа содержит 10 листов формата А3 графической части, 8 листов пояснительной записки.

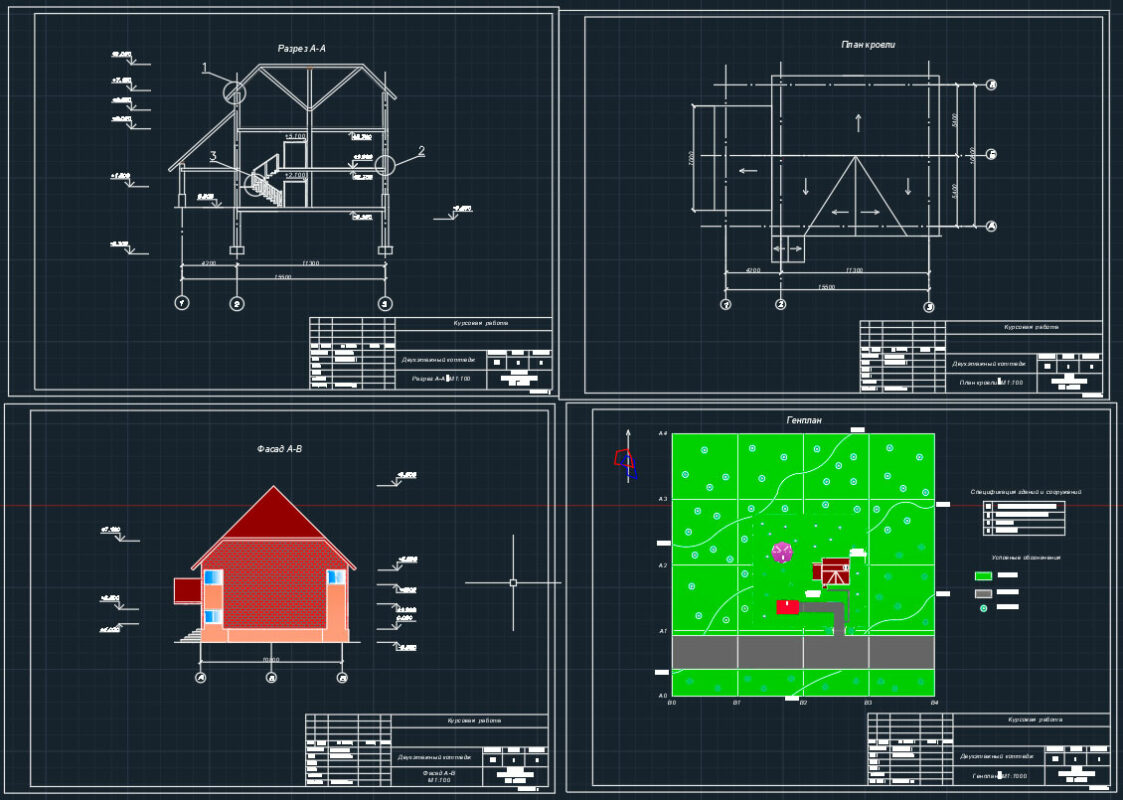

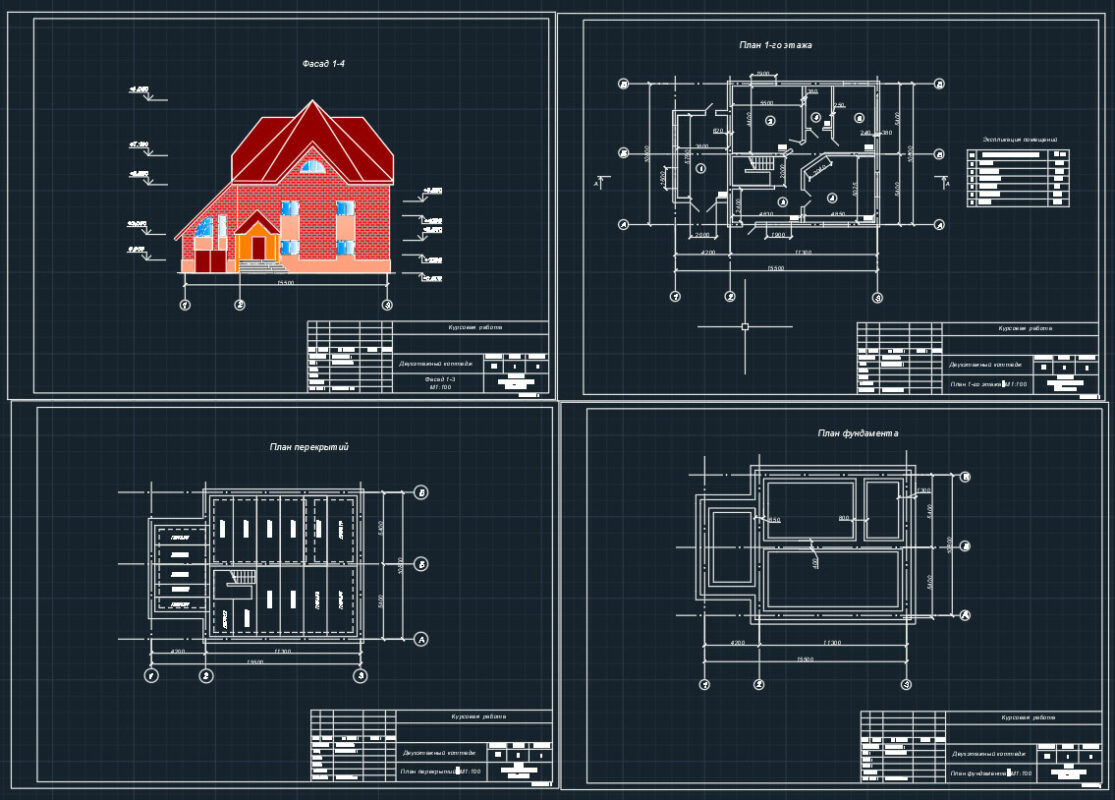

Состав: План 1-го этажа, план кровли, план перекрытий, план фундаментов, 2 фасада, 3 конструктивных узла, разрез, генплан. Язык документа

Софт: AutoCAD 2013

Файлы:
gotovoe.bak
gotovoe.dwg
Poyasnitelnaya_zapiska.docx
