ТвГТУ, Кафедра "Конструкции и сооружения", Дисциплина "Основы архитектуры и строительных конструкций", Тема "Проект индивидуального жилого дома", 2022

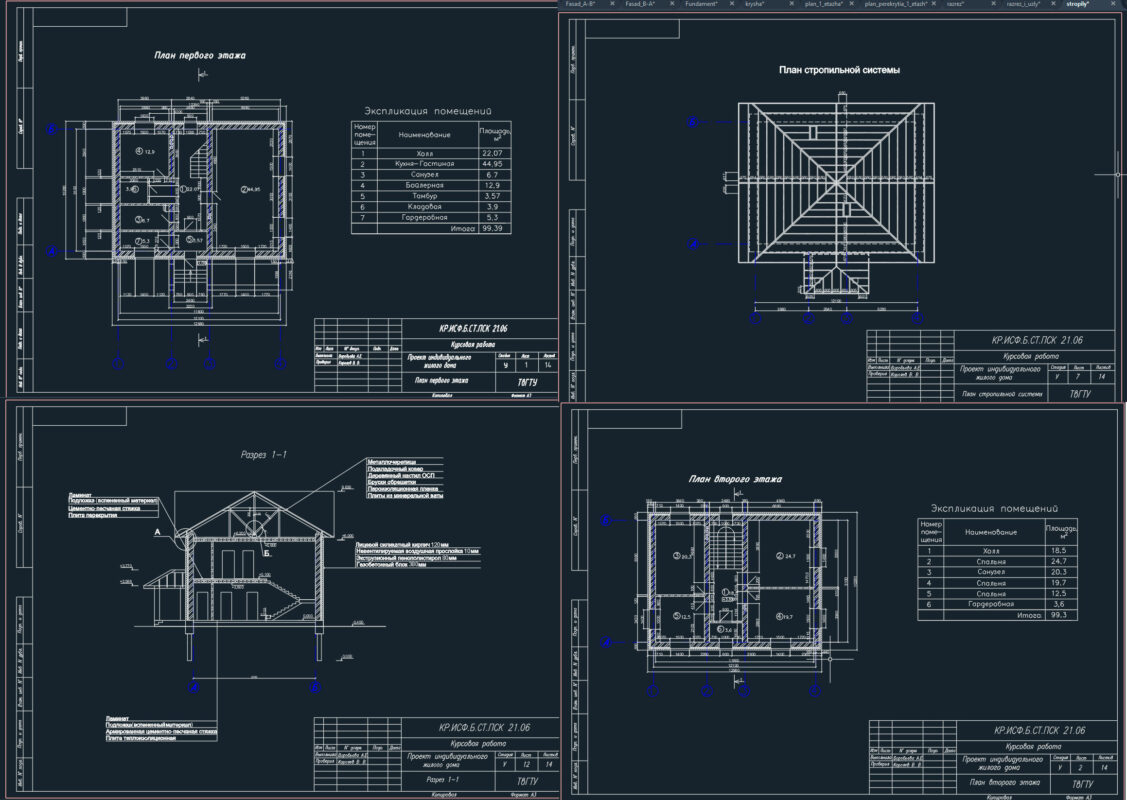

Проект двухэтажный жилой дом разработан на основании задания преподавателя и предусматривает строительство в районе города Тверь, Тверской области. На первом этаже расположено семь помещений, на втором – шесть. Фундамент – свайный из композитной арматуры, стены из силикатного кирпича, перекрытия из многопустотных железобетонных плит, крыша стропильная, кровля из металлочерепицы.

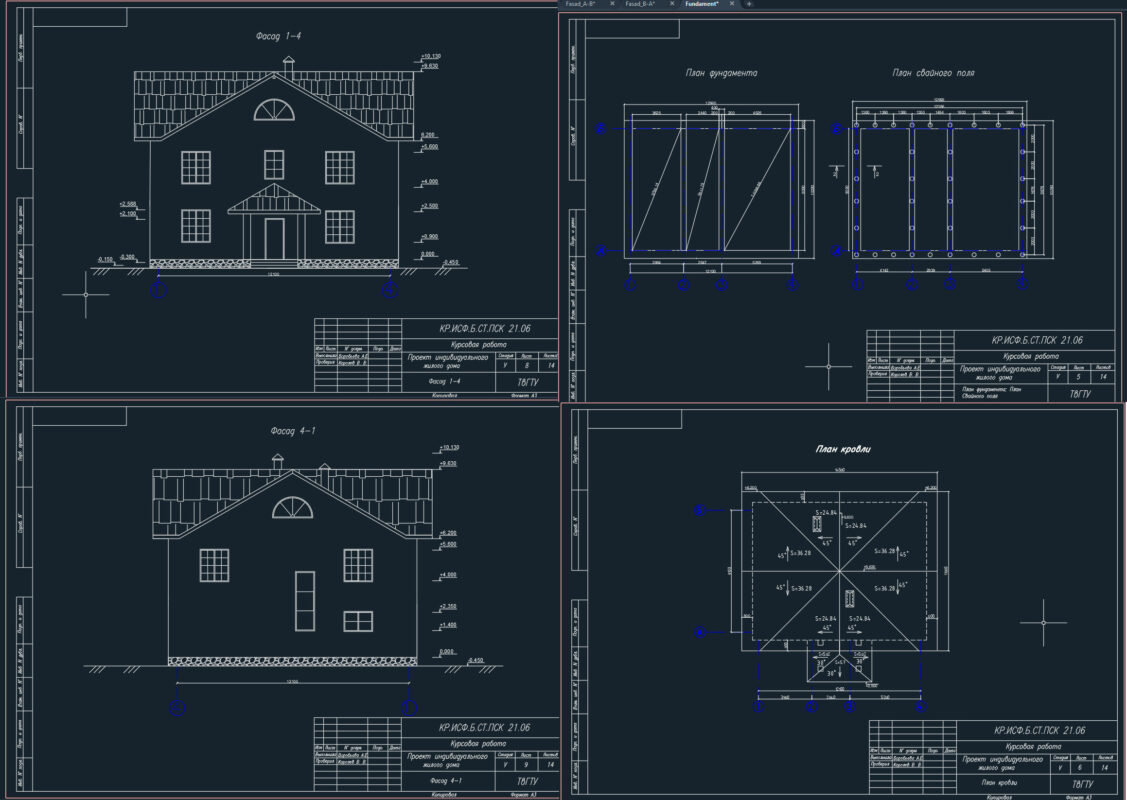

Проектируемый двухэтажный жилой дом имеет размеры по длине 12,98 м и по ширине 9,1м. Общая площадь здания 198,69 м2, жилая площадь 101,85 м2, высота этажа 3,100 м. ,высота здания до конька равна 9.630м.
Конструктивная схема здания – бескаркасная
Свайный фундамент, состоит из буронабивной сваи, монолитного ростверка и композитной арматуры. Ростверк высотой 170 см из них 30 см в земле, свая диаметром 300мм и длиной 2 м.
Стены зданий возводятся из силикатного кирпича на растворе. Толщина наружной стены 590мм, а внутренней несущей 380мм. Для устройства окон и дверей в стенах оставляют проемы, устроенные с четвертями, к которым примыкают элементы проема – коробки. Над проемами укладываются железобетонные перемычки.
В Тверской области равнинный рельеф. В данном районе грунтовые воды неагрессивные, грунты - суглинистые. Уровень грунтовых вод
находится ниже поверхности земли на 2.75 метра. Район не подвержен затоплению.
Средняя температура самого холодного месяца (января) составляет -15°C. [8]
Максимально низкая температура в районе -35°C. [8]
Средняя температура самого теплого месяца (июля) составляет +17,2°C. Максимально высокая температура+ 36°C. [8]
В Тверской области за год в среднем выпадает 550-750 мм осадков. Из всей этой суммы осадков 79% выпадает в жидкомвиде(дождь и морось),18% в твердом (снег, град, дождь со снегом). Устойчивый снежный покров устанавливается в последней декаде ноября. Снежный покров держится 157-160 дней и начинает с середины марта.
1 ИСХОДНЫЕ ДАННЫЕ И КРАТКАЯ ХАРАКТЕРИСТИКА РАЙОНА СТРОИТЕЛЬСТВА
2 ОБЪЕМНО-ПЛАНИРОВОЧНАЯ И АРХИТЕКТУРНО-КОНСТРУКТИВНАЯ СХЕМА
3 ХАРАКТЕРИСТИКА КОНСТРУКТИВНЫХ ЭЛЕМЕНТОВ
4 НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА ЗДАНИЯ
5 ТЭП ПО ГЕНПЛАНУ
