Проект одноэтажного гостевого дома, разделы АР, ИС, КР

Проект индивидуального жилого дома с навесом на участке Одинцовского района, Московской области разработан в соответствии с заданием на проектирование, требованиями Градостроительного кодекса Российской Федерации, Федерального Закона от 22.06.2008 № 123 "Технический регламент о требованиях пожарной безопасности", действующих санитарных, строительных норм, в том числе свода правил СП 55.13330.2011 "Дома жилые одноквартирные" актуализированная редакция СНиП 31-02-2001 и др.

Проект выполнен для строительства для IIВ климатического района, с расчетной температурой наружного воздуха -28°С, расчетная температура внутри помещений +20°С, нормальной зоны влажности, на земельном участке свободным от застройки с обычными геологическими условиями.
Объект одноэтажный прямоугольный в плане, без подвала, с размерами в крайних разбивочных осях 7,27 х 4,54 м., с южной стороны жилого дома расположен навес на два автомобиля, который в отметке крыши блокируется с существующим зданием.

В жилом доме расположены прихожая, гардеробная, кухня, жилая комната и санузел. Подключение к ХВС, ГВС, и отоплению производится к существующему бойлеру и центру водоподготовки, находящемуся в отдельно стоящем здании.
Наружные стены индивидуального жилого дома выполняются из крупноформатного поризованного блока POROTHERM 38 - Wienerberger (Винербергер кирпич) толщиной 380 мм с наружным облицовочным слоем из высококачественного керамического кирпича толщиной 120 мм, т.е. общая толщина стены составляет 500 мм. Перегородки запроектированы из влагостойких пазогребниевых блоков толщиной 80 мм.
Крыша индивидуального жилого дома чердачная, стропильная, с кровлей из металлочерепицы с
организованным водостоком и устройством снегозадержателей.
На чердак предусматривается вход через слуховое окно, оборудованное жалюзями.
Проектируемый навес располагается по фасаду Б-А основного дома. Навес неотапливаемый, ограждающие конструкции из высококачественного керамического кирпича, в два кирпича, толщиной 380мм. Кровля холодная, по деревянной стропильной системе, с обшивкой металлочерепицей, кровля опирается на несущие кирпичные столбы сечением 500х500мм.
Проектируемый жилой дом относится к II степени огнестойкости, классу конструктивной
пожарной опасности С2, нормальному уровню ответственности и классу функциональной пожарной опасности Ф1.4.

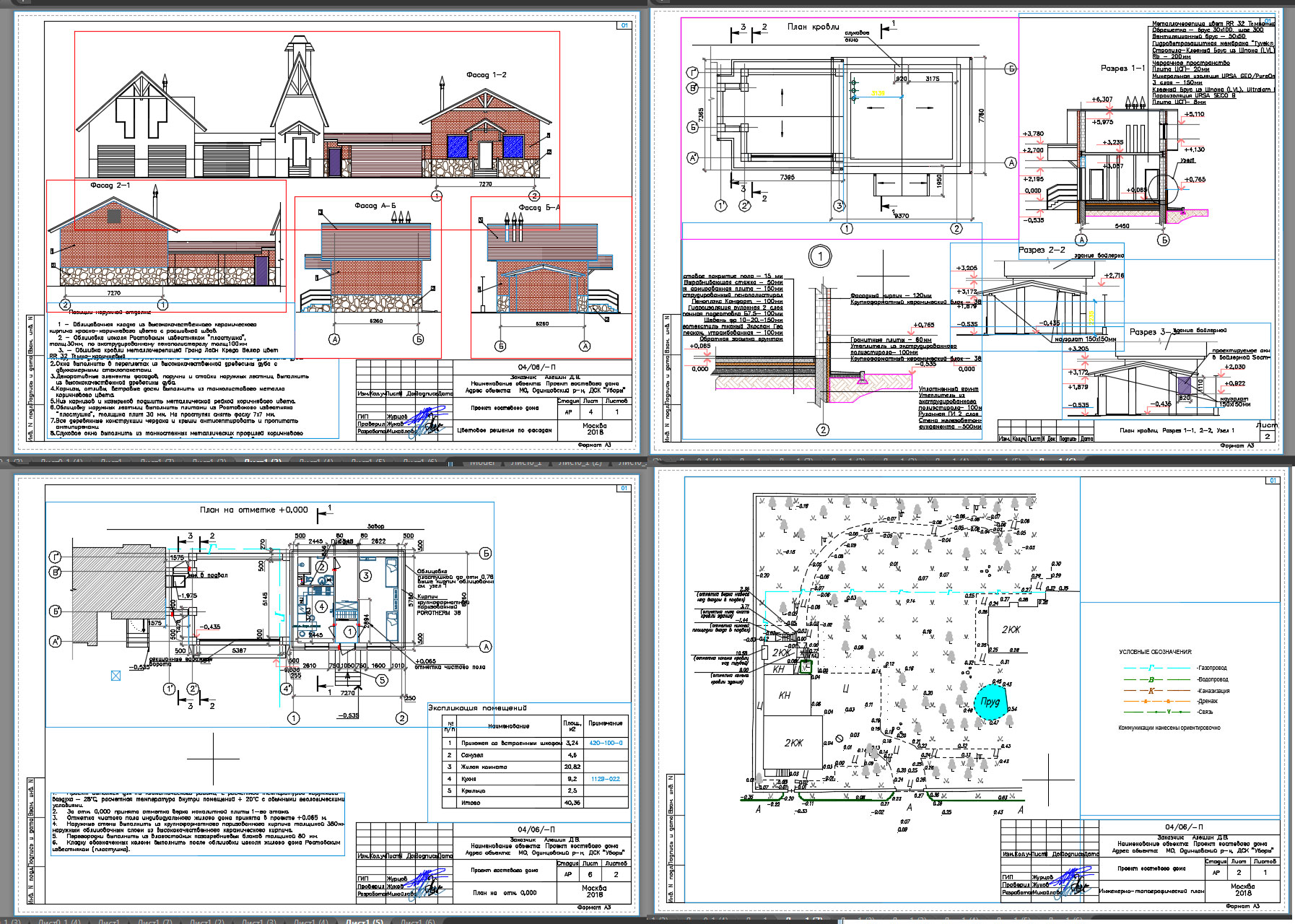

Состав: Генплан, фасады, планировка, разрезы Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:
гостевой_АР.dwg
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта. Посмотрите, как тут скачивать файлы
Автор: Vampzaic
Дата: 2020-04-10
Просмотры: 631
