Проект одноэтажного одноквартирного 3-х комнатного деревянного жилого дома

664

100

Чертеж Проект одноэтажного одноквартирного 3-х комнатного деревянного жилого дома

Проект одноэтажного одноквартирного 3-х комнатного деревянного жилого дома. Размеры здания в плане в осях 13м х 16м. Фундамент - ленточный мелкозаглубленный монолитный. Наружные и внутренние стены - клееный брус сечением 180(Н)х200(В). Цокольное перекрытие - ж.б. монолитное. Окна с тройным остеклением. Крыша стропильная двухскатная. В качестве ограждающих конструкций кровли применены кровельные сэндвич-панели б=150мм. Наружная и внутренняя отделка - светлое дерево, покрытое защитным составом. Цоколь - облицовка камнем.

деревянный. Дом жилой

Автор

Awtor

Дата

21.02.2018

Язык

Русский

Состав

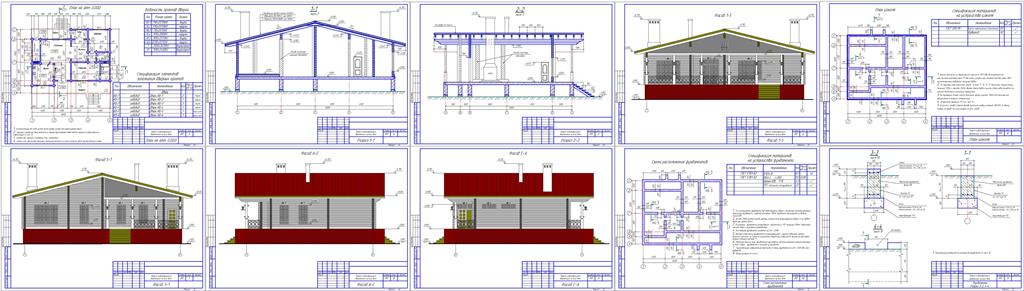

Общие данные. Планы, разрезы, фасады, узлы, кровля

Софт

КОМПАС-3D 9 Как открыть?

Отзывы

Отзывов пока нет

Задать вопрос

Содержимое архива

Дом деревянный
- 06 фасад 1-5.cdw
- 18 закладная МН-1.cdw
- 15 перекрытие цокольного этажа.cdw
- 21 Развертка вентканалов Г.cdw
- 02 Общие данные 2.cdw
- 13 разрезы по цоколю.cdw
- 09 фасад Е-А.cdw
- 20 оконные блоки.cdw
- 33 спецификация панелей.cdw
- 17 узлы по монолитному перекрытию.cdw
- 27 фронтоны террас А.cdw
- 29спецификация на крышу.cdw
- 19 индивид двери.cdw
- 16 схема расположения профнастила.cdw
- 35 план полов.cdw
- 10 схема фундаментов.cdw
- 01Титульный.cdw
- 26 узлы по крыше.cdw
- 28 фронтоны террас Е.cdw
- 04 разрез 1-1.cdw
- 34 план кровли.cdw
- 23 схема расположения строп прогонов.cdw
- 24 схема расположения стропил.cdw
- 03 план.cdw
- 05 разрез 2-2.cdw
- 36 благоустройство.cdw
- 02 Общие данные 1.cdw
- 07 фасад 5-1.cdw
- 11 разрезы по фундаментам.cdw
- 12 план цоколя.cdw
- 31 эскиз стойки.cdw
- 25 разрез по крыше.cdw
- 14 проем ПР1.cdw
- 32 расположение сэндвич-панелей.cdw
- 22 Развертка дымохода Г.cdw
- 30 схема расположения стоек.cdw
- 08 фасад А-Е.cdw
