Проект трехэтажного жилого дома из газобетонных блоков

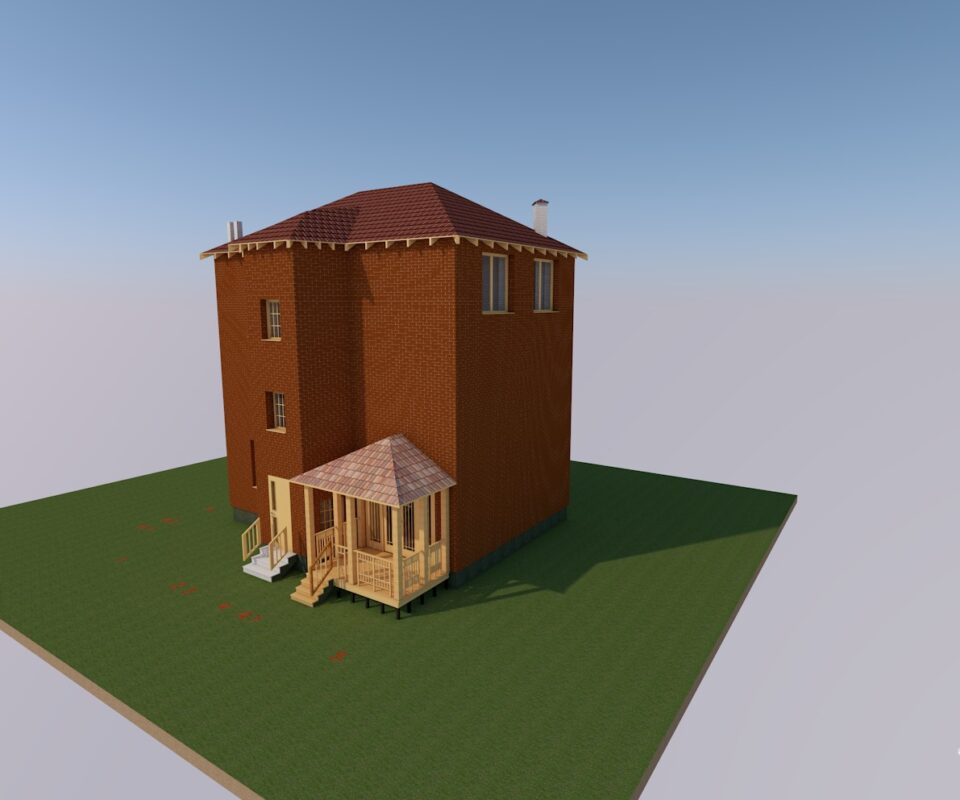

Проект трехэтажного жилого дома, разделы АР и КР. Подсчет объемов работ, ведомости материалов. Монтажные схемы, схемы раскладки плит, кладочные планы стен, план кровли, 3D-модель, визуализация дома. Строительство одноквартирного жилого трехэтажного дома из газобетонных блоков Московская обл.

Характеристика здания
Проектируемое здание относится к классу Ф1.4 по функциональной пожарной опасности согласно «Федеральному закону №123-Ф3 от 22.07.2008». Уровень ответственности - (III) нормальный, согласно изменению ГОСТ 27751-2014. Класс сооружения - КС-2, согласно изменению ГОСТ 27751-2014. Степень огнестойкости III согласно СП 2.13130.2012. Категория здания по взрывопожарной и пожарной опасности Д по СП 2.13130-2012. Класс конструкций по пожарной опасности дома - не ниже С2 по СП 2.13130-2012. Категория сложности инженерно-геологических условий выбрана предварительно - II средняя (в соответствии с СП 47.13330). Точная категория сложности ИГУ установить после проведения инженерно-геологических изысканий. Здание отапливаемое.

Конструктивные решения здания
Проектные решения в настоящем проекте, принятые в рабочих чертежах, соответствуют требованиям экологических, санитарно-гигиенических, противопожарных и других норм, действующих на территории РФ, и обеспечивают безопасную для жизни и здоровья людей эксплуатацию объекта при соблюдении предусмотренных рабочими чертежами мероприятий. Конструкция несущих стен здания выполнена с учетом требований СТО НААГ 3.1-2013 и АТР БГБ 4.1-2015. При проектировании оснований и фундаментов сооружений соблюдены требования нормативных документов по организации строительства (СП 48.13330), земляным работам (СП 45.13330), геодезическим работам (СП 126.13330) и технике безопасности СНиП 12-04-2001. Согласно СП 12.13330.2016 при возведении нового объекта на застроенной территории необходимо учитывать его воздействие на окружающую застройку с целью предотвращения недопустимых дополнительных деформаций.
За условную отметку 0,000 принят уровень земли.
Конструкция дома бескаркасная, с четырьмя несущими наружными стенами по контуру. Здание без подвальное, с техническим неэксплуатируемым чердаком под крышей. Здание имеет прямоугольную форму в плане с эркером, с размерами 6000х9000мм (по осям наружных стен). В осях 4-5/А.1-А запроектирована терраса.
Наружные стены выполнены из газобетонных блоков толщиной 400мм по СТО НААГ 3.1-2015, с облицовкой наружной стороны облицовочным клинкерным кирпичом толщиной 120мм на гибких связях. Внутренние стены выполнены из газобетонных блоков толщиной 200мм по СТО НААГ 3.1-2015. Перегородки выполнены из газобетонных блоков толщиной 100мм по ATP БГБ 4.1-2015.
Согласно СТО НААГ 3.1-2015 фундамент здания с несущими и ограждающими конструкциями из ячеистого бетона (со стеновой конструктивной схемой) должен проектироваться в зависимости от геологических условий строительной площадки и конструктивных особенностей несущего остова. Выбор конструкции и типа фундамента следует производить на основании технико-экономического анализа вариантов с учетом конкретных инженерно-геологических условий площадки строительства, материально-производственной базы и обеспечения предельно допустимых деформаций основания на основании ленточными, плитными или свайными. Сочетание фундаментов различных типов в пределах здания или его отдельных частей (секций), разделенных деформационными швами, не рекомендуется. Фундаменты сооружения, как правило, должны закладываться на одном уровне. Переход от одной отметки заложения подошвы фундамента к другой следует производить по п. 9.66
