Строительство блочного гаража с плитами перекрытия 53.65 м2

Разработка Архитектурно-строительного проекта на строительство блочного сарая/гаража на придомовой территории в Республике Беларусь с разработкой пожарных разрывов. Класс ответственности помещения и огнестойкости IV
По осям 5,7 на 10,3. Строительство здания сарая разработано в соответствии со СНиП 31-02-2001 и СНиП 2.01.07. Высота потолка принята +2.800, что соответствует СНиП(23-01). Кладка наружных стен и перегородок выполнена из блоков на специальном клеевом составе. Рабочие чертежи АС-49-29-10-2018

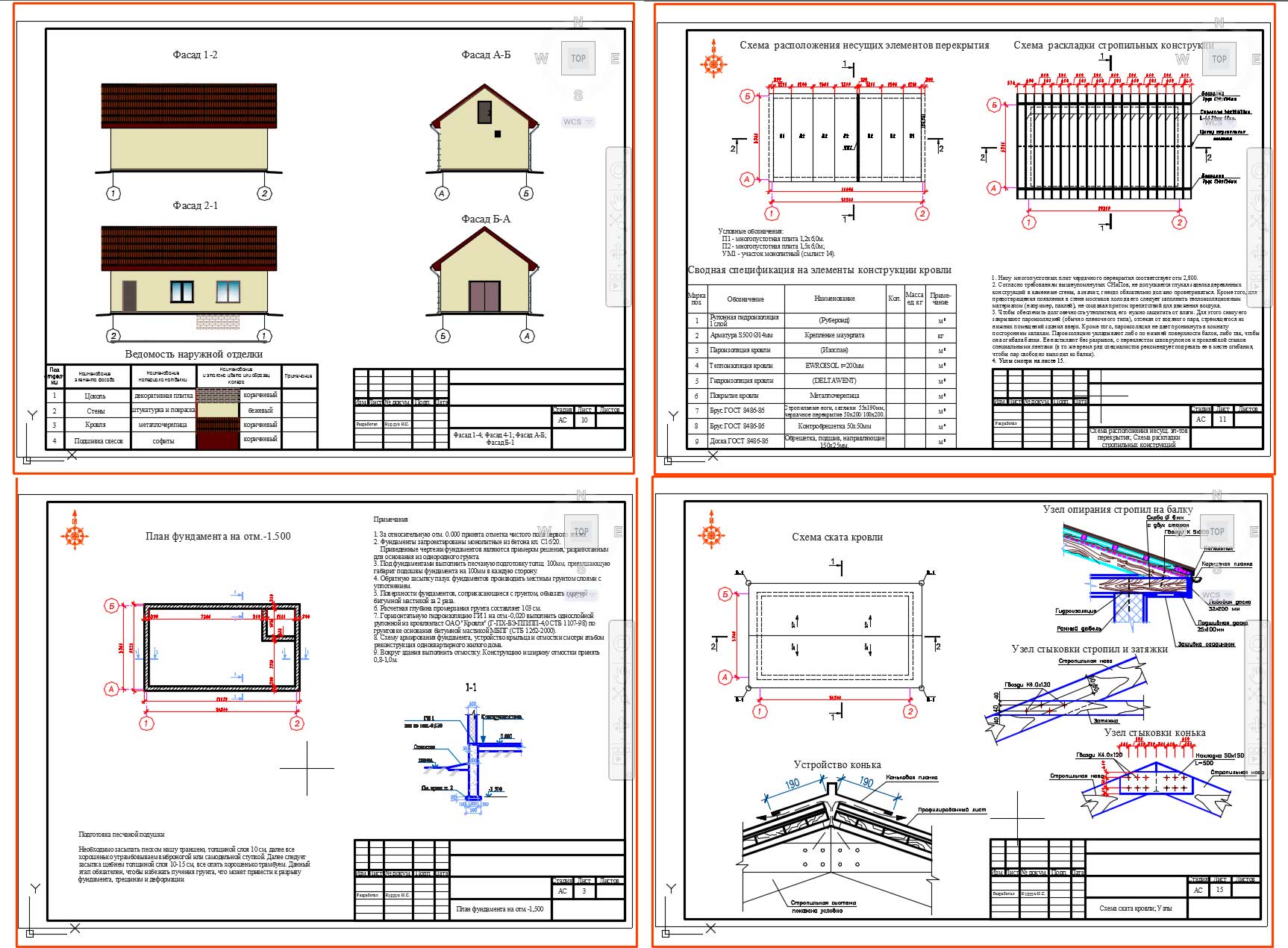

Состав: Общие данные, План фундаментов, Схема армопояса, Схема опирания перемычек на несущие стены, План на отм.0,000, Фасады, Разрез, Схема устройства пола по грунту, Фасады (цветовое решение), Схема расположения несущих элементов перекрытия, Схема раскладки стропильных конструкций, Схема опирания плиты на армопояс, Схема заделки швов между плитами, Узлы монолитного участка, Схема ската кровли, узлы Язык документа
