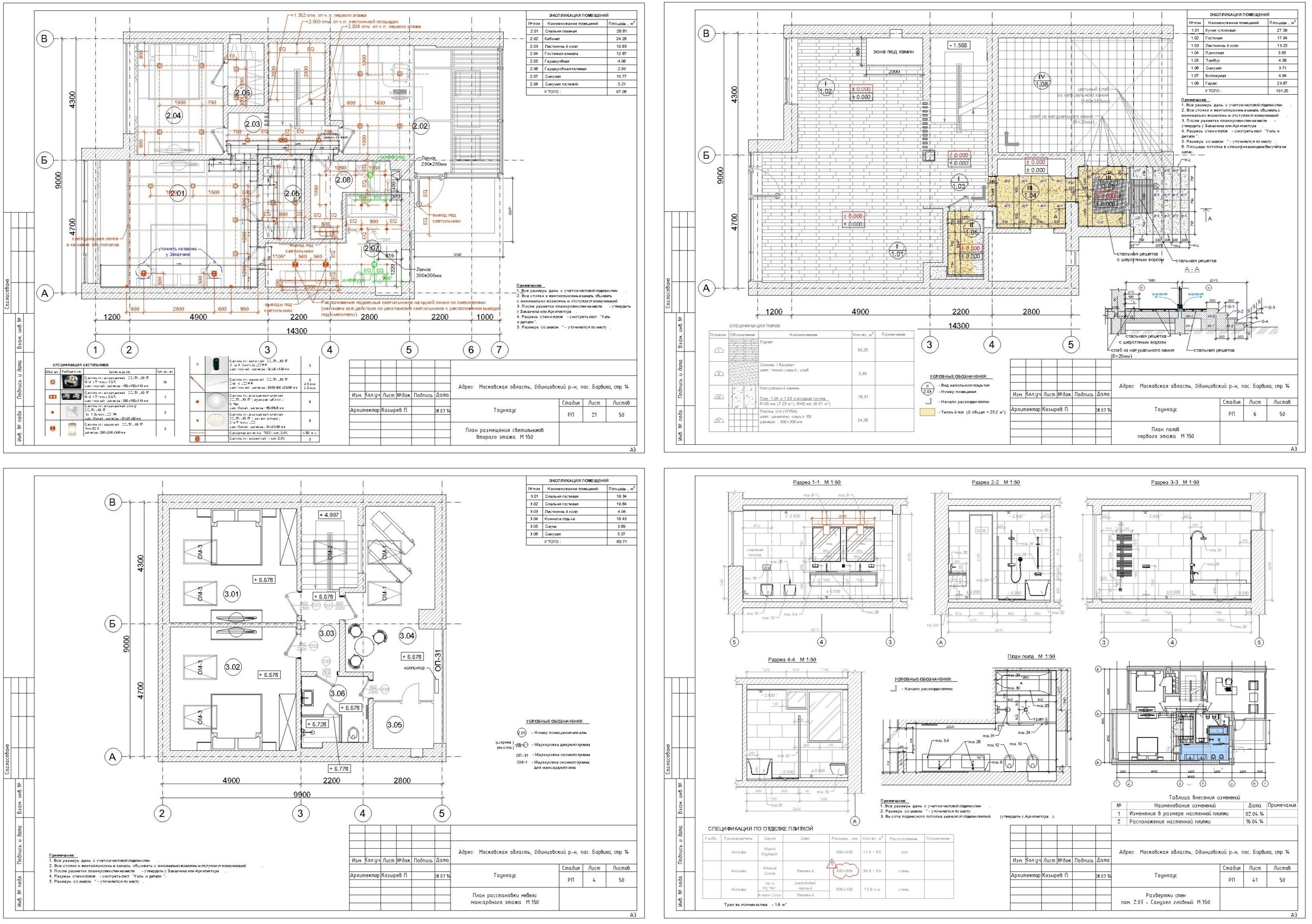

В данной рабочем проекте 3-х этажного таунхауса с подвальным помещением представлены чертежи планов этажей, планов полов, планов потолков и осещения, развертки санузлов.
Состав:
- План с расстановкой мебели первого этажа;
- План с расстановкой мебели второго этажа;
- План с расстановкой мебели мансардного этажа;
- План с расстановкой мебели подвального этажа;
- План полов первого этажа;
- План полов второго этажа;
- План полов мансардного этажа;
- План полов подвального этажа;
- План потолков первого этажа;
- План потолков второго этажа;
- План потолков мансардного этажа;
- План потолков подвального этажа;
- План светильников первого этажа;
- План светильников второго этажа;
- План светильников мансардного этажа;
- План светильников подвального этажа;
- План выключателей и розеток первого этажа;
- План выключателей и розеток второго этажа;
- План выключателей и розеток мансардного этажа;
- План выключателей и розеток подвального этажа;
- Развёртки всех санузлов с узлами.
* фасады и общие разрез - отсутствуют
