Дом с мансардой и хозяйственными постройками

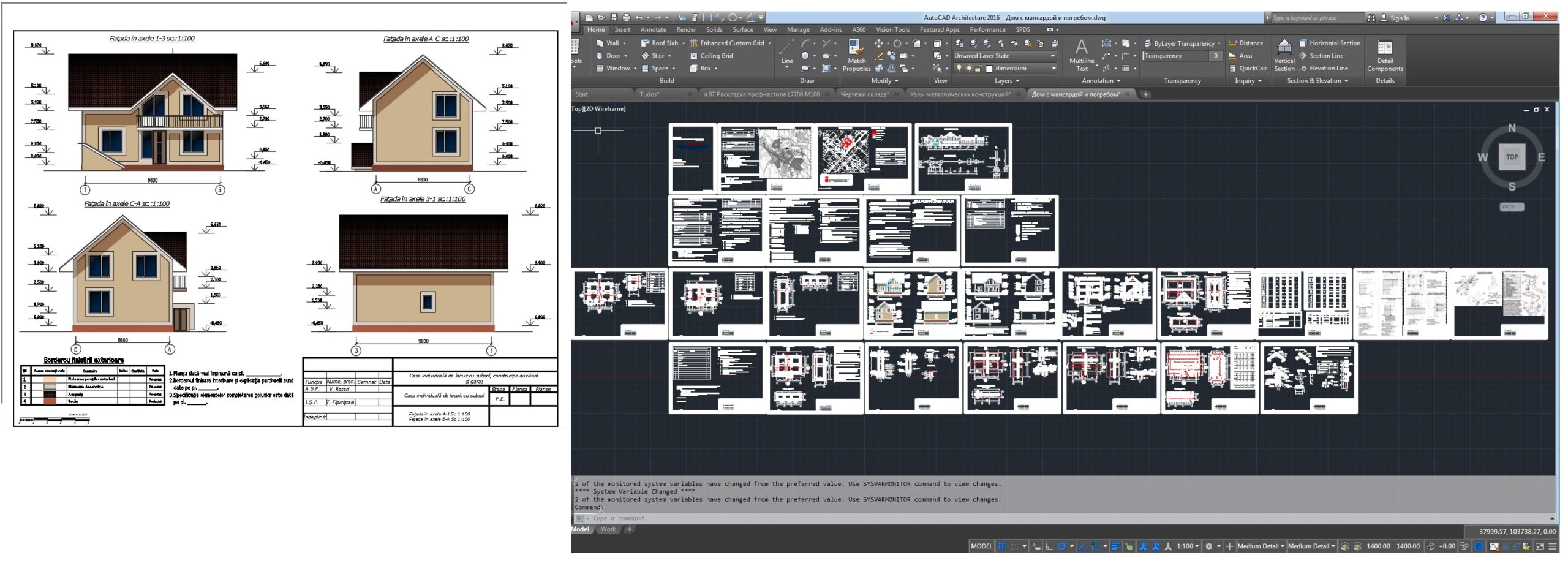

Проект состоит из: общих данных, плана земли, плана мансарды, фасадов, разрезов, плана этажа, плана стропил, конструктивных узлов, технических условий. Конструкции рассчитаны на 8-балльную сейсмическую зону.
Режим высоты - цокольный и мансарда.
Строение с железобетонным корпусом и кладкой.
Фундамент - ленточный тип.
Крыша - Метало-черепица кровельная.

ОБЩИЕ ДАННЫЕ
Проект выполнения: Индивидуальный жилой дом с подвалом, вспомогательной постройкой и гаражом, расположенный в т. Дрокия Ул. Хайдеу 37 основана на нормативной документации, действующей на территории Республики Молдова

АРХИТЕКТУРНЫЕ РЕШЕНИЯ
Индивидуальный жилой дом представляет собой многоугольную форму с максимальными размерами 10,00 х
7,20 (м), вспомогательная конструкция 10,20 х 2,50 (м) и гараж с размерами 4,00 х 10,50 (м).
Высота режима S + P + M.
Высота первого этажа 2,550 и чердак 2,50.
Наружные стены выполнены из железобетонных каркасов и известняковой кладки.
Перегородки - 200 мм фортан и гипсокартон. Изоляционный материал используется в качестве теплоизоляционного материала.
пенополистирола δ = 50 мм и δ = 100 мм.
Освещение помещения обеспечивается через окна и источники света
электрический.
Крыша на склонах с 15, 30 и 45 наклонена металлической черепицей на деревянных балках.
Блоки окон и наружных дверей - стеклопакеты, с металлопластиковыми профилями с двумя проводами
стекло.
Отделка фасадов по краю отделки фасада. Дом столба шириной 1,0 м будет
выполнять по всему периметру тротуарной плитки здания.
ВЫПОЛНЕНИЕ РАБОТ
ОБЩИЕ УКАЗАНИЯ
Выполнение здания будет осуществляться в соответствии с Графиком III-4-80, CHIP III-17-78, CHIP
III-16-80. Отделочные работы будут выполнены только после того, как крыша будет выполнена, все они выложены.
коммуникации.
ВНЕШНЯЯ ОТДЕЛКА
Фасады будут выполнены в следующей последовательности:
1. Клей для полистирола будет наноситься на наружные стены;
2. Монтаж пенополистирола для фасадов;
3. Интервальный стол;
4. сетка из стекловолокна;
5. Разводной стол;
6. крякать краску;
7. Декоративная штукатурка.
Фасады будут отделаны декоративной штукатуркой, основание - декоративными плитами типа натурального камня.

Состав: Проект состоит из: общих данных, плана земли, плана мансарды, фасадов, разрезов, плана этажа, плана стропил, конструктивных узлов, технических условий. Язык документа

Софт: AutoCAD 2016

Файлы:

Каталог / Строительство / Проекты домов / Дом с мансардой и хозяйственными постройками

Дом с мансардой и погребом\11.jpg
Дом с мансардой и погребом\8.jpg
Дом с мансардой и погребом\9.jpg
Дом с мансардой и погребом\acoperiș3.jpg
Дом с мансардой и погребом\acoperiș5.jpg
Дом с мансардой и погребом\Plan 10004.TIF
Дом с мансардой и погребом\Дом с мансардой и погребом.dwg
