Малоэтажное жилое здание из мелкоразмерных элементов

Тамбовский государственный технический университет
Кафедра архитектуры, строительства и транспорта
Курсовой проект по дисциплине «Теория конструирования зданий»
На тему: «Малоэтажный жилой дом из мелкоразмерных элементов»
Тамбов 2017

1. Район строительства: город Магадан
2. Конструктивная система: стеновая
3. Конструктивная схема -
4. Фундамент: сборный
5. Наружные стены: кирпичные с наружным утеплением
6. Перекрытия -железобетонные
7. Лестница: металическая
8. Крыша -
9. Кровля: керамическая черрепица
10. Грунты основания: пучинистые
10.Уровень грунтовых вод -ниже поверхности земли на 5 м
Состав графической части:
1. Совмещенный план 1-то и типового этажей (М 1:100);
2. Фасад со стороны входа (М 1:100);
3. Поперечный разрез по лестничной клетки (М 1:100);
4. Фрагмент продольного разреза (одной секции) по этажной площадке (М 1: 100);
5. Совмещенные планы фундаментов, подвала, перекрытий типового этажа, покрытия, кровли (М 1: 200);
6. Конструктивный разрез по наружной стене (М 1:50, 1:20);
7. Конструктивные узлы, детали (М 1:10, 1:20);

Введение
1. Природно-климатические характеристики района строительства.
2. Требуемые параметры проектируемого здания
3. Функциональный процесс здания
4. Объемно-планировочное решение здания
5. Конструктивное решение здания
5.1. Фундамент
5.2. Наружные и внутренние стены
5.3. Перекрытие
5.4. Чердачное перекрытие
5.5. Стропила
5.6. Кровля
5.7. Двери
5.8. Перегородки
5.9. Окна
5.10. Пол
5.11. Лестницы
6. Санитарно-техническое и инженерное оборудование здания
7. Архитектурно-художественное решение здания
8. Теплотехнический расчет наружной стены
Литература

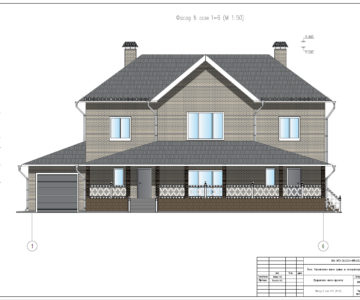

Состав: 4 фасада, разрез 1-1, разрез2-2, план на отм.+0.000,план на отм. +3.000, узел 1,узел 2, узел 3, разрез 3-3, план перекрытия на отм.+0.3000, план фундаментов, план стропил, план кровли, узел 4, экспликация полов. Язык документа

Софт: ArchiCAD 19

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Малоэтажное жилое здание из мелкоразмерных элементов

теория конструирования зданий\конструкции.dwg
теория конструирования зданий\лист задания.jpg
теория конструирования зданий\лист задания2.jpg
теория конструирования зданий\пояснительная записка.docx
теория конструирования зданий
