120-квартирный многоэтажный жилой дом

0
3
466
0
0
400

Кафедра проектирования зданий. Курсовой проект по дисциплине "Архитектурное проектирование".

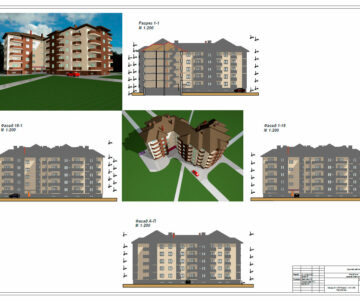

Здание в плане имеет Г-образную форму, т.к. расположено на перекрестке, торцевые секции выходят на улицы, а центральная ориентирована на перекресток. Композиционно дом представляет собой три объёма, представляющие три секции разной этажности. Две торцевые шести этажные секции симметричны относительно оси совпадающей и осью привязки Г угловой секции. Центральный объем восьми этажный.
Композиция здания построена на нюансном соотношении объемов и чередовании метрических и ритмичных рядов. Тем не мение с основных видовых точек главную роль играет центральная часть здания, в виду своей массы и положения, Она подчиняет себе боковые объемы и получается уравновешенная ценрализированная композиция.
Каждая секция также состоит из нескольких объемов, которые выступая за основной объем создают игру света и тени. Метрические ряды образуются горизонтальным членением - скнами балконов и общих комнат, которые в свою очередь компануются в ритмические ряды.
Конструктивная часть:
В здании используются несущие кирпичные стенs в качестве конструктивной основы. они придают жесткость как в продольном так и в поперечном направлениях. Данная схема является наиболее экономичной, экологичной и удовлетворяет всем необходимым параметрам. фундаменты свайные из железобетонных элементов, забиваемых до твердого основания. Несущие стены кирпичные, наружные трехслойные тоkщиной 640 мм, внутренние 380 мм. внутренние перегородки выполняются из пенобетонных блоков толщиной 180 мм.
Перекрытия из многопустотных плит с монолитными участками.
Крыша скатная на деревянной стропильной системе с холодным чердаком. Используется профнастил для покрытия.
В оконных проемах используются пластиковые окна. Межкомнатные двери филенчатые деревянные, входные металлические. Внутренние стены штукатурятся.
Записки нет, только модель и ОД.
