18-этажного жилой дом

Дипломный проект
Тема: «Многоэтажное жилое здание г.Челябинске»
Южно-Уральский Государственный Университет
Факультет металлургический
Кафедра Промышленное и гражданское строительство

В данной работе рассматриваются вопросы по возведению 18-этажного жилого дома. Представлены основные объемно-планировочные и архитектурно-конструктивные решения проектируемого здания, произведен теплотехнический расчет наружной стены, чердачного перекрытия. Выполнен расчет монолитного железобетонного перекрытия на действие нагрузок с применением ПК «Лира», выполнено армирование плиты, расчет свайного фундамента под колонну, расчет несущей способности забивной сваи, отказа сваи, а также произведен расчет железобетонного лестничного марша.
Описана технология выполнения работ по возведению надземной части здания, разработан график производства работ. Разработан строительный генеральный план на период возведения надземной части здания. Произведено экономическое сравнение 2 вариантов локальных смет для диафрагм жесткости. Разработаны и описаны мероприятия по технике безопасности и экологической защите.

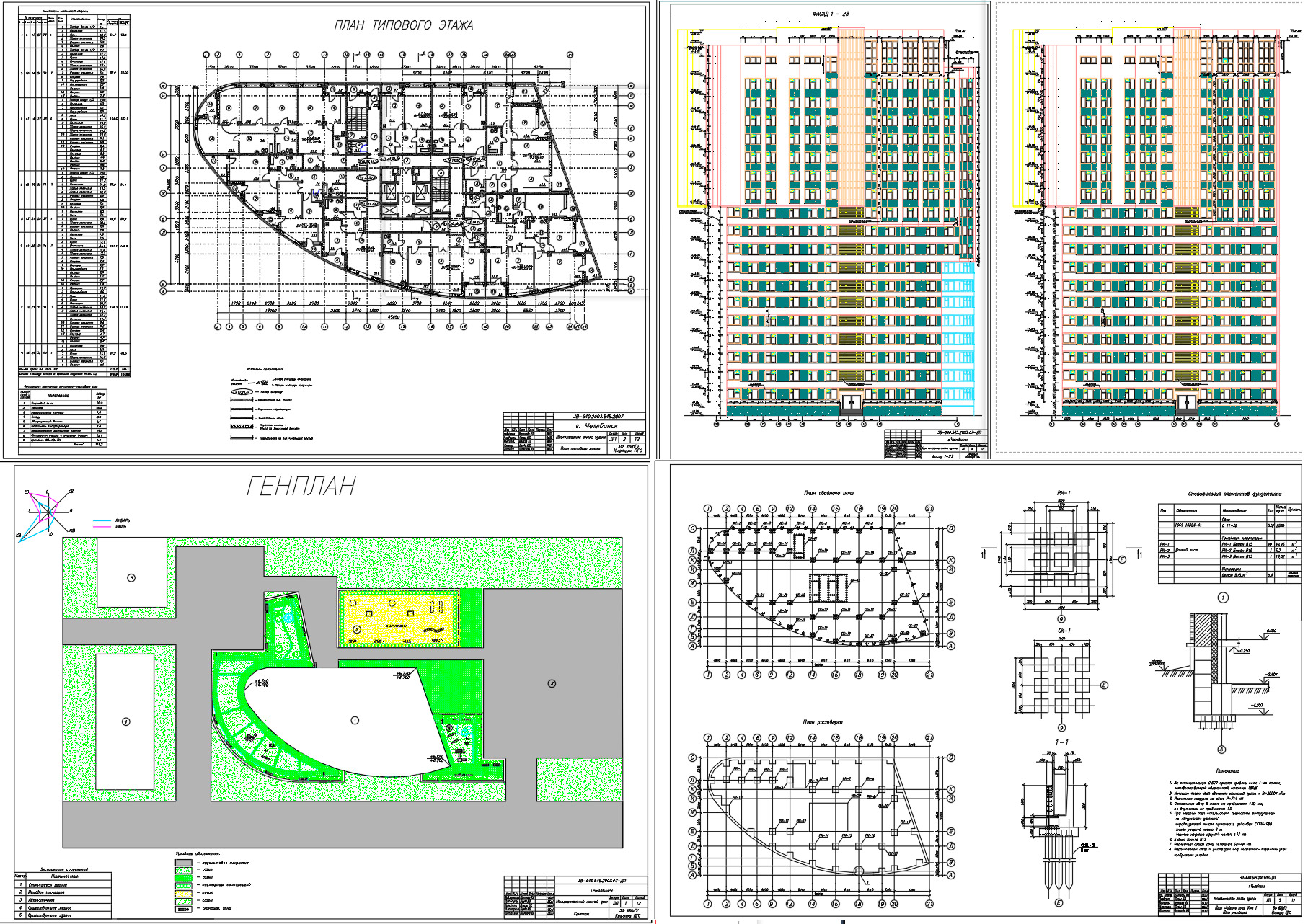

Состав: ПЗ, Графическая часть – 12 л. А1 Армирование плиты, Фасад, Генплан, Календарный план, Лестничный марш, План этажа, Разрезы, Стройгенплан, Тех карты на земляные работы и фундамент Язык документа

Софт: AutoCAD 14

Файлы:
сравнение смет/
сравнение смет/Монолитные диафрагмы.doc
сравнение смет/Сборные диафрагмы.doc
сравнение смет/Сравнение.doc
Аннотация к проекту.doc
вид сеток 2 прав.dwg
генплан гот.dwg
Доп к титулам.doc
Календарь.dwg
Лестничный марш.dwg
план тип эт вес линий.dwg
Прил геологический разрез.doc
ࠧ१ ? ?㭤.dwg
стройгенплан ГОТ.dwg
ТехКарта земл раб ГОТ.dwg
ТехКарта на фунд.dwg
Титулы к разделам.doc
Титульный к диплому.doc
фасад цвет[1].dwg
фунд правильн.dwg
Пояснительная записка/
Пояснительная записка/~$хит раздел.doc
Пояснительная записка/Архит раздел.doc
Пояснительная записка/ведомость объемов работ.xls
Пояснительная записка/Конструктив.doc
Пояснительная записка/Оглавление.doc
Пояснительная записка/плита.doc
Пояснительная записка/Прил геологический разрез.doc
Пояснительная записка/Технология.doc
Пояснительная записка/Экология.doc
