26-этажный жилой дом с коммерческими помещениями в г. Краснодаре

Кубанский Государственный Технологический Университет Кафедра строительных конструкций Выпускная квалификационная работа На тему: 26-этажный жилой дом с коммерческими помещениями в г. Краснодаре Краснодар 2020

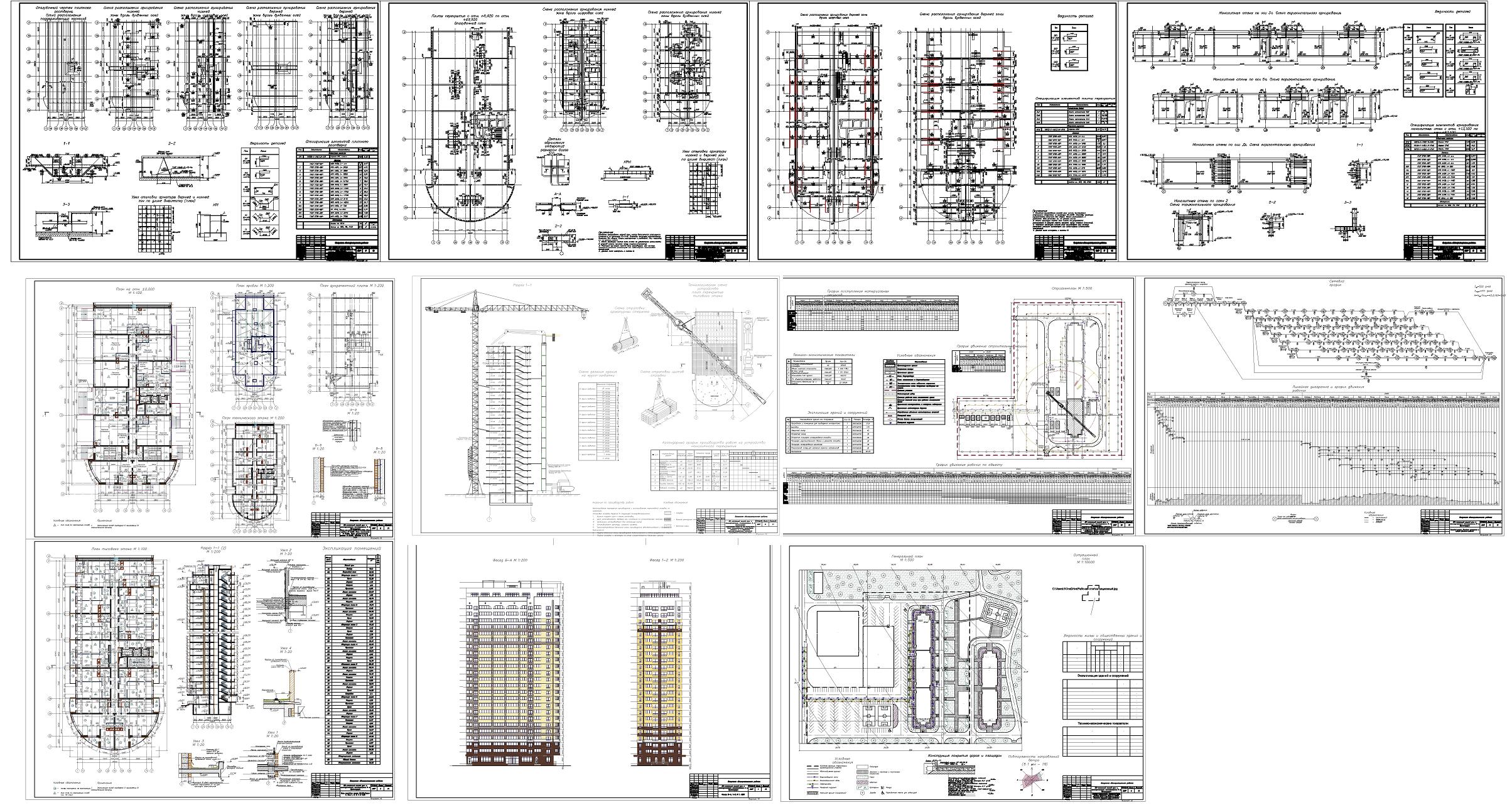

Выпускная квалификационная работа содержит 11 листов чертежей форматаА1, текстовый документ на 165 листах формата А4, включающий 20 рисунков, 29 таблиц, список использованных источников. В пояснительной записке описаны: ГЕНЕРАЛЬНЫЙ ПЛАН,АРХИТЕКТУРНЫЕ РЕШЕНИЯ, КОНСТРУКТИВНЫЕ РЕШЕНИЯ,ТЕХНОЛОГИЯ ВОЗВЕДЕНИЯ ЗДАНИЯ, ПОДБОР БАШЕННОГО КРАНА,СТРОИТЕЛЬНЫЙ ГЕНЕРАЛЬНЫЙ ПЛАН, СМЕТНАЯ СТОИМОСТЬЖИЛОГО ДОМА, БЕЗОПАСНОСТЬ ЖИЗНЕДЕЯТЕЛЬНОСТИ ИЭКОЛОГИЧНОСТЬ.. Тема ВКР - «26-этажный жилой дом с коммерческими помещениями в г.Краснодаре» Содержание Введение 10 1 Нормативные ссылки 11 2 Исходные данные 12 2.1 Сведения о природно-климатических условиях территории, на которой располагается земельный участок 13 2.2 Сведения о прочностных и деформационных характеристиках грунта в основании объекта капитального строительства 15 2.3 Сведения о гидрогеологических условиях 15 3 Сведения о потребности объекта в инженерном обеспечении 16 3.1 Электроснабжение 16 3.2 Водоснабжение и канализация 16 3.3 Теплоснабжение 16 3.4 Описание системы рабочего и аварийного освещения 17 4 Генеральный план 17 4.1 Обеспечение жизнедеятельности маломобильных групп населения 17 4.2 Описание организации рельефа вертикальной планировкой 18 5 Архитектурно-строительная часть 19 5.1 Объемно-планировочные решения 19 5.2 Конструктивные решения 21 5.3 Описание решений по благоустройству территории. Обоснование схем транспортных коммуникаций 22 5.4 Санитарно-эпидемиологические мероприятия 22 5.5 Теплотехнический расчет ограждающих конструкций здания 23 5.6 Расчет паропроницаемости 26 6 Расчетно-конструктивная часть 33 6.1 Общие положения 33 6.2 Исходные данные 34 6.3 Конструктивные решения 36 6.4 Расчет нагрузок 37 6.4.1 Постоянные нагрузки 37 6.4.2 Полезные нагрузки 37 6.4.3 Снеговая нагрузка 38 6.4.4 Сбор вертикальных нагрузок 39 6.4.5 Ветровая нагрузка 51 6.4.6 Сейсмическая нагрузка 51 6.5 Выполнение расчета 54 6.5.1 Подбор арматуры в фундаментной плите на отм. - -4.700 57 6.5.2 Конструирование фундаментной плиты на отметке - -4.700 63 5.5.3 Подбор арматуры в плите перекрытия на отм. +6.920…69.920 64 6.5.4 Конструирование фундаментной плиты 68 7 Организация строительства 69 7.1 Анализ условий строительства 69 7.2 Методы производства работ 69 7.2.1 Земляные работы 70 7.2.2 Бетонные и железобетонные работы 71 7.2.3 Каменно-монтажные работы 73 7.2.4 Отделочные работы 73 7.3 Выбор основного монтажного механизма 74 7.3.1 Технические характеристики крана Liebherr 132 EC-H8: 77 7.4 Составление калькуляции трудовых затрат и заработной платы 79 7.5 Стройгенплан 81 8 Организация, планирование и управление в строительстве 82 8.1 Подсчет объемов строительно-монтажных работ 82 8.2 Материально-технические ресурсы строительства 84 8.2.1 Расчет потребности в строительных материалах, деталях, конструкциях и полуфабрикатов 84 8.2.2 Расчет потребности в воде для нужд строительства и определение диаметра труб временного водопровода 85 8.2.3 Расчет потребности в электроэнергии, выбор трансформаторов и определение сечения проводов временных электросетей 90 8.3 Строительный генеральный план 94 8.3.1 Расчет численности персонала строительства 95 8.3.2 Определение состава площадей временных зданий и сооружений 98 8.3.3 расчет складских помещений и складских площадей 100 8.4 Методы производства строительно-монтажных работ 104 8.4.1 Организационно-технологическая схема возведения объекта 104 8.4.2 Методы производства работ 105 8.4.3 Таблица работ и ресурсов сетевого графика 107 8.4.4 Сетевой график и его оптимизация 108 9 Технико-экономические показатели по проекту 111 10 Экономика строительства 114 11 Безопасность и экологичность 122 11.1 Техника безопасности и охрана труда 122 11.1.1 Анализ опасных и вредных производственных факторов строительного производства 122 11.1.2 Производственная санитария и гигиена труда 123 11.1.3 Обеспечение безопасности при производстве строительных работ 127 11. 2 Пожарная безопасность 129 11.2.1. Обеспечение пожарной безопасности объекта проектирования. 129 11.2.2 Обеспечение пожарной безопасности на строительной площадке 130 11.3 Экологическая безопасность 131 11.3.1 Охрана почвы 131 11.3.2 Сбор и утилизация твердых отходов производства 132 Заключение 133 Список использованных источников 134 Приложение А 137 Приложение Б Приложение В Приложение Г Протокол расчета Приложение Д 149 ГП Генеральный план на одном листе формата А1. АР Архитектурно-строительные решения на трех листах формата А1. КЖ Конструкции железобетонные на четырех листах формата А1. ТК Технологическая карта на одном листе формата А1. СГП Стройгенплан на одном листе формата А1. СГ Сетевой график на одном листе формата А1.

Проектируемое здание состоит из одной точечной блок-секции простой формы в плане 26-этажное и включает в себя:
-техническое подполье (на отм. -4.73);
-встроенно-пристроенные помещения общественного назначения (1-й этаж);
-квартиры (1-й … 24-й этажи);
-технический этаж (на отм. +73,200);
-пентхаусы (на отм. +75,800).
Техническое подполье высотой от пола до потолка 4,5 м включает в себя технические помещения для обслуживания здания (насосная, ИТП, венткамеры, электрощитовые).
На первом этаже запроектированы офисные помещения, для которых предусмотрены санузлы, кладовые уборочного инвентаря и помещения приема пищи. На первом этаже расположены офисыс возможностью обслуживания МГН.
Общественные помещения изолированы от жилой части и имеют отдельные входы. Высота первого этажа –4,2 м, и 4,23 м (в чистоте).
В жилом доме на 2-24 этажах запроектированы одно-, двух- и трехкомнатные квартиры. В каждой квартире запроектированы балконы или лоджии с аварийным выходом, с глухим простенком не менее 1200 мм, имеется жилая комната, прихожая, кухня и сан.узел (совмещенный или раздельный, в зависимости от типа квартиры). Высота жилого этажа составляет 3,0 м (в чистоте). Лестнично-лифтовые узлы ориентированы на дворовое пространство. Три лифта обслуживают жилые этажи, один из лифтов (грузопассажирский 1000 кг) дополнительно обеспечивает транспортирование пожарных подразделений. Выход в воздушную зону и далее в незадымляемую лестничную клетку осуществляется через лифтовый холл (двери лифтов и лифтового холла - противопожарные). Двери, выходящие на балкон воздушной зоны самозакрывающиеся с уплотнением в притворах.
Вход в жилую часть осуществляется со стороны дворовой территории через тамбур входа 2600х1800 мм. Входные двери в жилую часть здания оборудованы кодовыми замками. Для обслуживания жилого дома на первом этаже предусмотрены комната консьержа и комната уборочного инвентаря.
Для жилого дома предусмотрены 3 лифта:
2 пассажирских грузоподъемностью 400кг и 1 грузопассажирский 1000кг, фирмы OTIS, с машинным отделением. Лифт (грузопассажирский 1000кг, скорость 1.6м/с) обслуживает жилые этажи и обеспечивает возможность беспрепятственного прохода в кабину лифта носилок и крупногабаритных грузов: ширина площадки перед лифтом -1,7 м (не менее 1,5 м по п. 4.9 СП 54.13330.2016).
