Многоэтажный жилой дом в г.Темрюк

Кубанский государственный технологический университет
Кафедра архитектуры гражданских и промышленных зданий и сооружений
Курсовой проект по дисциплине «Архитектура гражданских и промышленных зданий»
на тему: «Многоэтажный жилой дом в г.Темрюк»
Краснодар 2016

Многоэтажное гражданское здание из крупных сборных конструктивных элементов в г. Темрюк
В ней представлены:
основные объёмно-планировочные и конструктивного решения здания;
теплотехнический расчет стены и покрытия;
расчёты звукоизоляции межквартирной стены и междуэтажного пе-рекрытия;
технико-экономические показатели.
Пояснительная записка иллюстрирована необходимыми пояснения-ми и рисунками, а также схемами ко всем расчетам.

1.1 Общая характеристика здания:
- степень огнестойкости 2
- степень долговечности 1
- класс здания 1
1.2 ТЭП объёмно – планировочных решений.
Девятиэтажное здание (двухсекционное) запланировано для стро-ительства в городе Темрюк.
Здание в плане имеет размеры:
Длина 58100 мм.
Ширина 14400 мм.
Здание секционного типа, состоит из двух жилых секций на каж-дом этаже которой – четыре квартиры состоящие из:
двух квартир общей площадью - 77,93 м2
- 1 общей комнаты (ОК); площадью – 18,64 м2
- 1 спальной комнаты (СК); площадью - 15,17 м2
- 1 кухни (К); площадью – 13,07 м2
- 1 санитарного узла; площадью – 3,9 м2
двух квартир общей площадью - 82,14 м2
- 1 общей комнаты (ОК); площадью - 17,96 м2
- 1 спальной комнаты (СК); площадью - 14,4 м2
- 1 спальной комнаты (СК); площадью - 11,7 м2
- 1 кухни (К); площадью – 11,76 м2
- 1 санитарного узла; площадью – 3,9 м2
Здание имеет две лестничные клетки, освещаемые через оконные проёмы.
Высота этажа принимается 2800 мм.

Содержание

Реферат………..…………………………………………………………………3
Содержание……………………………………………………………………...4
Введение…………………………………………………………………………5
1 Основные объёмно-планировочные решения зда-ния………………………6
2 Основные конструктивные решения здания ………..………………………7
3 Теплотехнический рас-чёт…………………………………………………….14
4 Расчеты звукоизоляции ……………………...……………………..………...21
5 Список литерату-ры……………………………………………………………23

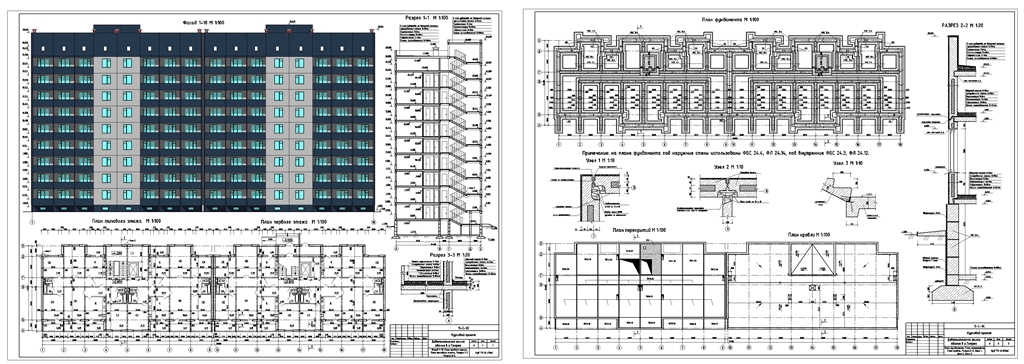

Состав: Фасад 1-18, План первого этажа, План типового этажа, Разрез 1-1, Разрез 3-3, План фундамента, План перекрытия, План кровли, Разрез 2-2, Узел 1, Узел 2, Узел 3, ПЗ Язык документа

Софт: AutoCAD 2016

Файлы:
poyasnitelnaya_zapiska_zh.docx
ZhEVLAK.dwg
