9-этажный кирпичный жилой дом г. Саратов

СГТУ им. Гагарина Ю.А.
Кафедра ПГС
Дипломный проект
Тема: 9-этажный кирпичный жилой дом Саратов
2016 Саратов

В данной выпускной квалификационной работе рассматриваются вопросы по возведению 9-этажного жилого дома в г. Саратов. Представлены основные объемно-планировочные и архитектурно-конструктивные решения проектируемого здания, произведен теплотехнический расчет наружной стены. Выполнен расчет свайного фундамента, монолитного ростверка, несущей кирпичной стены.
Описана технология выполнения свайных работ, устройства монолитного ростверка; разработан график производства работ. Разработан строительный генеральный план на период возведения надземной части здания. Разработаны и описаны мероприятия по технике безопасности и экологической защите.
Выпускная квалификационная работа выполнена в соответствии с целевыми установками и исходными данными задания.
В архитектурно – строительном разделе разработаны фасад, генплан, планы и разрезы жилого дома в соответствии с действующими строительными нормами, произведён теплотехнический расчёт.
В расчетно-конструктивном разделе рассчитаны основные несущие конструкции здания: кирпичный простенок, свайное поле, свайный ростверк. При расчётах использовались действующие нормативные документы и справочная литература.
В разделах технология строительного процесса и организация строительства разработаны технологические карты на свайные работы и на устройство монолитного ж.б. ростверка. Составлены сетевой график, матрица и циклограмма строительного потока, рассчитаны объемы потребности в строительных материалах и полуфабрикатах и рассчитаны потребности строительства в водоснабжении и электроэнергии.
В разделе экологической экспертизы произведены подсчёты возможного загрязнения окружающей среды, разработаны меры по минимизации воздействия на окружающую среду.
В разделе экономика строительства разработаны сводные сметные расчеты на строительно–монтажные и отделочные работы, а также объектный сметный расчёт с учетом поправочных коэффициентов перевода в текущий уровень цен.

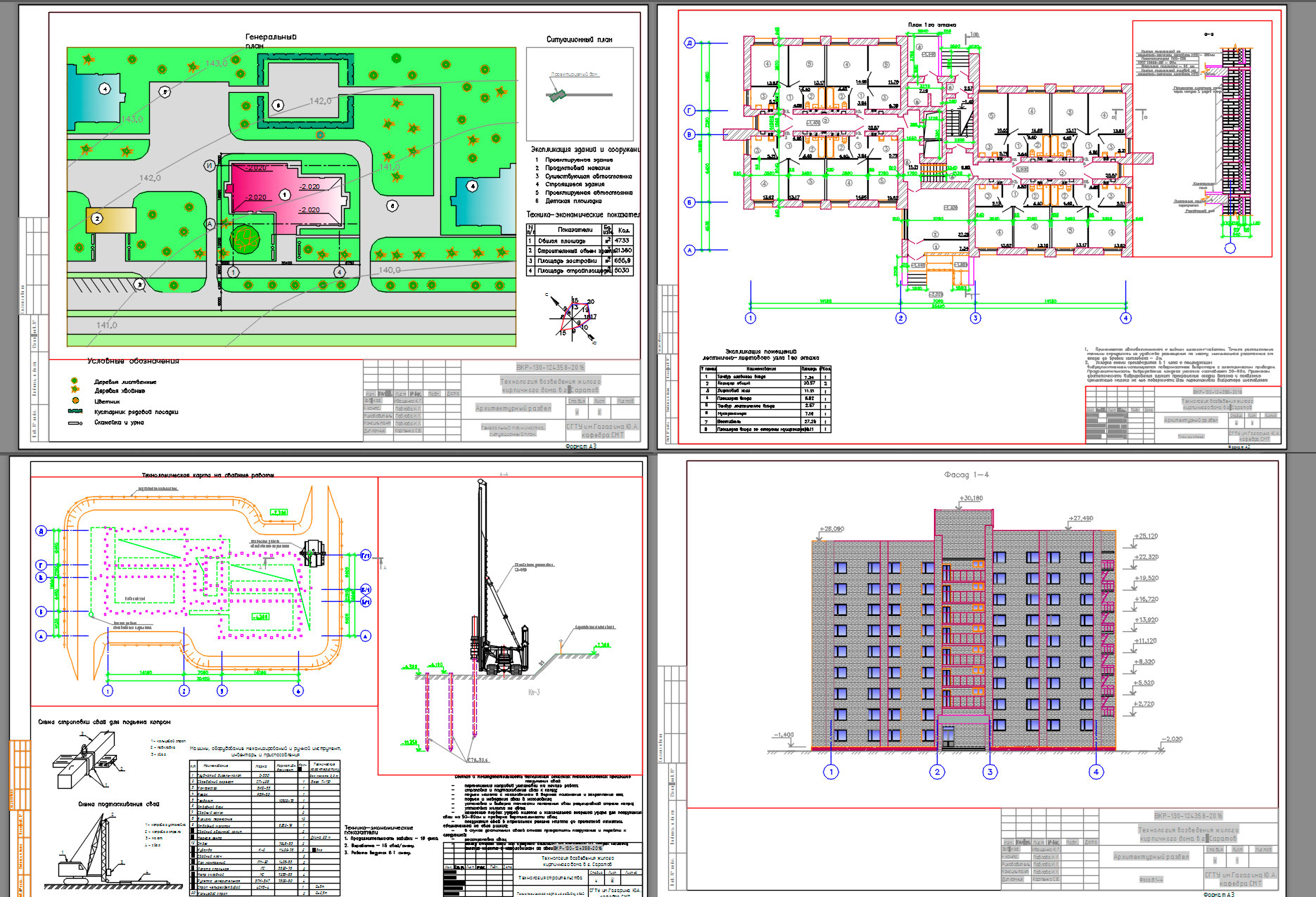

Состав: фасад, генплан, планы и разрезы жилого дома, кирпичный простенок, свайное поле, свайный ростверк,технологические карты на свайные работы и на устройство монолитного ж.б. ростверка,сетевой график, матрица и циклограмма строительного потока, ПЗ. Язык документа

Софт: AutoCAD 11

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / 9-этажный кирпичный жилой дом г. Саратов

124358_?2-??????42_2016_1.docx
Чертежи.bak
Чертежи.dwg
