Белгородский государственный технологический университет им. В. Г. Шухова
Кафедра промышленного и гражданского строительства
Дипломная работа на тему: 9-ти этажный жилой дом в г. Омск
2019

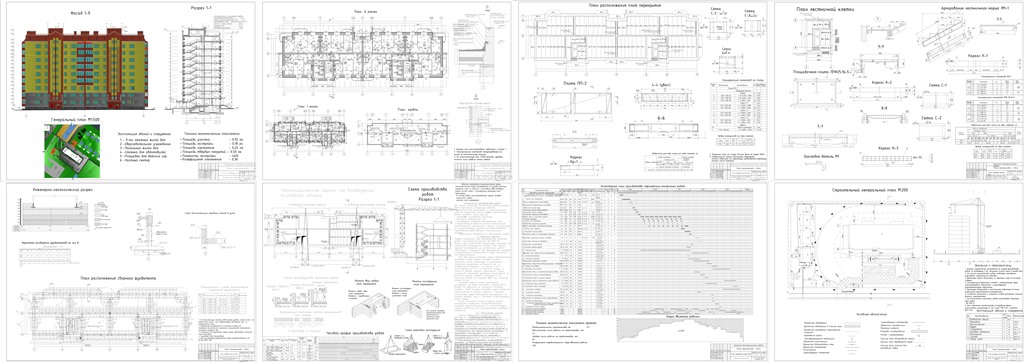

Проектируемое 9-этажное здание прямоугольное в плане с геометрическими размерами в плане 24,72×21,93 м.
В здании предусмотрен чердак высотой 2,4 м выполняющий роль техэтажа, и подвал высотой 2,9 м одна часть которого принадлежит помещениям размещенным на первом этаже, вторая – запроектирована под прокладку основных хозяйственно-бытовых коммуникаций.
На этаже запроектировано 6 квартир: две однокомнатных, две двухкомнатных, две трехкомнатных.
Конструктивная схема – бескаркасная.
Фундамент выполнен сборный из фундаментных плит шириной 1200 и возведением по плитам фундаментных блоков шириной 600 мм. В свою очередь фундаментные блоки являются стенами подвальной части здания. Между фундаментом и стеной выполняется гидроизоляция.
Наружные и внутренние стены выполнены из силикатного кирпича М300, укладываемого на растворе М75 с перевязкой швов. Наружные стены имеют толщину 640 мм, внутренние - 380 мм. Перегородки выполнены из силикатного кирпича и имеют толщину 120 мм. Над оконными и дверными проёмами предусмотрены перемычки.
Перекрытия выполнены из сборных многопустотных железобетонных панелей толщиной 220 мм, с круглыми пустотами диаметром 159 мм.
Покрытие выполнены из сборных железобетонных ребристых плит толщиной 300 мм.
Лестницы выполнены из сборных железобетонных маршей и площадок.
Кровля выполнена с внутренним организованным водостоком.
Содержание пояснительной записки:
Введение
1 Архитектурно-строительный раздел
1.1 Характеристика района строительства
1.2 Генеральный план и благоустройство территории
1.3 Краткая характеристика функциональной схемы
1.4 Объёмно-планировочное решение
1.5 Конструктивное решение
1.6 Наружная и внутренняя отделка
1.7 Инженерное оборудование
1.8 Теплотехнический расчёт наружной стены
1.9 Технико-экономические показатели
2 Расчётно-конструктивный раздел
2.1 Расчёт плиты перекрытия с круглыми пустотами
2.1.1 Расчет панели по предельным состояниям второй группы
2.1.2 Расчет прочности нормального сечения плиты
2.1.3 Расчет по образованию трещин
2.2 Расчет сборного железобетонного марша
2.2.1 Определение нагрузок и усилий
2.2.2 Предварительное назначение размеров сечения марша
2.2.3 Расчет наклонного сечения на поперечную силу
2.3 Расчет железобетонной площадочной плиты
2.3.1 Определение нагрузок
2.3.2 Расчет полки плиты
2.3.3 Расчет лобового ребра
2.4 Анализ исходных данных по надфундаментной конструкции
2.4.1 Инженерно-геологические условия
2.4.2 Определение расчетного сопротивления грунта и давления под подошвой фундамента мелкого заложения
2.4.3 Расчет оснований по предельным состояниям II группы
2.4.4 Определение размеров подошвы фундамента
3 Технология и организация строительного производства
3.1 Условия осуществления строительства
3.2 Номенклатура строительно-монтажных работ и определение объёмов работ
3.3 Выбор комплектов машин, механизмов и оборудования
3.4 Разработка технологической карты на строительно–монтажные работы
3.4.1 Область применения технологической карты
3.4.2 Технология выполнения работ
3.4.3 Описание технологии основных видов СМР
3.4.4 Операционный контроль качества строительно-монтажных работ
3.4.5 Калькуляция затрат труда, машинного времени на типового этажа
3.4.6 Материально-технические ресурсы
3.4.7 Мероприятия по технике безопасности
3.4.8 Мероприятия по пожарной безопасности
3.4.9 Мероприятия по охране труда
3.5 Методы производства строительно-монтажных работ
3.5.1 Подготовительные работы
3.5.2 Земляные работы
3.5.3 Устройство фундаментов
3.5.4 Устройство стен здания
3.5.5 Кровельные работы
3.5.6 Отделочные работы
3.6 Организация и календарное планирование строительства
3.6.1 Выбор метода монтажа
3.6.2 Разработка календарного плана производства работ
3.6.3 Построение графика движения рабочих по объекту
3.6.4 Определение продолжительности работ
3.6.5 Взаимоувязка работ
3.7 Строительный генеральный план объекта
3.7.1 Общие положения
3.7.2 Проектирование и расчёт складов
3.7.3 Расчёт временных зданий
3.7.4 Временное водоснабжение
3.7.5 Временное электроснабжение
3.7.6 Технико-экономические показатели
4 Экономика строительства
4.1 Пояснительная записка к сметной документации на строительство 9-ти этажного жилого дома в г.Омск
Приложение
Заключение
Библиографический список
