Конкурс асов 3D-моделирования

Блок-секция 9 этажная

Одесская государственная академия строительства и архитектуры (ОГАСА)

Объемно планировочное решение

Дом имеет габаритные размеры 45х13,200 м. За отметку ±0.000 принята условно от метка чистого пола первого этажа . Высота помещений этажа 2,8м.. Связь между помещениями осуществляется через горизонтальные коммуникации – коридоры и вертикальные – лестницы, что соединяет этажи . Высота всего дома составляет – 28,7 м.

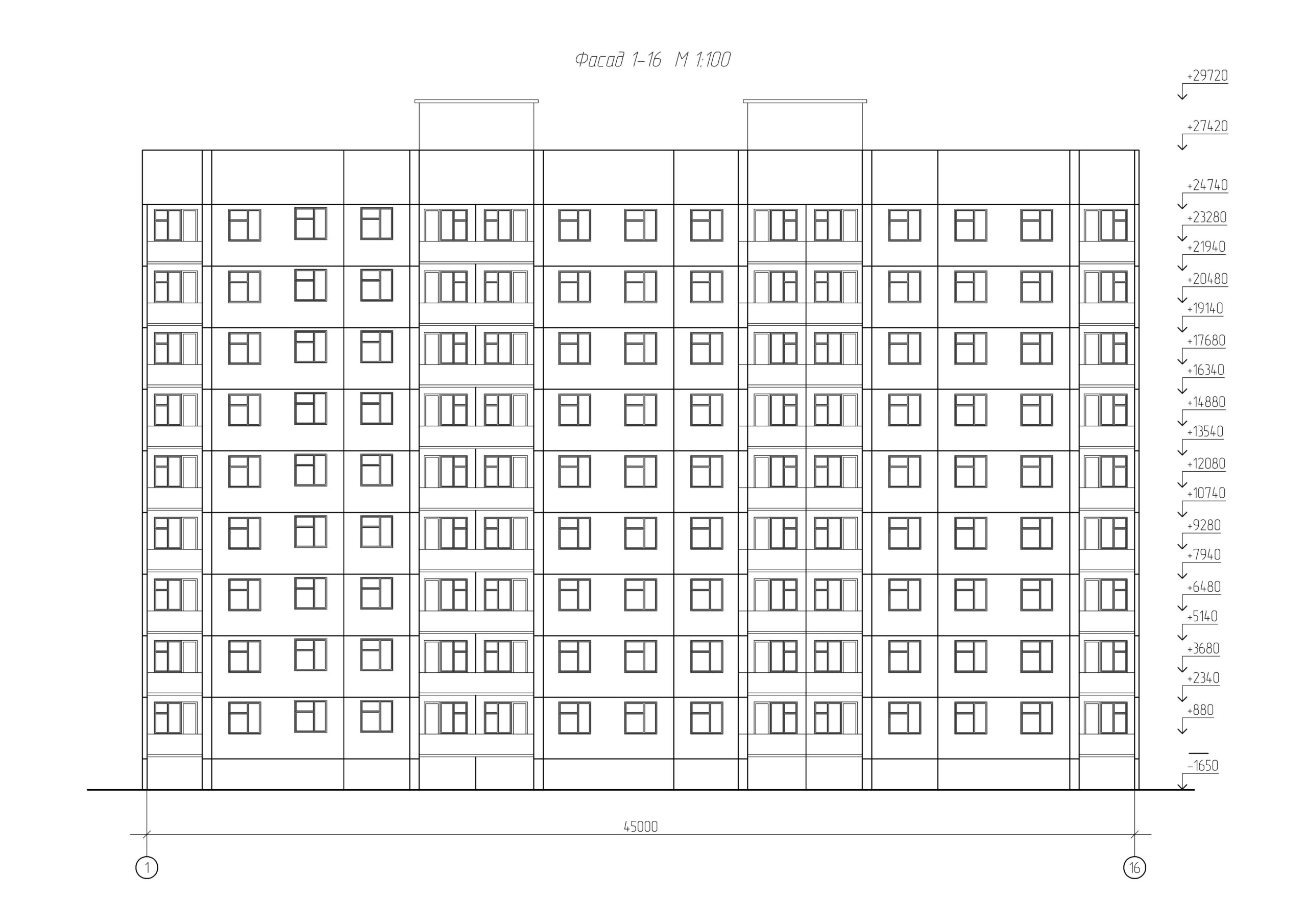

Состав: Объемно - планировочное решение. Разрез по лестничной клетке. Фасад. План фундаментов. План перекрытия. План кровли. Перегородки. Описание конструктивной схемы здания. ТЭП здания. Теплотехнический р.асчет Язык документа

Софт: AutoCAD 13 SP2

Сайт: www

Файлы:
Khristova.dwg
Zapiska_Arkh_konstr.doc
