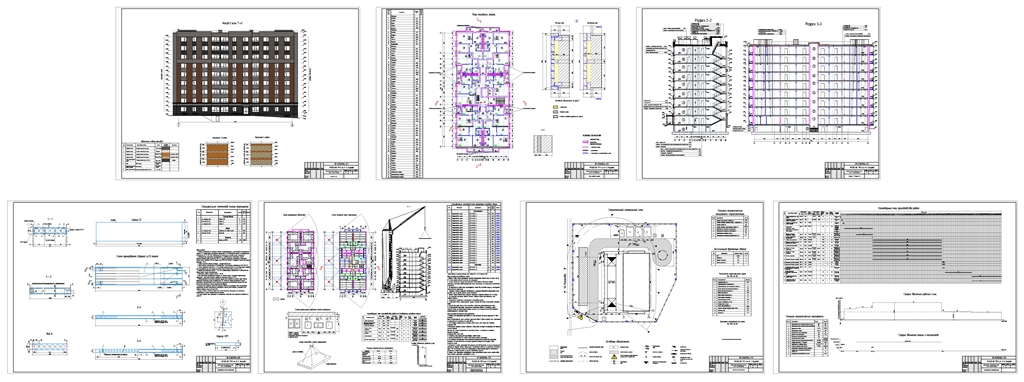

Дипломный Проект «Строительство многоквартирного жилого дома в г. Великий Новгород»

МГУ им. Н.П. Огарёва АСФ , ПГС , Дипломный Проект «Строительство многоквартирного жилого дома в г. Великий Новгород» 2021

Дипломный Проект «Строительство многоквартирного жилого дома в г. Великий Новгород».
Фундамент: монолитная плита 700 мм (В25, F150, W6, 574 м³), армирование А500 (79,3 т) + А240 (6,5 т). Подготовка: В7,5 (100 мм, 82 м³).

Стены подвала: ж/б монолит (В25), утепление – ПЕНОПЛЕКС 100 мм, выше земли – минвата 120 мм.

Наружные стены: кирпич 380 мм + минвата 120 мм + облицовка 120 мм. Связи – диафрагмы (шаг ≤1,2 м) и гибкие связи (Ø6 мм, шаг 500 мм, у проемов 200 мм). Вентилируемые швы с шагом 770 мм.

Внутренние стены: кирпич 380 мм (пустотелый).
Лифтовые шахты: кирпич полнотелый.
Вентканалы и дымоходы: кирпич полнотелый + сетка Вр-I, на кровле – утепление 100 мм + облицовка.

Перекрытия: сборные ж/б ПБ.
Перемычки: ж/б брусковые + опорные подушки.
Перегородки: ПГП 80 мм.
Лестницы: сборные ж/б.
Кровля: плоская рулонная с водостоком.
Приямки, входы: ФБС.
СОДЕРЖАНИЕ
ВВЕДЕНИЕ 8
1 Архитектурно-строительный раздел 13
1.1 Описание внешнего облика объекта 13
1.2 Конструктивные решения 14
1.3 Элементы заполнения проемов 17
1.4 Внутренняя отделка квартир 18
1.5 Внутренняя отделка в местах общего пользования 18
1.6 Благоустройство 18
1.7 Озеленение 19
1.8 Инженерное оборудование и сети 19
1.9 Теплоснабжение 19
2 Расчетно конструктивный раздел 20
2.1 Расчет многопустотной плиты перекрытия 20
2.1.1 Исходные данные 20
2.1.2 Геометрические характеристики 20
2.1.3 Сбор и определение нагрузок 21
2.1.4 Расчет арматуры 22
2.1.5 Расчет прочности плиты по сечению, наклонному к продольной оси 24
2.1.6 Расчет по предельным состояниям второй группы 25
2.1.7 Определение потерь предварительного напряжения при натяжении арматуры на упоры 27
2.1.8 Расчет по образованию трещин 29
2.1.9 Расчет по раскрытию трещин 30
2.1.10 Расчет прогиба плиты 32
3 Организационно-технологический раздел 35
3.1 Разработка календарного плана 35
3.1.1 Определение трудоемкости работ и затрат машинного времени 37
3.1.2 Определение потребности в материалах и изделиях 40
3.1.3 Подбор крана по требуемым характеристикам 44
3.1.4 Технико-экономические показатели календарного плана 49
3.2 Строительный генеральный план 51
3.2.1 Размещение монтажного крана на строительной площадке 53
3.2.2 Продольная и поперечная привязка подкрановых путей 55
3.2.3 Расчет монтажной и опасной зоны работы крана 59
3.2.4 Проектирование временных дорог 61
3.2.5 Временные здания и склады на строительной площадке 63
3.2.6 Электроснабжение строительной площадки 66
3.2.7 Временное водоснабжение и канализация 68
3.2.8 Технико-экономические показатели стройгенплана 71
3.3 Разработка технологии по возведении типового этажа 72
3.3.1 Обоснование к схеме организации работ 72
3.3.2 Описание технологии производства работ 73
3.3.3 Определение основных объемов работ 89
3.3.4 Составление калькуляции трудовых затрат и машинного времени 90
3.3.5 Составление ведомости потребных конструкций, изделий, материалов и полуфабрикатов 91
3.3.6 Ведомость потребности в инструментах и приспособлениях 92
3.3.7 Контроль качества и приемка работ 92
3.3.8 Техника безопасности 94
3.3.9 Технико-экономические показатели 99
4 Экономический раздел 101
4.1 Общие сведения 101
4.2 Локальный сметный расчет 102
4.3 Объектный сметный расчет 103
4.4 Сводный сметный расчет 103
5 Раздел по охране природы 105
ЗАКЛЮЧЕНИЕ 109
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ 110
ПРИЛОЖЕНИЕ А 116
ПРИЛОЖЕНИЕ Б 376
ПРИЛОЖЕНИЕ В 378
