Многофункциональные комплекс 15 этажей

Саратовский государственный технический университет имени Гагарина Ю.А.
Строительно-архитектурно-дорожный институт, Кафедра «Архитектура»
Курсовая работа по дисциплине: «Архитектура промышленных и гражданских зданий»
на тему: "Многофункциональные комплексы"
Саратов, 2016 год

В данной работе подробно рассмотрен сравнительно новый, в современном его понимании, тип общественных зданий — многофункциональные комплексы (МФК). Такие здания являются одним из лучших средств для стратегического развития города вообще и торговли, в частности. Важна предельная концентрация сил и средств, возможность одним действием решить несколько задач.

Содержание
1. Введение. Понятие о виде и типе объекта
2. Особенности проектирования, физико-технические и функциональные требования
3. Объемно-планировочные и архитектурно-композиционные решения многофункционального комплекса
4. Приемы конструктивных решений, свойственные для многофункциональных комплексов
5. Существующие документы и нормативы, учитываемые при проектировании многофункциональных комплексов
6. Опыт проектирования многофункциональных комплексов на примере отечественных и зарубежных объектов
7. Теплотехнический расчет
Список литературы

2. Исходные положения при проектировании:
- степень огнестойкости здания - II
- класс ответственности - II
- классы функциональной пожарной опасности групп помещений здания:
1) Ф1.3 - многоквартирные жилые дома
2) Ф4.3 - офисные помещения
3) Ф5.2 - стоянки для автомобилей.
3. Климатические условия:
- расчетная температура наружного воздуха наиболее холодной пятидневки - минус 27 С,
- расчетный вес снегового покрова для III района - 180кг/м ,
- нормативный скоростной напор ветра для III района - 38кг/м .
4. За условную отметку 0,000 принят уровень чистого пола 1-ого этажа зд

Основные технико-экономические показатели
1. Площадь застройки - 1060.00 кв.м
2. Строительный объем - 29504.00 куб.м
3. Общая площадь здания - 8961.20 кв.м
4. Количество этажей: 15, в т.ч. 3 подземных, 1 цокольный, 10 надземных, 1 технический
5. Площадь квартир - 2367.45 кв. м
6. Общая площадь квартир (с понижающими коэффициентами: для лоджий - 0.5, для балконов - 0.3) - 2527.37 кв. м
7. Количество квартир: 21 шт. - однокомнатных, 16 шт. - трехкомнатных, 1 шт. - четырехкомнатная

Для МФК существует ряд специфических требований к их объемно-планировочным элементам, а именно:
1. Подвалы с двумя и более этажами должны быть защищены установками автоматического пожаротушения и другими средствами противопожарной защиты;
2. Помещения, рассчитанные на одновременное пребывание в них более 500 чел., допускается размещать не ниже второго подземного этажа;
3. Вместимость ресторанов и зальных помещений, размещаемых выше 16-го этажа, не должна превышать 100 мест;
4. Устройство атриумов допускается в здании или в его части, выделенной в пожарный отсек, оборудованных СПЗ согласно настоящим нормам. Атриум и все помещения здания (пожарного отсека оборудуются автоматической системой пожаротушения, дымовой пожарной сигнализацией и системой дымоудаления. При высоте атриума более 17 метров спринклерные оросители следует устанавливать под выступающими в пространство атриума конструкциями (балконами, перекрытиями и др.) без установки спринклерных оросителей в покрытии атриума. В случае замены противопожарной стены на дренчерную завесу системами СПЗ оборудуется также пожарный отсек, отделенный указанной дренчерной завесой от пожарного отсека с атриумом;
5. Место размещения сауны в многофункциональном здании определяется в соответствии с эксплуатационными потребностями (в задании на проектирование или в проекте). Предел огнестойкости ограждающих конструкций комплекса помещений сауны (стены и перекрытия) должен быть не менее 1-го ч;
6. Индивидуальные творческие студии (мастерские) художников и архитекторов, располагаемые в жилых зданиях, в том числе в мансардных этажах, могут проектироваться с одним эвакуационным выходом в общие с жильцами лестничные клетки и лифты; инженерное обеспечение помещений мастерских осуществляется от соответствующих систем жилого здания;
7. Проектирование помещений, в которых размещается инженерное и техническое оборудование, являющееся источником шума и вибрации, смежно с жилыми и служебными помещениями не ограничивается при условии обеспечения за счет специальных устройств нормативных параметров шума и вибрации в указанных жилых и служебных помещениях, что должно быть подтверждено соответствующим расчетом;
8. Проектирование номеров гостиниц, апартаментов и квартир в подвальных этажах не допускается;
9. Размер (вместимость) открытых и закрытых (в том числе подземных) автостоянок в составе многофункциональных зданий и комплексов определяется с учетом эксплуатационной необходимости (в задании на проектирование). Расстояние от окон зданий до автостоянок, до въездов на них и выездов не регламентируется, если в помещениях этих зданий обеспечиваются нормативные параметры воздушной среды и шума за счет специальных инженерных устройств, а также при условии.

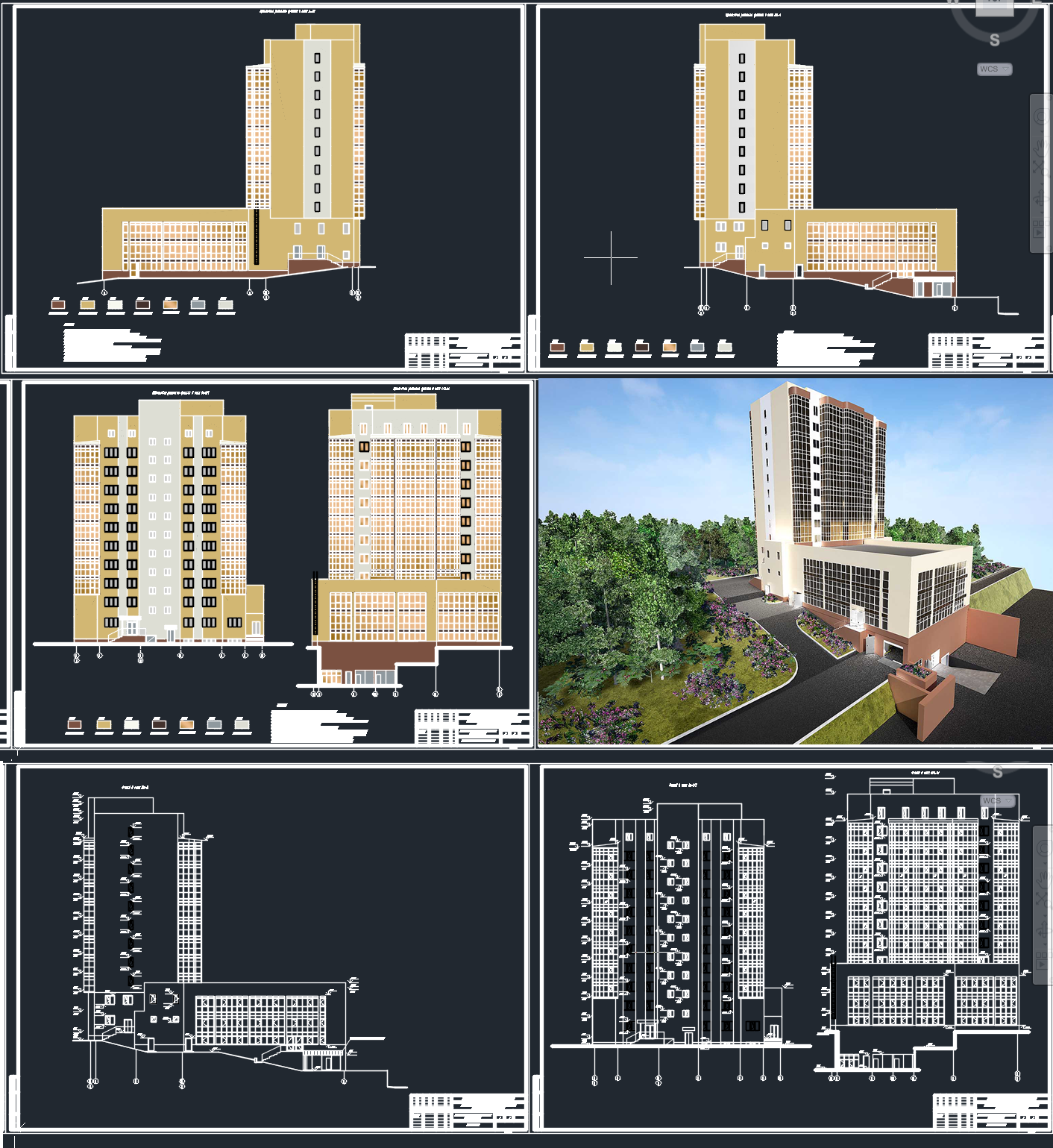

Состав: ПЗ, Теплотехнический расчет, презентация, фасады, планы, узлы Язык документа

Софт: AutoCAD 2011

Файлы:
МФК, презентация.pptx
Ар/
Ар/АР-1.dwg
Ар/АР-2-7.dwg
Ар/АР-30-41.dwg
Ар/АР-8-13.dwg
Ар/АР-14-24.dwg
Ар/plot.log
Ар/АР-25-29.dwg
МФК, ПЗ+.docx
