Односекционный 9-этажный крупнопанельный жилой дом с четырьмя квартирами из 2 и 3 комнат на этаже

Магнитогорский технический университет им. Г.И. Носова
Кафедра "Строительство"
Курсовой проект по дисциплине "Архитектура"
На тему: "Односекционный 9-этажный крупнопанельный жилой дом с четырьмя квартирами из 2 и 3 комнат на этаже"

Исходные данные :
Односекционный 9-и этажный жилой дом
Блок-секция 9-этажная 36-квартирная:
Район строительства: II климатический р-н г. Уфа;
2 степень долговечности;
1 степень огнестойкости;
режим эксплуатации нормальный, здание отапливается;
уровень промерзания грунтов 1.9м, т.к. здание расположено в г. Уфа;
грунтовые воды – отсутствуют;
зона влажности – влажный климат;
грунты – супеси.
Проектируемое здание – блок-секция 36-квартирная жилого 9-ти
этажного здания. В плане здание имеет прямоугольную конфигурацию. Длина
в осях составляет 27900мм, ширина – 14700мм. Высота здания – 27,76м,
высота этажа – 2,8м. На одном этаже расположено по 4 квартиры: 2-
двухкомнатная, 2-трёхкомнатная.

Оглавление:
Введение 3
1. Исходные данные: 3
2. Объемно-планировочное решение. 3
2.1 Экспликация квартир 3
3. Выбор конструктивной схемы здания. 4
4. Описание конструктивных решений: 4
4.1. Фундаменты 4
4.2.Стены 4
4.3.Перекрытия 5
4.4.Покрытия 5
4.5 Спецификация сборных ЖБ элементов. 6
4.6. Крыша и кровля. Водоотвод. 6
4.7.Сантехкабины 6
4.8.Вентиляционные блоки 7
4.9.Полы 7
4.10. Экспликация полов 7
4.11.Перегородки 8
4.12.Лестница 8
4.13.Окна и двери 8
4.14. Ведомость оконных и дверных проемов. 9

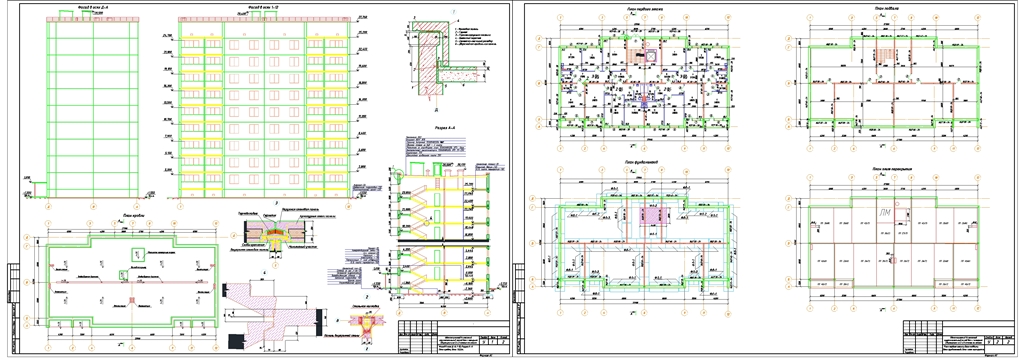

Состав: Фасад в осях Д-А; 1-12; Разрез А-А План кровли; Узлы: 1;2;3;4;План первого этада; План подвала; План фундаментов; План плит перекрытия. Язык документа

Софт: AutoCAD 2016

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Односекционный 9-этажный крупнопанельный жилой дом с четырьмя квартирами из 2 и 3 комнат на этаже

Просмотр файлов
Односекционный 9-и этажный жилой дом.dwg
Пояснительная записка.docx
