Курсовой проект по дисциплине "Основы архитектуры и строительных конструкций"
На тему: " Многоэтажное гражданское здание из крупных сборных конструктивных элементов"
Многоэтажное панельное гражданское здание в г. Тимашевске
Ростов-на-Дону 2015

В файле представлены чертежи 9-ти этажного панельного здания. Конструктивная система здания- бескаркасная с поперечными несущими стенами из крупных панелей. Фундамент- свайный. Количество секций-односекционный жилой дом. Крыша из крупноразмерных железобетонных элементов. Графическая часть содержит все общие чертежи расположенные на 2-х листах А1. Жак Артём (Разработчик), Чеботарев Д.В. (Проверяющий)

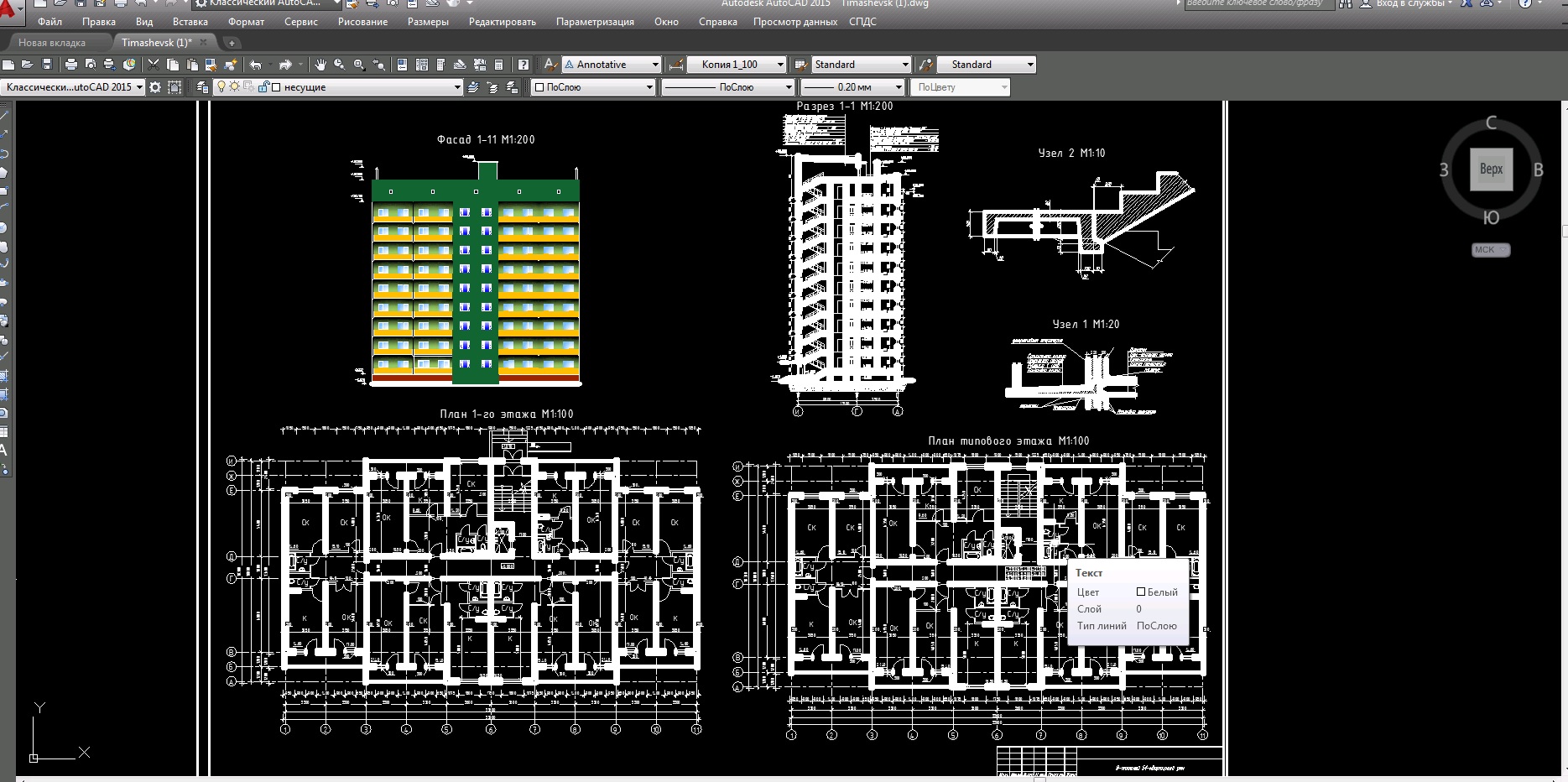

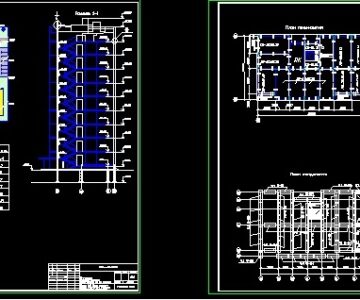

Состав: Фасад, разрез, план 1-го этажа, план типового этажа, план фундамента, план перекрытия, план кровли, генплан, узлы, ПЗ Язык документа

Софт: AutoCAD 2015
