Проект 17-ти этажного 2-х секционного жилого дома

Московский Политех
Кафедра ПГС

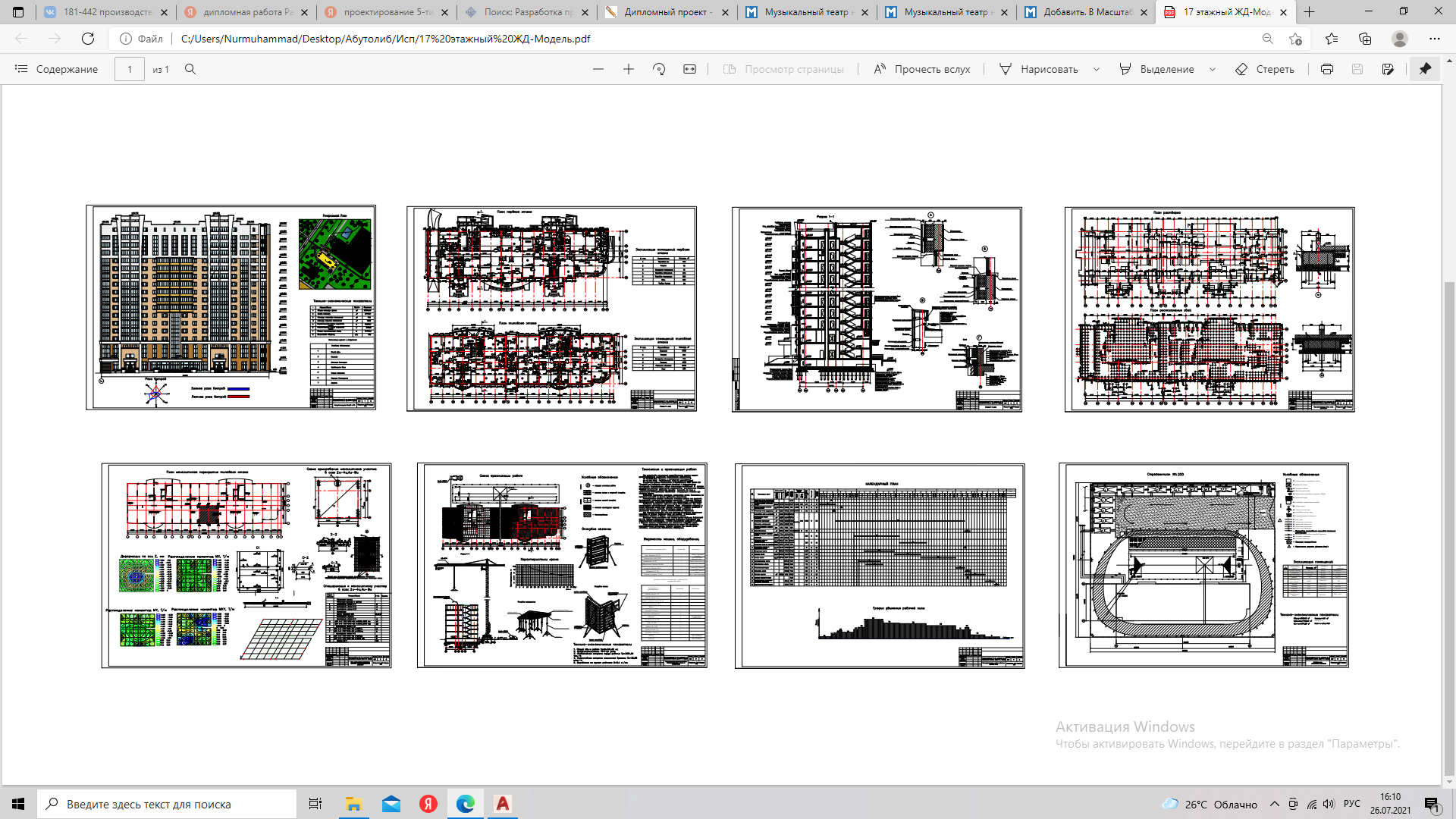

Дипломный проект на тему "проектирование 17-ти этажного 2-х секционного жилого дома"

В дипломном проекте разработан проект 17-ти этажного 2-х секционного жилого дома с торговыми и офисными помещениями, расположенном в г. Сургут.
СОДЕРЖАНИЕ

ВВЕДЕНИЕ 6
1. Архитектурно-строительный раздел 7
1.1. Характеристики участка с расположенным на нем зданием 7
1.2. Генплан участка застройки 8
1.3. Сведения о природных климатических условиях территории 9
1.4. Объемно – планировочное решение проектируемого здания 10
1.5. Конструктивные решения здания 10
1.5.1. Стены 11
1.5.2. Перекрытия 11
1.5.3. Полы 12
1.5.4. Окна и двери 12
1.5.5. Покрытия 13
1.6. Теплотехнический расчет наружной стены 13
1.7. Технико-экономические показатели 17
2. Расчетно-конструктивный раздел 20
2.1. Расчет монолитного железобетонного перекрытия 20
2.1.1. Исходные данные 20
2.2. Сбор нагрузок 21
2.3. Результаты вычислений 22
2.4. Краткая характеристика методика расчета 31
3. Организационно-технологический раздел 33
3.1. Инженерная подготовка строительства 33
3.2.1. Строительный генеральный план 34
3.2.2. Потребность в основных строительных машинах, механизмах и транспорте 36
3.2.3. Поперечная привязка башенного крана вблизи здания 36
3.2.4. Определение опасных зон работы крана 38
3.2.5. Расчет потребности во временных административно-бытовых зданиях 39
3.3. Контроль качества 41
3.4. Подготовительные работы 43
3.5. Арматурные работы 43
3.6. Опалубочные работы 44
3.7. Выбор опалубки 45
3.8. Калькуляция трудовых затрат и затрат машинного времени 51
3.8. Подбор машин и оборудования 53
4. Технико-экономическое сравнение вариантов 54
4.1. Определение толщины утеплителя 54
4.2. Сравнение вариантов 56
5. Охрана труда и техника безопасности 58
5.1.Анализ условий труда 58
5.2. Техника безопасности 63
ЗАКЛЮЧЕНИЕ 73
СПИСОК ИСПОЛЬЗОВАННЫХ ИСТОЧНИКОВ ЛИТЕРАТУРЫ 74

В плане здание имеет размеры: длинной 65,34 м и шириной 19,39 м. Максимальная высота здания 59,7 м.
Здание жилого дома имеет 17 этажей и состоит из 2-х блок-секций. На 1-ом этаже обеих секций расположена торговая часть, на 2-ом этаже обеих секций расположена офисная часть. На каждом уровне секций (от 3-17 этажа) размещаются квартиры различной структуры, от 1-а до 4-х комнатных квартир, на верхних этажах предусмотрены двухуровневые квартиры–пентхаусы. Кухни квартир оборудованы вытяжной вентиляцией, мойкой и
Вход в жилой дом выполнен с тамбуром и с установкой приборов отопления, как в тамбуре, так и на лестничной клетке, предусмотрен со двора, что обеспечивает не пересечение людских потоков жильцов и работников встроенных на 1-м и 2-м этажах помещений, так же создает более удобное разграничение открытого паркинка для служебного и гостевого автотранспорта.
Планировочной схемой здания предусмотрены 4-и входа на цокольный этаж. На цокольном этаже располагаются помещения теплового узла, водомерного узла, эл. щитовой.

Конструктивные решения здания

Конструктивная схема здания каркасная. Здание запроектировано с монолитным железобетонным каркасом и монолитными железобетонными плитами перекрытия и покрытия толщиной 220 мм. Общая устойчивость здания обеспечивается совместной работой монолитных железобетонных колон и дисков перекрытий. Отметка пола 1 этажа принята отм. ±0.000. Отметка ±0.000 соответствует абсолютной отметке здания 85 м.
