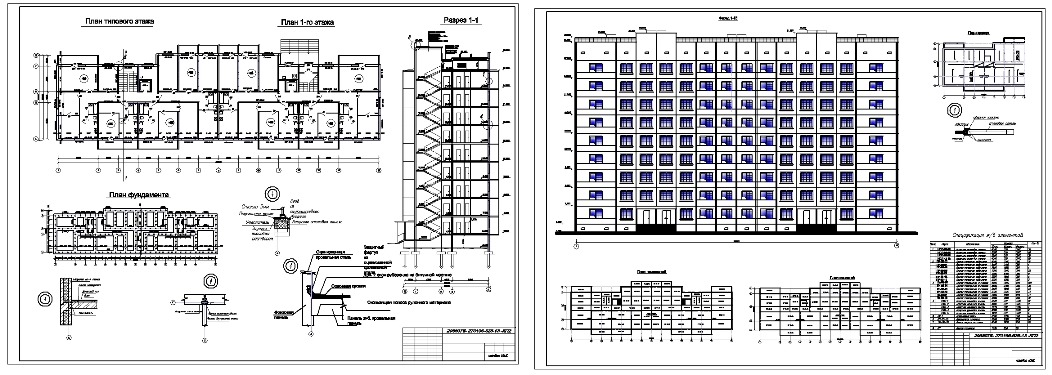

Проект 9 этажного дома с пояснительной запиской

Волгоградский государственный архитектурно-строительный университет
Кафедра городского строительства и хозяйства
Курсовой проект по дисциплине "Архитектура"
Проектирование 9 этажного жилого дома
Волгоград 2014

Проектное здание

Номер зачетки …036 , Разряд – 7, Серия –16

Место строительства – г. Мурманск
Планировочный тип здания – 2х секционный
Общее количество квартир– 72
Состав квартир –1; 2; 3; 4 комнатные.
Конструктивная система – поперечные несущие стены.
Тип и материал фундамента – свайный ж/б плиты.
Конструкция перекрытий – плиты ж/б сборные ПП, ПС, ПСС.
Конструкция покрытий – плиты сборные . ПР.
Конструкция наружных стеновых панель:
материал конструктивных слоев - железобетон .
утеплитель – минераловатные плиты

Место строительства в городе Мурманск

Запроектировано отдельно стоящее 9-ти этажное здание на площадке со спокойным рельефом. Дом имеет полное санитарно-техническое оборудование, здание электрофицировано.

Климатические условия строительства:

г.Мурманск - режим эксплуатации
Глубина промерзания – 2 м.
Температура наиболее холодной пятидневки — -27 град.
Температура отопительного периода - -3,2 град.
Длительность отопительного периода -275сут.

Объемно-планировочное решение:

Проектируется жилое здание 9-ти этажное.
Габаритные размеры по внешним поверхностям стен: 51180х15480 мм.
Осевые размеры: 50700х13200 мм.
Общее количество квартир в доме – 72
