Проектирование блок-секции 5-этажной 40-квартирной в г.Кострома

Рязанский институт (филиал) Московского политехнического университета
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине "Архитектура промышленных и гражданских зданий"
На тему: "Проектирование блок-секции 5-этажной 40-квартирной в г.Кострома"
Рязань 2016

Общая характеристика проекта:
Блок-секция 5-этажная, 40-квартирная. В здании предусмотрен теплый чердак.
Инженерное оборудование:
Отопление, водоснабжение, канализация, электроснабжение, газоснабжение.
Область применения – город Кострома. Наименее суровые условия температура самой холодной пятидневки - минус 31 С0, глубина промерзания 1,5 м.
Строительные конструкции:
Здание представляет собой одну секцию.
Здание - кирпичное.
Фундаменты – свайные.
Стены - кирпичные с наружным утеплением, перегородки кирпичные.
Перекрытия - сборные многопустотные железобетонные.
Крыша - плоская с теплым чердаком.
Здание имеет бескаркасную стеновую конструктивную схему с опиранием перекрытий на поперечные наружные и внутренние стены. Основные кон-структивные элементы несущего остова: фундаменты, стены и плиты пере-крытий. Пространственная жёсткость и устойчивость в продольном и попе-речном направлениях обеспечивается продольными и поперечными стенами, объединёнными друг с другом и с перекрытиями в единую пространственную систему жёсткими стыковыми соединениями, обеспечивающие восприятие усилий. Привязка к модульным разбивочным осям производиться в соответствии со ГОСТ 28984-2011и размерами конструктивных элементов.
Размеры конструктивных элементов:
Высота этажа – 3,0 м,
Длина здания (по осям) – 33,6 м,
Ширина здания (по осям) – 12,9 м,
Высота здания – 18,73м.
Многоэтажный блок-секционный правый торцевой окончанием жилой дом выполнен по экономичной схеме, позволяющей создать в объеме здания благоприятную ориентацию квартир, удобное размещение жилых комнат и
вспомогательных помещений. Вход в здание осуществляется через входной тамбур. На каждом типовом этаже предусмотрено 2 двухкомнатные и 6 однокомнатных квартиры ,не включая кухню. В квартирах предусмотрены туалеты, ванные; кухни приняты рабочие. Все помещения объединяются в две функциональные зоны: общая и индивидуальная. Жилые комнаты приняты прямоугольные в плане. Квартиры сообщаются между собой коридорами, имеют беспрепятственный проход к лестничному узлу, который обеспечивает коммуникацию между этажами. Стены узла в целях пожарной безопасно-сти выполнены из несгораемых материалов, устраивается естественное освещение. См. таблицу 1.
Здание спроектировано с учетом природно-климатических и национально-бытовых условий.
Ориентация здания принята с учетом климатического пояса из расчета наибольшей инсоляции жилых помещений. Все подсобные помещения имеют искусственное освещение от сети 220 вольт. В кухнях и санузлах предусмотрена установка вентиляционных каналов.
Отделка основных помещений улучшенная.
Преобладающие ветра – северные и южные . Нормативная глубина про-мерзания грунта 1,5 м.
Здание главным фасадом ориентировано на юго-запад и имеет неограниченную ориентацию. Отвод поверхностных вод осуществляется по открытой системе со сбросом за пределы участка.
На участке предусмотрены: площадки для детей и взрослых, дорожки, газоны, насаждения кустарника, парковка. Разрывы между соседними зданиями приняты в соответствии с противопожарными и санитарными нормами.
При проектировании генплана учитывалась важнейшая задача - беречь землю и возможно экономичнее, рациональнее использовать площади застроек. Однако при этом учитывались также современные требования создания хороших условий быта и отдыха людей.
Технико-экономические показатели генплана
Площадь участка -6744,37 м2
Площадь застройки - 506,66 м2
Коэффициент застройки (площадь застройки / площадь участка) –7,51%
Площадь озеленения -2350,39 м2
Коэффициент озеленения (площадь зеленых насаждений / площадь участка) -34,85%
Площадь дорожных покрытий – 1319,50 м2

Содержание
Введение
1 АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.1ОБЩАЯ ЧАСТЬ
1.2 КОНСТРУКТИВНАЯ СХЕМА ЗДАНИЯ
1.3 ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ
1.4 ГЕНЕРАЛЬНЫЙ ПЛАН
1.5 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ЗДАНИЯ
2 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ
2.1 ФУНДАМЕНТЫ
2.2 СТЕНЫ И ПЕРЕГОРОДКИ
2.2.1ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ
2.3 ПЕРЕКРЫТИЯ И ПОЛЫ
2.4 ЛЕСТНИЦА
2.5 ОКНА И ДВЕРИ
2.6 КРЫША
2.7 НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА
Экспликация помещений 1-ого этажа (Таблица 1)
Спецификация сборных ж/б элементов(Таблица 2)
Экспликация полов (Таблица 3)
Спецификация на столярные изделия (Таблица 4)
Список используемой литературы

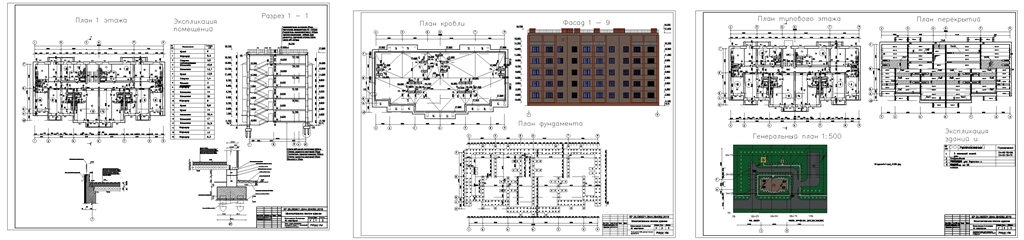

Состав: ПЗ, План 1 этажа, план типового этажа, план фундамента, план перекрытий, план кровли, генеральный план застройки, экспликация помещений, разрез, фасад, экспликация зданий и сооружений, конструктивные узлы Язык документа

Софт: AutoCAD 2013

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проектирование блок-секции 5-этажной 40-квартирной в г.Кострома

luchij_dom_na_svete2 (1).dwg
poyasnyalka (1).docx
