Министерство науки и высшего образования Российской Федерации
Федеральное государственное автономное образовательное учреждение высшего образования
Пермский национальный исследовательский политехнический университет
Строительный факультет
Кафедра Архитектуры и Урбанистики
Курсовой проект на тему

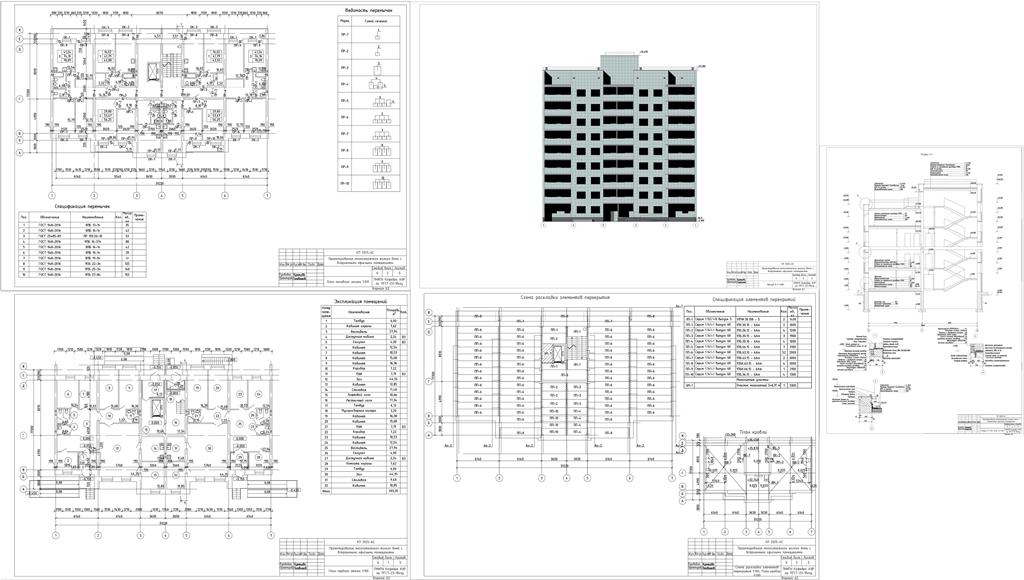

«Проектирование многоэтажного жилого дома со встроенными офисными помещениями».
Здание имеет форму сложную, рядовую блок секцию:
• длина в осях 1-7 составляет 31,33 м;
• ширина в осях А-Ж составляет 17,30 м;
Высота первого и типового этажа 3,0 м;
Высота помещения: 1-ого этажа 2,74, типового этажа 2,74 м;
Общая высота здания 33,93 м до уровня парапета ограждения верхнего этажа;
Привязка стен:
• привязка наружных несущих стен – 200 мм;
• привязка наружных самонесущих стен – нулевая;
• привязка внутренних стен – симметричная.
В доме предусмотрен:
• Холодный чердак – высотой 2,24 м;
• Подвал – высотой 2,47 мм;
Район строительства – Волгоградская область, город Волгоград;
Климатический район IIIВ [1];
Зона влажности – 3 (сухая), СП50.13330-2012; [1], прил В;
Продолжительность отопительного периода zот = 176 суток, CП 131.13330-2012 [2], табл. 3.1;
Средняя расчётная температура отопительного периода tот = -2,3 ºС, [2], табл. 3.1;
Температура холодной пятидневки tн = –22 ºС, [2];
Расчёт произведён для девятиэтажного жилого дома:
Температура внутреннего воздуха tв = + 20 ºС, [3];
Влажность воздуха: = 55 %, [1], табл.1;
Влажностный режим помещения – нормальный, [1];
Условия эксплуатации ограждающих конструкций – А, [1], табл.2;
Грунты на площадке – крупнообломочные;
Содержание
1. Исходные данные для проектирования 4
2. Объёмно-планировочное решение 5
3. Конструктивные решения 8
3.1 Конструктивный тип здания 8
3.2 Фундамент 8
3.3 Стены и перегородки 8
3.4 Перекрытия и полы 9
3.5 Перемычки 10
3.6 Лестницы 11
3.7 Балконы 12
3.8 Покрытия 12
3.9 Окна и двери жилой части здания 12
3.10 Окна и двери офисных помещений 12
3.11 Наружняя и внутреняя отделка 13
4. Инженерное и санитарно-техническое оборудование 14
5. Расчётная часть 15
5.1 Теплотехнический расчёт наружной стены слоистой конструкции 15
5.2 Теплотехнический расчёт чердачного перекрытия холодного чердака 18
5.3 Теплотехнический расчёт остекления 20
6. Технико-экономические показатели 21
7. Список литературы……………………………………………………………22
