Проведение ремонтных работ жилого многоквартирного здания

Жилое многоквартирное здание- Г-образной формы, размеры в осях -16570х34820 мм, (двухэтажное, 12-квартирное).
Наружные стены - кирпичные, с облицовкой улучшенной штукатуркой.
Перечень работ по ремонту фасадов: Ремонт, заделка поврежденных участков отмеченных на листах
"дефекты фасадов"; Штукатурка, покраска фасадов, цоколя; Замена водосливов на всех окнах; Устройство входных групп: поднятие площадок устройство козырьков; Замена подъездных дверей; Устройство отмостки.

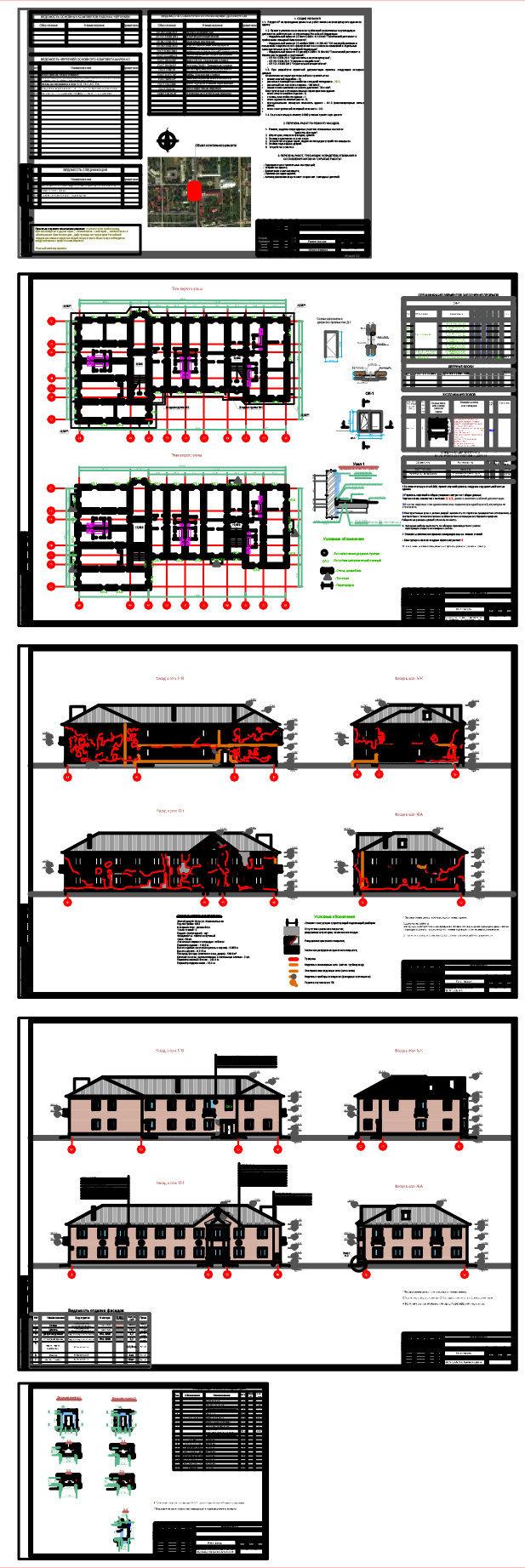

Состав: Раздел АР: План схема первого этажа; План схема второго этажа; Спецификация элементов заполнения проемов; Экспликация полов; Спецификация на устройство отмостки и цоколя; Фасады до кап.ремонта в осях; Схема устройства навеса входной группы; Спецификация элементов навеса входной группы. Язык документа

Софт: AutoCAD 15

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Проведение ремонтных работ жилого многоквартирного здания

Просмотр файлов
10,23.10.16-01.dwg
10,23.10.16-01.bak
Чтобы скачать чертеж, 3D модель или проект, Вы должны зарегистрироваться и принять участие в жизни сайта.
