Проектируемый индивидуальный садовый дом предназначен для строительства в Московской области. Аритектурны проект. Стадия П
Технико-экономические показатели:
Площадь застройки (м2) - 191,1
Общая площадь (м2) - 647,2
Жилая площадь (м2) - 380,8
Строительный объем (м3) - 2656,4
Пояснительная записка
I.Архитектурно-планировочные решения.

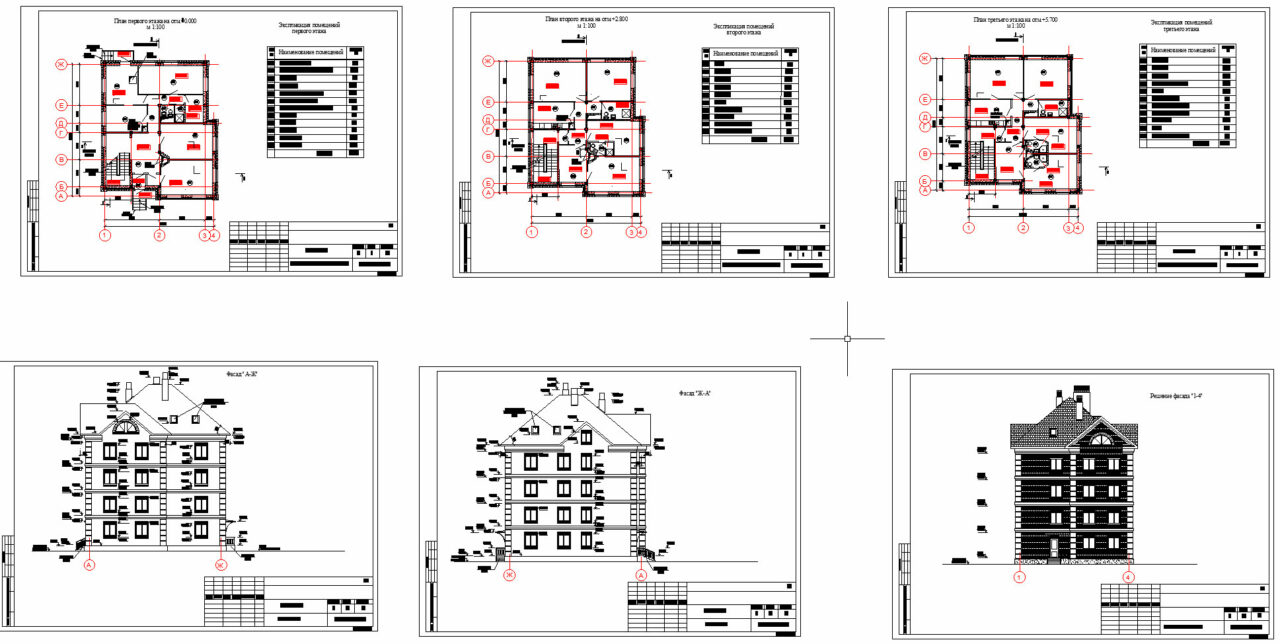

Проектируемый индивидуальный садовый дом предназначен для строительства в Московской области . Степень огнестойкости проектируемого здания -II. За условную отметку 0.000 принята отметка чистого пола первого этажа . Здание пятиэтажное , включая мансардный этаж . Размеры дома в осях 14.5 м х 12.0 м . Фасады здания решены с учетом нормативной инсоляции жилых помещений дома . Фасады проектируемого здания садового дома выполнены в лицевом кирпиче . Цоколь дома облицовывается плиткой под " камень ". По периметру здания устраивается отмостка шириной 1,0 м из бетонных тротуарных плит 500 х 500 мм . Кровля покрывается металлочерепицей ( цвет согласовывается с заказчиком ). Окна деревянные с двойным стеклопакетом . Участок обеспечен центральной канализацией , водо -, газо - и электроснабжением . На первом этаже расположены : входной тамбур , лестничный холл , коридоры , кладовая , подсобное помещение , бельевая -прачечная , помещение глажения белья , санузел , душевая , библиотека и мастерская . На втором этаже располагаются : холл , прихожая , жилые комнаты , кухня , коридор ,2 санузла с душевой . На третьем этаже расположены : холл , прихожая , коридор , жилые комнаты , кабинет , столовая -гостиная , кухня ,3 санузла с душевой . Четвертый этаж по составу и расположению помещений идентичен третьему этажу . На мансардном этаже следующий состав помещений : холлы , прихожая , студия ,3 мастерские , коридор ,2 санузла с душевой .
II.Конструктивные решения.
1.ФУНДАМЕНТЫ. Свайное основание, ленточный фундамент толщиной 600мм из бетона В22,5,железобетонная монолитная плита толщиной 200мм .Выше наружные стены- комбинированные толщиной 540мм.Армирование плиты осуществляется арматурой класса АIII d 12 и d 20.При производстве работ по выполнению монолитного железобетона обеспечить соблюдение шагов и диаметров арматуры,принятых в проекте.Расстояния от арматуры до края бетона принимается 40-50мм для плиты.Арматуру очистить от ржавчины и других загрязнений.Прерывание бетонирования должно быть не более 6-8 часов.
2.ГИДРОИЗОЛЯЦИЯ. Гидроизоляция фундаментов выполняется из 2-х слоев "Элабит-П" внахлест .Фундаменты защищает подпорная стенка из полнотелого обожженного кирпича,далее утепляется экструдированным пенополистиролом толщиной 100мм и защищается ацеидной плитой.Цоколь по всему периметру здания отделывается керамогранитом на цементно-песчаном растворе.
3.СТЕНЫ. Наружные стены здания-комбинированные.Несущая часть стены состоит из газобетонных блоков 600х300х200(h).В качестве утеплителя применяется экструдированный пенополистирол (самозатухающий) толщиной 100мм с воздушной прослойкой 20мм.Наружный облицовочный слой выполнен из лицевого кирпича толщиной 120мм,который соединяется с несущей стеной из газобетонных блоков анкерами.Все внутренние несущие стены выполнены в монолитном железобетоне толщиной 160мм.Все внутренние перегородки выполнены: часть в кирпиче толщиной 120мм и из пазогребневых блоков толщиной 80мм.Двери и оконные проемы в капитальных стенах перекрываются перемычками из металлических швеллеров и закладываются керамзитобетоном в наружных стенах с армированием.Углы,простенки и нагруженные балками места кладки армируются кладочной сеткой 50х50/3/3 через 225-300мм.
4.ПЕРЕКРЫТИЯ. Все междуэтажные перекрытия выполняются толщиной 160мм из монолитного железобетона класса В22,5 и армируются арматурой класса АIII.
5.ЛЕСТНИЦЫ. Все лестницы (наружные и внутренняя ) выполняются из монолитного железобетона класса В 22,5 заармированного арматурой класса АIII и металлических конструкций.Отделка ступеней лист внутренней и наружных лестниц выполняется керамической плиткой. 6.СТРОПИЛЬНЫЙ КАРКАС. Стропильный каркас из деревянного бруса,который собирается на болтах и скобах.Все деревянные элементы крыши подвергаются глубокой пропитке антисептиками и антипиренами.Деревянные элементы крыши изготавливаются из хвойных пород с влажностью не более 20%.В местах примыкания древесины к бетону и кирпичу положить один слой рубероида.
7.УТЕПЛЕНИЕ. Утепление осуществляется непосредственно в кровле мансарды.В качестве утеплителя используется теплоизоляционная плита "URSA" толщиной 200мм перед утеплителем укладывается слой подкровельной гидропароизоляции "TYVEK" по дощатому настилу из досок толщиной 30- 50мм.
