Строительство 9-этажного жилого дома

НОвгородский государственный университет им.Ярослава Мудрого
Кафедра "Строительное производство"

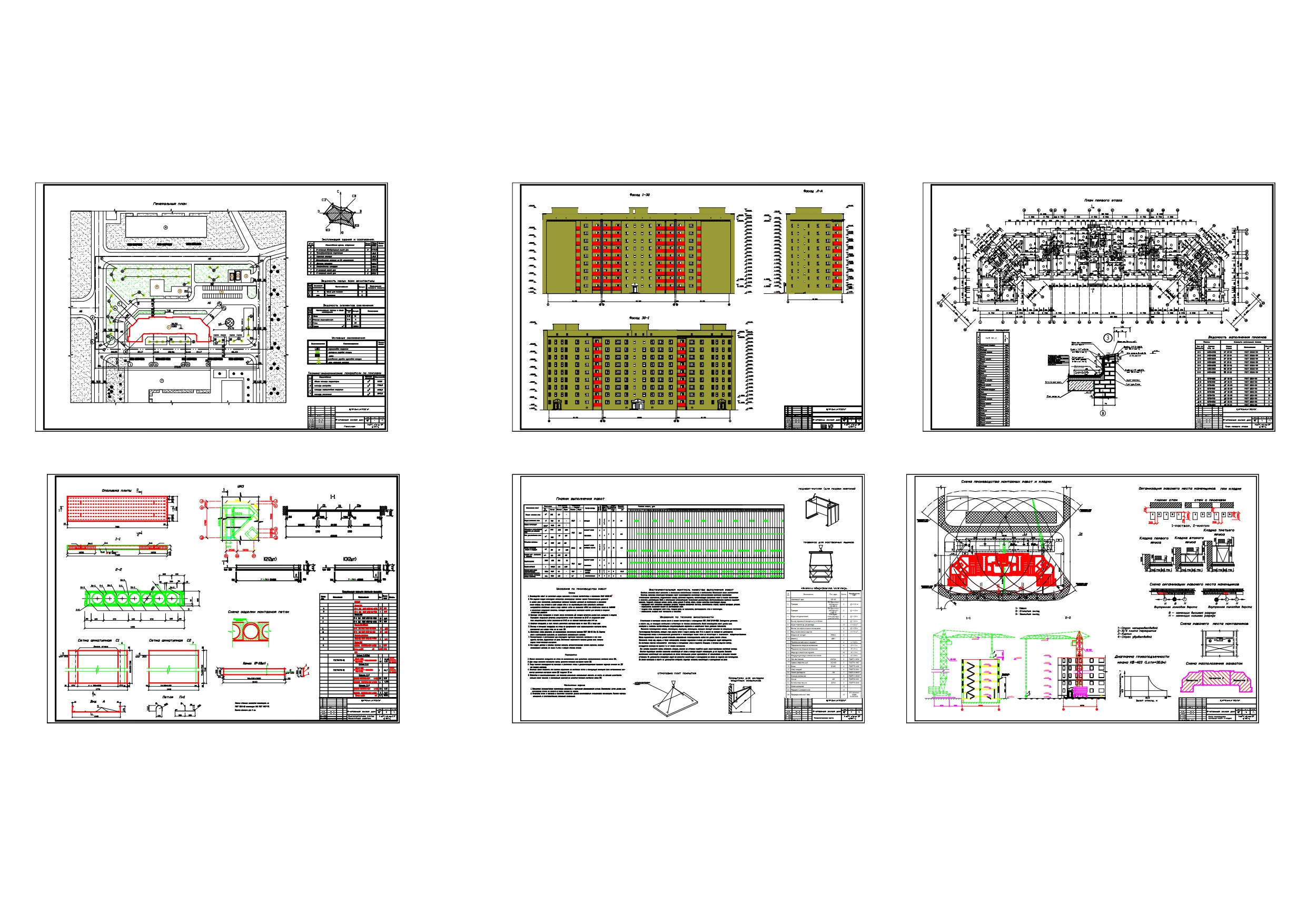

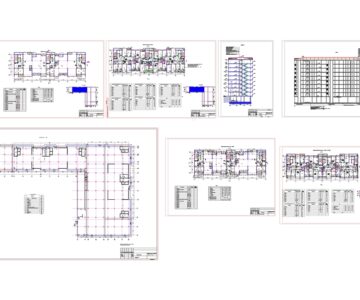

Дипломный проект "9-этажный жилой дом"
Великий Новгород 2017

Участок застройки
- участок застройки имеет сложную форму;
- размеры участка – 150x48,50х156,2х91,5 м;
- рельеф участка – спокойный;
На участке предусмотрена посадка:
- деревьев - липа, клен, рябина;
- газонов;
Установка малых форм - скамеек, урн.
Здание обеспечено пешеходной связью и подъездами для автотранспорта. Все проезды и дороги с асфальтобетонным покрытием, тротуары с твердым асфальто-песчаным покрытием. Организованы стоянки для автомобильного транспорта. На стоянке выполнена разметка для автомобилей.

Технико-экономические показатели генплана:

Площадь участка - 10500 м2;
Площадь застройки – 1729,8 м2;
Плотность застройки - 17%;
Площадь дорог и площадок – 4796,6 м2;
Площадь озеленения – 3973,6 м2;
Процент озеленения - 38%;

2.3 Объемно-планировочное решение

Конфигурация в плане - сложная.
Размеры здания в плане – 21,58х72.1 м;
Число этажей – 9
Высота этажей – 3 м;
Высота здания – 32,8 м.
В здании предусмотрен подвал, высотой 2,5м.

2.4 Конструктивные решения

Конструктивный тип здания - без каркасное.
Конструктивная схема - с продольными и поперечными несущими стенами.

2.4.1 Фундаменты

Грунты в основании - суглинок.
Грунтовые воды - не агрессивные.
Уровень грунтовых вод - 1 м от поверхности земли.
Глубина заложения фундамента - 3,5 м от поверхности земли
Фундаменты - ленточные по серии ГОСТ 13580-85.
Число типоразмеров - 4.

2.4.2 Стены и перегородки

Наружные стены запроектированы в виде многослойной кладки из силикатного кирпича по ГОСТ 379-95. Утеплитель – минераловатные плиты, толщина стен - 690 мм
Внутренние стены выполняются из кирпича керамического толщиной - 380 мм.
Перегородки в помещениях запроектированы из керамического кирпича по ГОСТ 530-95 толщиной 120 мм.

2.4.3 Перекрытие, покрытие

Перекрытие и покрытие представляют собой сборные конструкции из многопустотных и ребристых плит.
Плиты по серии 1.141-1 вып.63.
Число типоразмеров - 12.
Швы между плитами заделываются цементным раствором М100.
Анкеровка плит производится стержнями арматуры А240 10.

2.4.4 Полы
Покрытие пола в квартирах принято из линолеума на теплоизолирующей основе. Полы в ванных комнатах и санитарных узлах выполнены из керамической плитки.

2.5 Инженерное оборудование

1. Водопровод - хозяйственно-питьевой от городской сети. Напор на вводе Н=11м водяного столба.
2. Горячее водоснабжение - централизованное.
3. Канализация - хозяйственно-бытовая в городскую сеть.
4. Отопление - водяное, центральное от городских сетей. Параметры теплоносителей Т = 150-70С.
5. Вентиляция - проточно-вытяжная с естественным побуждением (естественная).
6. Электроснабжение - от городской сети напряжением 380/220 В.
7. Лифты - система управления лифтов смешанная собирательная по приказам и вызовам при движении кабины вниз Машинное отделение лифта размещается на кровле.
8. Мусоропровод
Мусоропровод внизу оканчивается в мусорокамере бункером-накопителем. Накопленный мусор в бункере высыпается в мусорные тележки и погружается в мусоросборные машины и вывозится на городскую свалку отходов.

СОДЕРЖАНИЕ
1. Введение…………………………………………………………………………………5

2. Архитектурно-строительная часть
2.1. Общие данные по чертежам…………………………………………………………….7
2.2. Генплан………………………………………………………………………………...…8
2.3. Объемно-планировочное решение…………………………………………………...…9
2.4 Конструктивные решения………………………………………………………………9
2.5. Инженерное оборудование…………………………………………………………….10
2.6. Построение розы ветров………………………………………………………………..10
2.7. Приложение 1, 2, 3………………………………………………………………………11

3. Расчетно-конструктивная часть
3.1 Введение………………………………………………………………………………….16
3.2 Расчет и конструирование сборной ребристой плиты покрытия…………………..….16
3.3 Расчет и конструирование монолитного ребристого покрытия……………………….25
3.4 Сравнение вариантов покрытия…………………..……………………………………..40

4. Технологическая часть
4.1. Основные положения. …………………..………………………………………………42
4.2. Характеристика строительных конструкций. …………………..……………………...42
4.3. Материально-техническое обеспечение строительного процесса………………….....42
4.4. Выбор метода производства работ и числа монтажных захваток…………………......43
4.5. Потребность в машинах, оборудовании и инвентаре. ………………….........................43
4.6. Организация труда рабочих…………………......................................................................46
4.7. Организация и технология строительного процесса…………………………………...47
4.8. Основные требования по технике безопасности…………………………………….…50
4.9. Организация контроля качества………………………………………………………...54

5. Организация строительного производства
5.1 Разработка календарного плана………………………………………………………….58
5.2 Расчёт численности персонала строительства…………………………………………..60
5.3 Расчёт потребности и выбор типов мобильных зданий………………………………...60
5.4 Организация складского хозяйства……………………………………………………...61
5.5 Расчет временного водоснабжения………………………………………………………63
5.6 Расчёт временного электроснабжения………………………………………………...…65
5.7 Техника безопасности……………………………………………………………………67
5.8 Охрана окружающей среды……………………………………………………………...67
5.9 Технико-экономические показатели стройгенплана…………………………………...69

6. Экономическая часть
6.1 Введение…………………………………………………………………………………..71
6.2 Сводный сметный расчет………………………………………………………………...72
6.3 Объектная смета…………………………………………………………………………..75
6.4 Локальная смета…………………………………………………………………………..76
6.5 Технико-Экономические показатели……………………………………………………79

7. Безопасность жизнедеятельности
7.1 Микроклимат……………………………………………………………………………..81
7.2 Электрические опасности………………………………………………………………...81
7.3 Падение материалов с высоты……………………………………………………….......82
7.4 Механические опасности………………………………………………………………...82
7.5 Расплавленные материалы……………………………………………………………….82
7.6 Искусственное освещение………………………………………………………………..82
7.7 Противопожарная безопасность………………………………………………………...83
7.8 Мероприятия по охране труда и технике безопасности………………………………..84
7.9. Инженерно-технические мероприятия гражданской обороны. Мероприятия по преду-преждению чрезвычайных ситуаций………………………………………………………...85
7.10 Охрана окружающей среды……………………………………………………………..77

8. Список литературы……………………………………………………………………79
