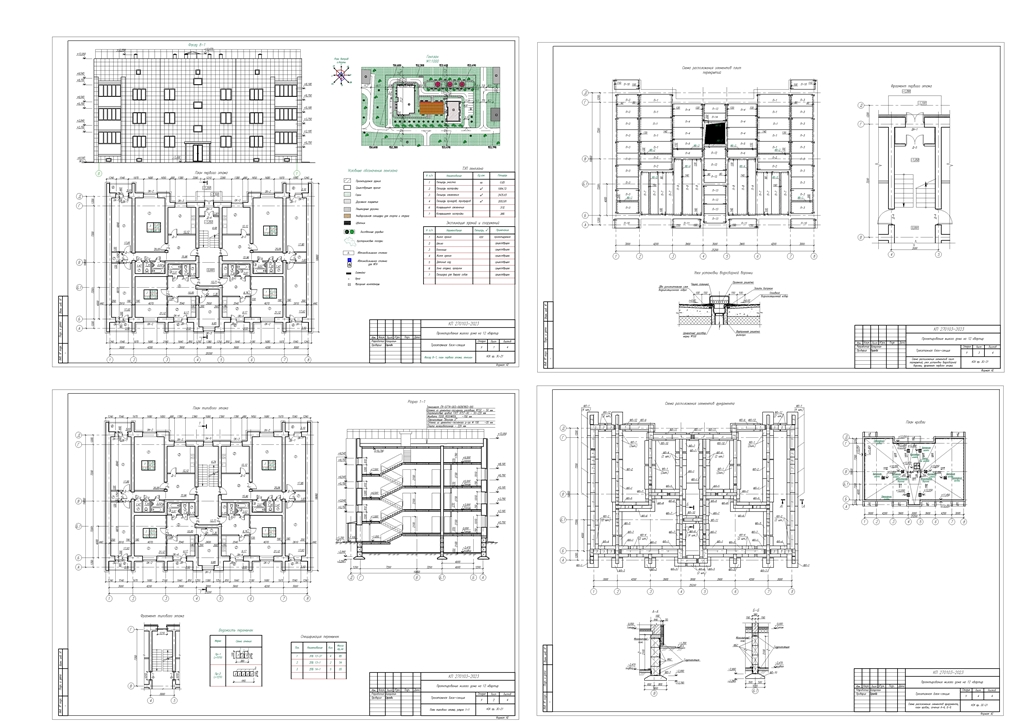

Трехэтажная блок-секция на 12 квартир в г. Казань

Министерство образования и науки РТ
“Казанский Строительный Колледж”
Специальность 270103
Строительство и эксплуатация зданий и сооружений
Курсовой проект
по дисциплине “Архитектура зданий” на тему : Трехэтажная блок-секция на 12 квартир

2022

СОДЕРЖАНИЕ

Введение……………………………………………………………3
Район строительства………………………………………………………4
Генеральный план и устройство………………………………………………..4
Архитектурно-планировочное решение……………………………………….4-5
Экспликация помещений………………………………………………………..5
Конструктивные решения……………………………………………………….5
Фундамент………………………………………………………5-6
Стены и перегородки………………………………………6
Перекрытия………………………………………………………………………..6
Лестницы…………………………………………………………………………..7
Кровля……………………………………………………………………………..7
Плиты балконные и плиты лоджии………………………………………………….7
Окна и двери…………………………………………………………7
Полы……………………………………………………………………7
Наружняя и внутренняя отделка………………………….8
Теплотехнический расчет ограждающих конструкций……………………..8-9
Спецификация элементов заполнения проемов………………………………10
Групповая спецификация ж/б изделий…………………………………………………11-12
Ведомость отделки помещений ………………………………………………………..13
Список использованной литературы ……………………………………………..14

Строительство трехэтажной блок-секции на 12 квартир ведется в городе Казань. Участок строительства относится ко II климатическому району России.
Здание запроектировано второй степени огнестойкости, условия эксплуатации Б. Район по ветровой нагрузке-II.
Расчетная температура наружного воздуха (средняя месячная температура наиболее холодной пятидневки обеспеченностью 0,92 месяца) tн = -29°С.
Количество дней отопительного периода со среднесуточной температурой наружного воздуха меньше 8°С Zот.п = 207 дней.
Средняя температура отопительного периода , в котором температура наружного воздуха меньше 8°С tот.п = -4,7 °С.
На период геологических изысканий подземные воды не обнаружены. Нормативная глубина сезонного промерзания грунтов (суглинки) -1,38 м
Класс здания ІІ.
Степень долговечности ІІ.
Степень огнестойкости ІІ.

Проектируемое здание представляет собой трехэтажный жилой дом на 12 квартир.
Количество секций – 1. В проектируемом доме секция состоит из четырех квартир: трех-(2 шт.), двух- и однокомнатных на каждом этаже
Трехэтажная блок-секция на 12 квартир включает в себя 3 этажа. Высота этажей 3,0 м, высота помещения подвала 2,1 м, имеется чердак.
За относительную отметку 0,000 принят уровень первого пола этажа.
Проектируемое здание имеет следующие размеры по осям:
⦁ 1 – 8 – 25 200 мм;
⦁ А – Д – 16 800 мм.
