Жилое здание с улучшенной планировкой в г.Саратов 5-этажное

Рязанский институт (филиал) Московского политехнического института
Кафедра архитектуры и градостроительства
Курсовой проект по дисциплине "Архитектура промышленных и гражданских зданий"
На тему "Жилое здание с улучшенной планировкой в г.Саратов 5-этажное"
Рязань 2017

Общая характеристика проекта:
Жилое здание с улучшенной планировкой в г.Саратов 5-этажное
Инженерное оборудование:
Отопление, водоснабжение, канализация, электроснабжение, газоснабжение.
Область применения – город Саратов. Наименее суровые условия температура самой холодной пятидневки - минус 25 С0, глубина промерзания 1,44 м.
Строительные конструкции:
Здание – кирпичное.
Фундаменты – сборные ленточные.
Стены - кирпичные из силикатного кирпича с наружным утеплением, перегородки кир-пичные.
Перекрытия - сборные многопустотные железобетонные.
Крыша - плоская с теплым чердаком.
Конструктивная схема здания
Здание имеет бескаркасную стеновую конструктивную схему с опиранием перекры-тий на поперечные наружные и внутренние стены. Основные конструктивные элементы несущего остова: фундаменты, стены и плиты перекрытий. Пространственная жёсткость и устойчивость в продольном и поперечном направлениях обеспечивается продольными и поперечными стенами, объединёнными друг с другом и с перекрытиями в единую про-странственную систему жёсткими стыковыми соединениями, обеспечивающие восприя-тие усилий. Привязка к модульным разбивочным осям производиться в соответствии со СНиП II-А.4-62 и размерами конструктивных элементов.
Размеры конструктивных элементов:
Высота этажа – 2,9 м,
Длина здания (по осям) – 16,0 м,
Ширина здания (по осям) – 13,9 м,
Высота здания – 18,85м.

Объемно - планировочное решение
Жилое здание с улучшенной планировкой в г.Саратов 5-этажное выполнено по экономичной схеме, позволяющей создать в объеме здания благоприятную ориентацию квартир, удобное раз-мещение жилых комнат и вспомогательных помещений. На каждом типовом этаже предусмотрены 1 однокомнатная, 1 двухкомнатная и 1 трехкомнатная квартиры, не включая кухню. В квартирах предусмотрены туалеты, ванные; кухни приняты рабочие. Все помещения объединяются в две функциональные зоны: общая и индивидуальная. Жилые комнаты приняты прямоугольные в плане. Квартиры сообщаются между собой коридорами, имеют беспрепятственный проход к лестничному узлу, который обеспечивает коммуникацию между этажами. Стены узла в целях пожарной безопасности выполнены из несгораемых материалов, устраивается естественное освещение. См. таблицу 1.
Здание спроектировано с учетом природно-климатических и национально-бытовых условий.
Ориентация здания принята с учетом климатического пояса из расчета наибольшей инсоляции жилых помещений. Все подсобные помещения имеют искусственное осве-щение от сети 220 вольт. В кухнях и санузлах предусмотрена установка вентиляцион-ных каналов.
Отделка основных помещений улучшенная.

Генеральный план
Преобладающие ветра – северо-западные и западные. Нормативная глубина промер-зания грунта 1,44 м.
Здание главным фасадом ориентировано на юг. Отвод поверхностных вод осуществляется по открытой системе со сбросом за пределы участка.
На участке предусмотрены: площадки для детей и взрослых, дорожки, газоны, насаж-дения кустарника, парковка. Разрывы между соседними зданиями приняты в соответствии с противопожарными и санитарными нормами.
При проектировании генплана учитывалась важнейшая задача - беречь землю и воз-можно экономичнее, рациональнее использовать площади застроек. Однако при этом учитывались также современные требования создания хороших условий быта и отдыха людей.
Технико-экономические показатели генплана
Площадь участка - 2571,77 м2
Площадь застройки - 1250,45 м2
Коэффициент застройки (площадь застройки / площадь участка) – 48,62%
Площадь озеленения - 1298,49 м2
Коэффициент озеленения (площадь зеленых насаждений / площадь участка) -50,49%
Площадь дорожных покрытий – 784,74 м2

Технико-экономические показатели здания
Жилая площадь – 452,5 м2
Вспомогательная площадь –347,5 м2
Общая площадь – 800 м2
Строительный объем –4168,18 м3
Коэффициент экономичности планировочного решения:
К1= жилая площадь/ общая площадь =0,56
Коэффициент экономичности пространственного решения:
К2= строительный объем/ общая площадь = 5,21

Содержание
Введение 3
1 АРХИТЕКТУРНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ 4
1.1ОБЩАЯ ЧАСТЬ 4
1.2 КОНСТРУКТИВНАЯ СХЕМА ЗДАНИЯ 4
1.3 ОБЪЕМНО-ПЛАНИРОВОЧНОЕ РЕШЕНИЕ 4
1.4 ГЕНЕРАЛЬНЫЙ ПЛАН. 5
1.5 ТЕХНИКО-ЭКОНОМИЧЕСКИЕ ПОКАЗАТЕЛИ ЗДАНИЯ 5
2 КОНСТРУКТИВНЫЕ ЭЛЕМЕНТЫ ЗДАНИЯ 5
2.1 ФУНДАМЕНТЫ 5
2.2 СТЕНЫ И ПЕРЕГОРОДКИ. 6
2.2.1 ТЕПЛОТЕХНИЧЕСКИЙ РАСЧЕТ 6
2.3 ПЕРЕКРЫТИЯ И ПОЛЫ 8
2.4 ЛЕСТНИЦА. 8
2.5 ОКНА И ДВЕРИ 8
2.6 КРЫША 9
2.7 НАРУЖНАЯ И ВНУТРЕННЯЯ ОТДЕЛКА 9
Экспликация помещений 1-ого этажа (Таблица 1) 10
Спецификация сборных ж/б элементов (Таблица 2) 11
Экспликация полов (Таблица 3) 12
Спецификация на столярные изделия (Таблица 4) 13
Список используемой литературы 14

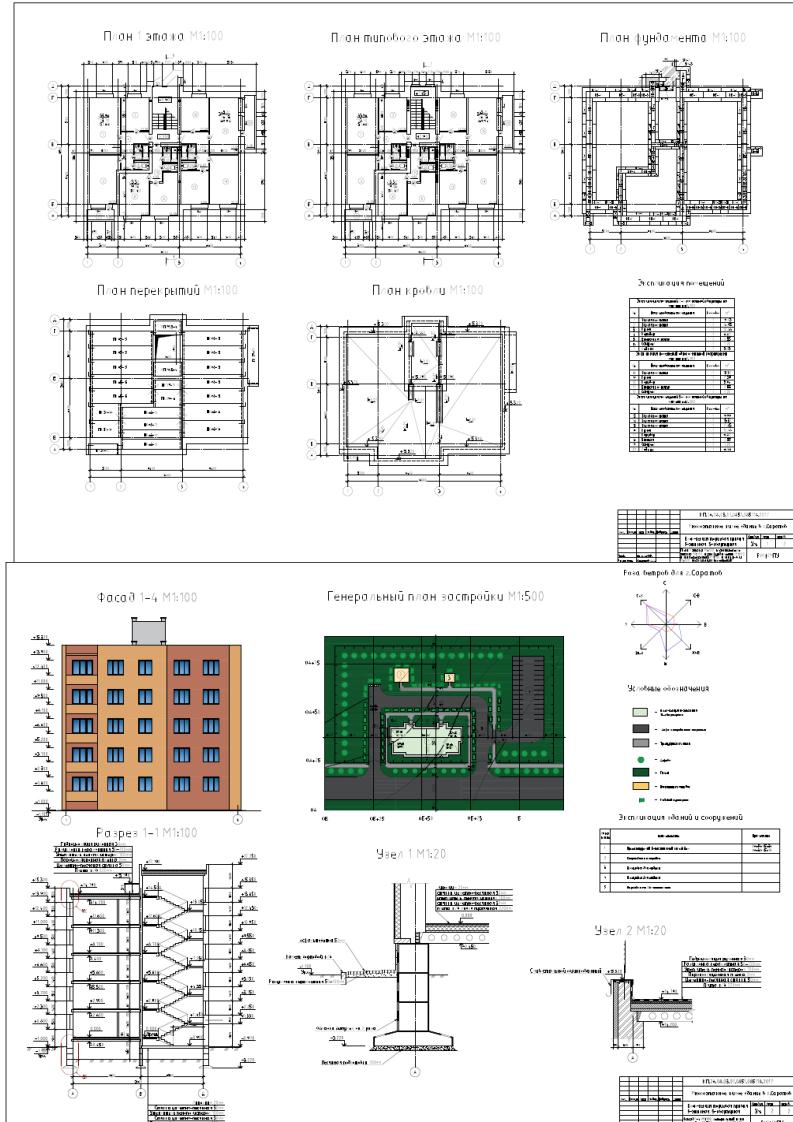

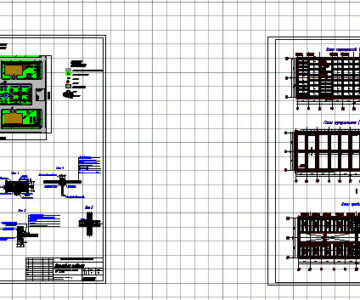

Состав: Пояснительная записка, план 1 этажа М1:100, план типового этажа М1:100, разрез 1-1 М1:100, фасад М1:100, план фундамента М1:100, план перекрытий М1:100, план кровли М1:100, генеральный план застройки М1:500, 2 конструктивных узла М1:20 Язык документа

Софт: AutoCAD 2015

Сайт: www

Файлы:

Каталог / Строительство / Проекты домов / Многоэтажные жилые дома / Жилое здание с улучшенной планировкой в г.Саратов 5-этажное

ПЗ Степанов.docx
Курсовой Степанов.bak
Курсовой Степанов.dwg
