Жилой дом повышенной этажности

Иркутский государственный технический университет
Кафедра Архитектурное проектирование
Курсовой проект по дисциплине "Типология и архитектурно-конструктивное проектирование"
На тему: "15-этажный жилой монолитный дом"
Иркутск 2014

Характеристика условий строительства
Участок проектируемого строительства расположен в г. Иркутск по улице Лермонтова. Территория спланирована с абсолютными отметками 435-440 м.Территория микрорайона имеет среднюю плотность застройки.
По мере развития типизации проектирования и индустриализации строительство жилых зданий приобрело огромные масштабы. Решается важнейшая задача социальной значимости - обеспечить каждую семью отдельной квартирой.
Границей микрорайонов являются улицы. Поэтому при проектировании жилого дома предусматриваются широкие улицы, тротуары, обеспечивающие свободный проход людей, а также в случае пожара проезд пожарных машин.
Объемно-планировочные решения, наружная отделка, отделка помещений выполнены в соответствии с заданием на проектирование, с соблюдением действующих норм и правил.
15-этажный жилой дом в плане имеет форму прямоугольника, расстояние между осями 38,3x21,2м.
На этаже с техническими помещениями предусмотрены помещения необходимые для разводки инженерных коммуникаций. Высота этажа ( от пола до потолка) составляет 3,0м. Доступ на этаж с техническими помещениями осуществляется через отдельный вход по лестнице, обособленно от входов в жилую часть зданий.
Здание оборудовано главным и вспомогательным входами.
У главного входа оборудована наружная лестница и площадка с отметкой высоты - 0.6 м , также имеется пандус с уклоном 1:12.
Тамбур - двойной, прямой. Ширина шлюза тамбура 1.46 м
На 1-15 этажах расположены 1-2-комнатные квартиры (4-однокомнатных и 3-двухкомнатных) различных планировок и площадей. Высота этажа 3,0 м, высота помещений (от пола до потолка) 2,85 м. В каждой секции предусмотрена незадымляемая лестничная клетка, каждая секция оборудована одним грузопассажирским (1000 кг) и одним пассажирским (400 кг) лифтами, мусоропроводом.
Лестничный марш выполнен из монолитных железобетонных конструкций. Имеет габариты, ширина лестничного марша 1.1 м, ширина ступеней 0.3м, высота ступеней 0.15м., расстояние между маршами 0.13 м.
На 16 (техническом) этаже расположены вытяжные венткамеры автостоянки, венткамеры подпора воздуха в шахты лифтов, электрощитовая, машинное помещение лифтов. Высота этажа 3,3 м, высота помещений (от пола до потолка) 3,0 м.

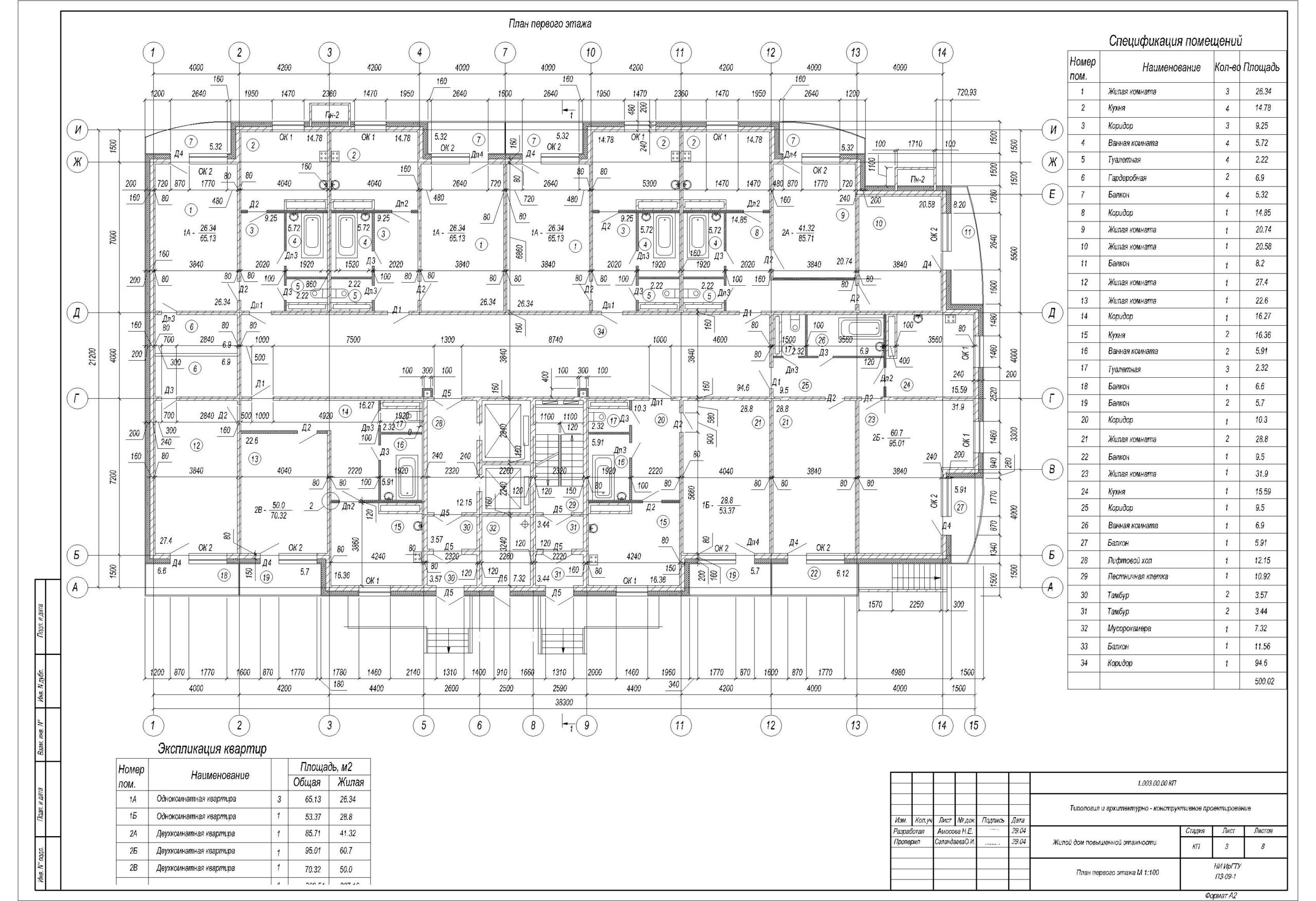

Состав: План на отм 0.000,Разрезы, фасады, генплан,план фундаментов, план перекрытия, план кровли, план типового этажа Язык документа

Софт: AutoCAD 2007

Файлы:
жилой дом повышенной этажности.dwg
записка.docx
