Проект индивидуального жилого дома

Саратовский государственный технический университет имени Гагарина Ю.А.
Кафедра «Архитектура»
Контрольная работа
По дисциплине «Основы архитектуры и строительных конструкций»
Проект индивидуального жилого дома
Саратов 2019

Исходные данные:
Место строительства - город Сочи.
- климатическая зона - IV Б (СНиП 23-01-99 "Строительная климатология");
- расчетная температура наружного воздуха холодной пятидневки tн = -5°С;
- среднегодовая температура воздуха: +11...+14°С;
- скоростной напор ветра - 38 кг/м² (ветровой район - III);
- вес снегового покрова - 120 кг/м² (снеговой район - II);
- преобладающее направление ветра - юго-восточное. Максимальная скорость ветра достигает 25 м/сек;
- среднегодовая сумма осадков составляет 1664 мм. Суточный максимум равен 177 мм;
- сейсмичность района - 8 баллов.
Климат характеризуется большой мягкостью, безморозный период длится 8-10 месяцев в году. Средняя температура самых холодных месяцев (январь-февраль) +5,9-6,2°С, теплых (июль-август) 22,8-23,1°С. Покровные грунты не промерзают, не пучинятся. В прибрежной зоне Большого Сочи продолжительность безморозного периода составляет 289-310 дней. Сезонное промерзание грунтов отсутствует.

В данном проекте предлагается 2-х этажный индивидуальный жилой дом. Дом размерами в плане 11,00х19,00м.
Первый этаж
Высота этажа 3,0 м. За абсолютный ноль принимаем отметку пола первого этажа. На первом этаже расположены следующие помещения: тамбур, холл, кухня-столовая, гостиная, санузел, коридор, топочная и два гаража..
Второй этаж
Высотой от пола до потолка 2,62м. На второй этаж здания ведет лестница. На втором этаже запроектированы три жилых комнаты, холл, гардеробная, коридор, ванная комната.

Содержание
Раздел 1. Исходные данные для проектирования жилого дома1Строительно-климатические характеристики района строительства
1.1. Анализ климатических характеристик и розу ветров
Раздел 2. Архитектурно-строительная часть
2.1. Объемно-планировочное решение
2.2. Технико-экономические показатели здания
Раздел 3. Конструктивное решение здания и материалы для их исполнения
3.1. Фундамент здания
3.2. Плиты перекрытия
3.3. Лестница
3.4. Пол
3.5. Окна и двери
3.6. Перемычки
3.7. Стропильная конструкция
Раздел 4. Теплотехнический расчет стены здания
Список использованной литературы

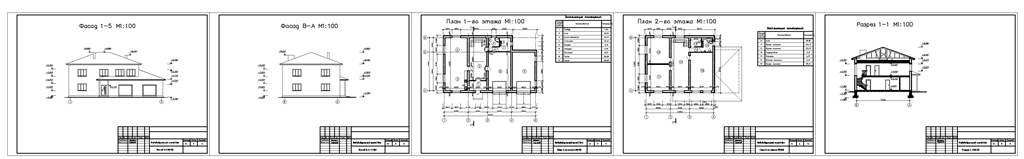

Состав: Пояснительная записка, Фасад, План 1ого этажа, План 2 ого этажа, Разрез, Генплан Язык документа

Софт: AutoCAD 17

Файлы:

Каталог / Строительство / Проекты домов / Проект индивидуального жилого дома

173294_?4-?????21_2019_7.docx
173294_?4-?????21_2019_7.dwg
